Типы газопроводов





· Магистральные газопроводы — предназначены для транспортировки газа на большие расстояния. Через определённые интервалы на магистрали установлены газокомпрессорные станции, поддерживающие давление в трубопроводе. В конечном пункте магистрального газопровода расположены газораспределительные станции, на которых давление понижается до уровня, необходимого для снабжения потребителей.

· Газопроводы распределительных сетей — предназначены для доставки газа от газораспределительных станций к конечному потребителю.

По давлению в магистрали:

· Магистральные:

· первой категории — до 100 МПа;

· второй категории — до 2,5 МПа.

· Распределительные:

· низкого давления — до 0,005 МПа;

· среднего — от 0,005 до 0,3 МПа;

· высокого — второй категории от 0,3 до 0,6 МПа и первой категории — от 0,6 до 1,2 МПа (для СУГ до 1,6 МПа); категории 1а — свыше 1,2 МПа.

По типу прокладки:

· надземные;

· подземные;

· подводные.

Резервные газопроводы сооружаются по стратегическим соображениям, для обеспечения гибкости в погрузке газовозов и для снижения длины маршрута транспортировки.

Основными элементами любого газопровода являются газокомпрессорные станции, газораспределительные станции, краны и нефтегазовая арматура.

В качестве справочной информации можно использовать следующие документы:

В качестве справочной информации можно использовать следующие документы

1. Газоснабжение. Наружные газопроводы ГОСТ 21.610-85

Пример:

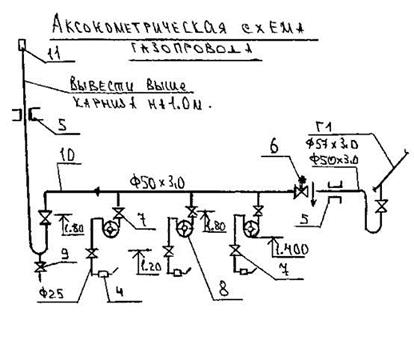

На рис.6 представлен план котельной, на рис. 7 изображена аксонометрическая схема газопровода. В котельном зале установлено три котла 1, дымовая труба 2, счётчик газа 3, блок автоматики 4.

На рис.8 план расположения газопровода



Рис.6

Рис.7

Рис.8
