Пожарная безопасность. Рис. 4. 8. Схема устройства системы ЭПС: а — лучевой; б — шлейфной

Р а з д е л. 4

Рис. 4.8. Схема устройства системы ЭПС: а — лучевой; б — шлейфной

кнопки. Автоматические извещатели срабатывают от воздействия проявлений начальной стадии пожара: температуры, дыма, излучения пламени.

Тепловые извещатели по принципу действия подразделяются на: максимальные, срабатывающие при достижении определенного значения температуры; дифференциальные, реагирующие на скорость нарастания градиента температуры; максимально-дифференциальные, срабатывающие от любого превалирующего изменения температуры.

Благодаря простоте конструкции большое распространение получил извещатель (датчик) тепловой легкоплавный — ДТЛ (рис. 4.9 а). При повышении температуры легкоплавкий сплав / расплавляется, и пружинящие пластинки 2, размыкаясь, включают цепь сигнализации.

Дымовые извещатели основаны на использовании ионизационного или фотоэлектрического эффектов. Ионизационные извещатели работают по принципу фиксирования отклонения значений ионизации воздуха при появлении в нем дыма, а фотоэлектрические — реагирования на изменение состояния оптической плотности воздушной среды.

Световые извещатели реагируют на спектр излучения открытого пламени в ультрафиолетовой или инфракрасной частях спектра. Имеются также комбинированные извещатели, реагирующие на несколько параметров.

В табл. 4.7 приведены сравнительные характеристики извещателей различного типа.

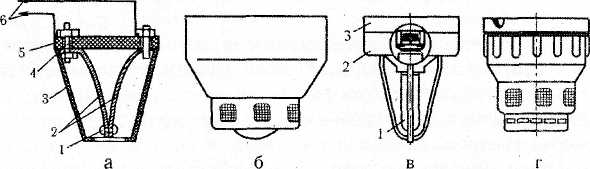

Рис. 4.9. Автоматические извещатели:

а — тепловой ДТЛ: 1 — легкоплавкий сплав; 2 — пластинки (2); 3 — корпус; 4 —

крепежные винты; 5 — цоколь; 6 — цепь сигнализации; б — дымовой ДИ-1; в — световой

СИ-І; 1 — счетчик фотонов; 2 — крышка; 3 — основа; г — комбинированный КИ-1

Таблица 4.7 Сравнительная характеристика различных извещателей
