ВЫПОЛНЕНИЕАНАЛИЗА. 8. В меню Редактор в панели редактирования укажите За%

8. В меню Редактор в панели редактирования укажите За%

вершить редактирование. Нажмите Да на предложение

сохранить изменения.

Когда вы сохраните изменения, ArcMap очистит выбранный

набор участков, так что вы сможете начать поиск участков

вблизи узлов сети сброса сточных вод по полному набору

пригодных участков.

Оставьте таблицу атрибутов parcel02sel открытой, посколь%

ку она потребуется на следующем шаге, но вы можете пере%

двинуть ее, изменить ее размер или минимизировать ее.

Измерьте и присвойте расстояние до

ближайшего узла сети сброса сточных вод

Городской совет предпочел бы построить станцию водоочи%

стки не далее 1,000 метров от точки, где ее можно подклю%

чить к существующему узлу сети сброса сточных вод. Совет

готов принять участки, частично выходящие за пределы 1000%

метрового буфера, если большая часть участка лежит в пре%

делах буферной зоны. Участки в пределах 500 м были бы

еще удобнее.

Вам нужно найти участки в пределах 500м и 1000м от круп%

ного узла сети стока вод и пометить их значением расстоя%

ния. Для этого вы используете некоторые из ранее исполь%

зованных вами инструментов: буферы, выбор и редактиро%

вание атрибутов. Здесь вместо пошаговых инструкций мы

предлагаем вам перечень основных шагов, чтобы вы могли

поработать самостоятельно. Если возникнут затруднения с

какими%либо шагами, вы найдете ответы в предыдущих раз%

делах.

Добавьте к карте покрытие узлов сети водостока (оно нахо%

дится в папке utility внутри папки City_share). Покрытие

узлов содержит точки главных узлов сети водостока, где

можно подключить станцию к сети.

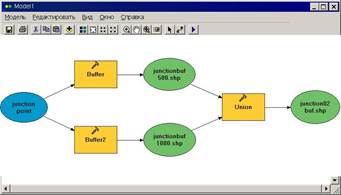

Вы создадите новую модель для построения буферных зон

узлов сети водостока. Вначале создайте новый набор инст%

рументов с названием My Tools, если вы этого еще не сдела%

ли ранее. Создайте новую модель в наборе My Tools.

Добавьте к модели слой узлов сети водостока. Добавьте ин%

струмент Буфер к модели, а также новое соединение от слоя

сети к буферу. Установите размер буферной зоны в параме%

трах инструмента Буфер % 500 м. Убедитесь, что путь к ва%

шей папке Analysis указан и имя выходного файла

junctionbuf500. Установите тип слияния % All (Все).

Далее добавьте другой инструмент Буфер и добавьте новое

соединение от слоя сети к данному инструменту. Установите

размер буферной зоны для инструмента Буфер2 % 1000 м.

Убедитесь, что путь к вашей папке Analysis установлен и имя

выходного файла из Буфер2 junctionbuf1000. Снова устано%

вите тип слияния % All (Все).

Щелкните и перетащите инструмент Объединение из

ArcToolbox в модель. Добавьте соединение из junctionbuf500

и из junctionbuf1000 к инструменту Объединение. Убеди%

тесь, что путь к вашей папке Analysis установлен и имя объ%

единенного выходного класса объектов junction02buf.

Запустите модель и добавьте junction02buf на вашу карту.

Сохраните вашу модель с именем Junction Buffer, затем за%

кройте ее.

Буферы появятся на карте, но они закрывают участки и узлы.

Измените символы отображения слоя junction02buf, чтобы

буферы отображались без заливки (укажите “нет цвета”

для цвета заливки).
