Изучение arccatalog и arcmap. 8. Выберите темноголубой и нажмите OK

8. Выберите темноголубой и нажмите OK.

8₈

Теперь все линии водопровода будут отображаться темно

голубым цветом, а толщина линий будет отражать диаметр

труб.

9. Нажмите OK в диалоговом окне свойств, чтобы увидеть

изображение карты с новыми символами.

Как вы видели, в ArcMap есть полный набор инструментов

для выбора и редактирования линейных символов. Эти и

другие инструменты работают так же с точечными и полиго

нальными (площадными) символами.

После того, как вы определили для отображения слоя нуж

ные вам символы, вы можете сохранить их для последующе

го использования, сохранив карту (далее в этой главе), или

сохранив слой в собственном файле слоя так, как например,

хранился слой Water Use, который вы добавили к карте (по

шаговые инструкции см. в руководстве Использование

ArcMap).

Добавление надписей к карте

Некоторые из центральных линий улиц и линий водопрово

да показаны на карте похожими знаками. Чтобы пользова

тель не мог их перепутать, вы добавите к карте названия улиц

и измените символы отображения центральных линий улиц.

1. Щелкните правой кнопкой мыши на линиях улиц

(street_arc) в таблице содержания.

2. Щелкните Надписать объекты.

ArcMap добавляет к карте названия улиц.

Изменение символа центральных линий улиц

1. Еще раз щелкните правой кнопкой мыши на линиях улиц

(street_arc) в таблице содержания и нажмите на Свойст

ва.

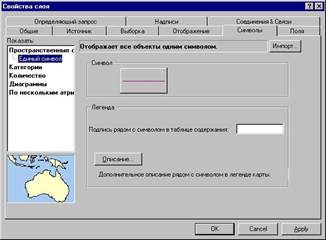

2. Перейдите на закладку Символы.

3. Щелкните на Пространственные объекты, а затем на Еди

ный символ.

3 4

Теперь центральные линии улиц будут отображаться одним

символом. Вы измените цвет линий на светлосерый, так

что они будут видны, но не слишком ярко.

4. Нажмите на кнопку Символ.
