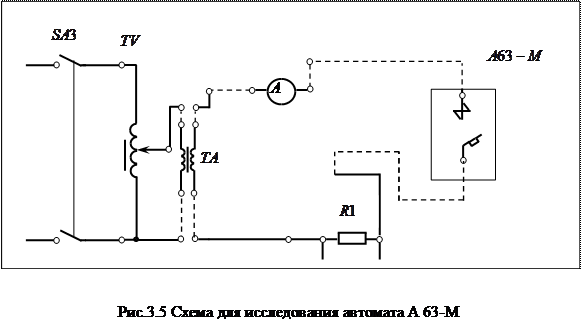

Порядок выполнения работы. 1 Для исследования свойств автоматического выключателя А63-М необходимо собрать схему (рис.3.5)

1 Для исследования свойств автоматического выключателя А63-М необходимо собрать схему (рис.3.5). Особенность этого автомата состоит в

том, что он не имеет теплового расцепителя, а только расцепитель максимального тока (срабатывающий при токе 5 А).

2. Включить ЛАТР (SA3) и, плавно увеличивая ток нагрузки через автомат, добиться срабатывания максимальной защиты. Зафиксировать показания амперметра. Затем вернуть регулятор ЛАТРа в исходное положение и установить рычаг выключателя в положение «О». Далее вновь включить автомат и повторить опыт несколько раз. Показания амперметра занести в табл. 3.1.

Таблица 3.1

Внимание!!! Не допускать длительной работы автомата в режимах перегрузки, близких к току срабатывания. После каждого срабатывания сделать паузу 1 – 5 мин для остывания катушки расцепителя.

Контрольные вопросы

1 Назначение автоматических воздушных выключателей.

2 Понятие о времени срабатывания автомата.

3 Основные узлы автоматов и их назначение.

4 Функции и виды расцепителей.

5 Принцип гашения дуги в автомате.

6 Вид характеристики теплового расцепителя.

7 Основные параметры воздушных выключателей.

8. Перечислите известные вам разновидности автоматических выключателей.

9. Что понимается под токоограничивающей способностью автоматического выключателя при отключении токов короткого замыкания?

10. Для чего в автоматическом выключателе имеются разрывные и главные контакты?

11.Чтотакое механизм свободного расцепления и его основное назначение?

12. Для чего контактная система автоматического выключателя имеет компенсатор электродинамических усилий?

13. Поясните принцип действия комбинированного расцепителя.

14. Поясните принцип действия автоматического выключателя гашения магнитного поля.

15. Как регулируется ток срабатывания в быстродействующем автоматическом выключателе?
