Часть третья. Акварель в архитектурном чертеже

Глава первая. План.

План участка

Выбор того или иного приема акварельной техники в исполнении архитектурного чер­тежа тесно связан с характером и содержанием самого чертежа. Прежде чем решать во­просы его графики и цветовой обработки, следует отдать себе ясный отчет в том, что со­ставляет наиболее существенную сторону изображаемого, какие его элементы должны быть наиболее полно и ярко выявлены средствами графики. Для этого перед графической об­работкой чертежа необходимо проделать эскизную работу. Чтобы получить простой и ясный чертеж, необходимо предварительно выполнить несколько эскизов. Время и труд, потрачен­ные на это, всегда с лихвой окупаются. Работа, сделанная по хорошему эскизу, будет свежа и выразительна, а сделанная без эскиза сама превратится в эскиз со следами много­численных переделок и неуверенных поисков графического приема.

Начиная изучение вопросов исполнения архитектурного чертежа с плана участка, рас­смотрим его особенности с точки зрения изобразительных задач.

Генеральный план предназначен для того, чтобы показать сооружение в связи с окру­жающим, показать, в какой мере сооружение выполняет свою задачу преобразования при­родной среды, в какой мере в сооружении правильно учтены требования окружающей об­становки. Генеральный план показывает правильность композиционного расположения от­дельных зданий и т. д.

Многочисленные приемы архитектурной графики в изображении генеральных планов можно разделить на три группы: линейно-графические, светотеневые и многоцветные.

К линейно-графическим способам относятся такие, при которых главное в чертеже вы­деляется силой тона и толщиной линий, с оставлением на периферии чертежа тонких ли­ний и чистой бумаги (рис. 66). По технике исполнения чертеж может быть выполнен пером и тушью, пером и акварелью, а также карандашом и углем.

Так, для генерального плана промышленной площадки наиболее характерна и суще­ственна технико-экономическая связь смежных территорий или сооружений, что наряду с другими соображениями является ведущим в архитектурной композиции такой площадки. Элементы благоустройства имеют подчиненное значение, хотя и не могут быть в условиях нашего строительства оставлены без внимания.

Графика генерального плана промышленной площадки сообразно характеру архитектуры носит черты лаконичного, делового чер­тежа с монохромным приемом оформления и минимальным применением цветовых средств акварели. Все графические средства сосредоточиваются на технологической схеме, на эко­номической связи построек, на производственной стороне архитектурной композиции и так же лаконичны, как и сам архитектурный образ; здесь уместны тушь, монохромная аква­рель, простая обобщенная светотень, четкие линии и формы, носящие подчас схематиче­ский диаграммный характер.

Рис. 66. Схематический прием изображения генерального плана. План промышленной площадки. Чертеж выполнен в линиях с монохромной обработкой тушью или темной акварельной краской.

К светотеневым способам относятся приемы работы тушью или акварелью, когда глав­ное в чертеже выделяется яркой освещенностью с контрастной разработкой однотонной светотени, а второстепенные части чертежа, от центра к периферии, погружаются в полу­тон, что делает их менее заметными (рис. 67). По технике исполнения здесь следует раз­личать приемы отмывки тушью и немногоцветной обработки акварелью.

В генеральном плане города или его части на первое место выступают архитектурная связь сооружений, составляющих единую систему, единую объемно-пространственную орга­низацию целого и частей. Здесь необходимость рельефно выразить значение того или иного градостроительного комплекса определяет общий светотеневой характер чертежа.

Это в наибольшей степени относится к архитектурному центру больших городов, где сосредото­чиваются крупные общественные и государственные здания.

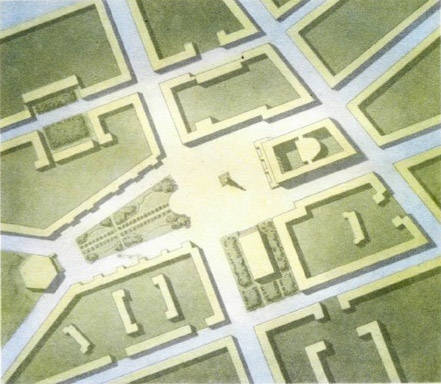

Рис. 67. Светотеневой прием изображения генерального плана. План центрального ансамбля города. Чер­теж выполнен акварелью в две — три краски со светотеневой обработкой архитектурных объемов.

Сообразно с подобным характером архитектуры графическое выполнение генерального плана носит черты ясной объемной композиции; архитектурные пропорции площади, улицы, отдельного сооружения и его частей выявляются в чертеже светотенью с достаточной детализацией главных частей в планировке и застройке. Графика здесь способствует концентрации внимания на главном; его акцентировка достигается приемом светотене­вого сгона либо более ярким и интенсивным цветом в центре чертежа с размывкой по краям (рис. 67).

Наиболее сложным и вместе с тем реалистичным в изображении гениальных планов является третий, многоцветный, способ акварельной обработки чертежа. При правильном, обдуманном применении этот способ дает наиболее ясное и исчерпывающее представление о будущем строительстве. При многоцветной акварельной обработке чертеж генерального плана рассматривают как картину с самолета, с передачей характерных черт местной при­родной среды, освещения, красок.

Такое изображение генерального плана наиболее до­ступно и понятно зрителю, так как свободно от всяких условных обозначений или услов­ных графических приемов; оно наиболее наглядно и образно передает общую' компози­ционную идею сооружения, дает наиболее правильное и полное представление о характере его архитектуры (рис. 68).

Рис. 68. Полихромный прием изображения генерального плана. План санатория или дома отдыха. Чертеж выполнен акварелью как многоцветное живописное изображение территории с самолета.

Генеральный план дома отдыха или санатория должен давать представление об усло­виях для отдыха и лечения трудящихся. Здесь важно в генеральном плане наиболее вы­пукло показать связь архитектуры с ее природным окружением: выявить важную роль здоровой, красивой природной среды в лечебном процессе. Архитектурному облику домов отдыха, пионерских лагерей, спортивных площадок и пр. наиболее соответствует в чертеже живой, многоцветный колорит; цветная акварель здесь наиболее уместна. В генеральном плане этих сооружений акварельная обработка позволяет хорошо выявить столь важную здесь композиционную роль зелени и воды в общем архитектурном целом.

Приемы графической обработки генеральных планов могут быть применены и самостоя­тельно и в различных сочетаниях. Во многом это зависит от сложности генерального плана, от его характеристики и от графического исполнения смежных чертежей, входящих в со­став всего проекта. Совместное применение нескольких приемов часто применяется при составлении генеральных планов больших городов или обширных районов. В этом случае промышленные территории, железнодорожные узлы, складские базы и т. п. показывают плоско, условно, схематично, монохромно, а селитебные территории — более объемно, пла­стично, с нанесением падающих теней, чтобы показать этажность жилой застройки, высоту и объемное построение общественных зданий, выделить общественный центр города и т. п. Цветом выделяют скверы, бульвары, парки, лесопарки, внутриквартальную зелень, спор­тивные сооружения, территории специальных выставок и т. п. Цветом также выделяют водоемы, реки, озера, которые в планировке населенных мест имеют большое функцио­нальное и композиционное значение.

План сооружения

План сооружения предназначен для того, чтобы показать расположение помещений, их внутреннюю связь между собой, показать общее архитектурное построение здания. По плану здания судят об его удобстве и красоте, о выразительности и общей архитектурной ком­позиции.

При выборе приема графического исполнения плана следует иметь в виду его специ­фическое назначение. План может быть технологический, конструктивный и общий — архи­тектурный.

Технологический план служит выявлению внутренней рабочей связи помещений, удобства расположения необходимого оборудования, мебели и пр.; показывает организацию процессов производственной и общественной жизни, которые будут протекать в новых со­оружениях. Для изображения таких планов существует схематическая, диаграммная гра­фика. В технологическом плане промышленного сооружения показывается без деталей и частностей расстановка оборудования, указывается технологический поток продукции пред­приятия, производственная эффективность планировки помещений и т. д. В подобном плане общественного сооружения схематично и общно показываются количество зрительных мест в зале, график движения посетителей, оборудование сцены или оборудование кухни в об­щественной столовой и т. д. В технологическом плане жилого здания показываются наи­более удобные варианты использования жилой и полезной площади — кухни, ванной; устройство всевозможной механизации и т. д.

Графика технологических чертежей носит всегда характер простого, лаконичного и схе­матического изображения.

Конструктивный план показывает характер строительных материалов и конструкций, принятых в проекте будущего сооружения. Конструктивный план служит основанием для составления сметы и определения стоимости постройки. В проектной и строительной прак­тике принята определенная линейная графика конструктивных рабочих чертежей со всеми твердо установленными способами обозначения размеров, материалов и т. п., изучаемая в специальных курсах черчения.

Рис. 69. Традиционный прием изображения плана сооружения. Архитектор О. И. Бове. При выполнении архи­тектурного плана сооружения, показывающего величину, пропорции, композиционную связь помещений, графи­ческий прием черного однотонного печатного рисунка наиболее выразителен и уместен.

В конструктивных планах средством изображения является линия. В зависимости от установленных правил линии конструктивного чертежа могут изменяться по толщине, по силе тона, по цвету, по характеру прерывистого пунктира или штриховки.

Архитектурный план, которому здесь будет уделено наибольшее внимание, определяет общее композиционное построение здания, его пропорции и зависит от его назначения. План дает основу для представления об архитектурном образе здания.

В начертании архитектурного плана, изображаемого обычно в масштабах 1: 400, 1: 200 или 1: 100, опускаются многие технологические и конструктивные частности; оставляются лишь наиболее важные для архитектуры элементы здания, которые изображаются тонко и лаконично. Все внимание графики сосредоточивается на общих основных моментах архи­тектурного построения плана и его композиционных достоинствах. Традиционным мате­риалом архитектурной графики в данном случае служит черная тушь.

Чем мельче масштаб, тем большее значение приобретают в чертеже общие соотноше­ния величин, единство композиции частей и целого. Чем крупнее масштаб, тем больше он привлекает внимание к деталям, к отделке пола, стен, потолка, тем больше должно по­явиться деталей в чертеже.

Архитектурный план сооружения может исполняться не только в туши, но и иметь раз­личную окраску, если это нужно для графической связи с другими чертежами. При этом расцветка плана производится весьма сдержанно, ибо только общий условный цвет в туши дает наибольшую возможность выявить в плане основные, наиболее существенные черты построения целого.

Техника четкого, черного, печатного плана для архитектурного чертежа наиболее вы­разительна. В качестве иллюстрации такого приема здесь приводятся чертежи мастеров начала XIX века. Проекты архитекторов О. И. Бове (рис. 69) и Н. А. Львова (рис. 87) показывают, что традиции архитектурной графики в исполнении планов сооружений уста­новились уже давно. Такая графика плана сосредоточивает внимание зрителя на основ­ных чертах архитектуры здания, на его композиционном построении, на форме и пропор­циях помещений, на соотношении тектонических частей здания, на выделении главного и второстепенного, выявляет характер архитектуры здания, его значительность или интим­ность, величественность или простоту и т. д. Чем проще графика плана, тем яснее его тек­тоническое построение, тем более правильное представление создается об архитектурном строе всего сооружения.

План помещения

План отдельного помещения представляет собой фрагмент общего плана, его деталь, которая показывает во всех подробностях характер архитектурной обработки этого поме­щения. Такой детальный план исполняется обычно в крупном масштабе — 1: 50, 1: 20, 1: 10 и крупнее.

Крупный масштаб плана отдельного помещения требует детальной разработки всех проекций; в состав чертежей по отделке помещения входят план пола, план потолка с от­делкой и, если нужно, промежуточные планы — галерей, антресолей, ярусов и пр. Если общий архитектурный план сооружения может и должен исполняться в условной графике однотонной отмывки тушью, то архитектурный план отдельного помещения, выполняемый в крупном масштабе, должен в графике иметь совершенно реалистические, изобразитель­ные черты. План помещения должен служить ясным и точным заданием для отделки по­мещения, т. е. полностью соответствовать натуре будущего сооружения.

План помещения показывает полный рисунок пола, будь то каменный, деревянный, выложенный керамической плиткой или какой-либо иной. Такой план воспроизводит цвет и фактуру материала; чем крупнее масштаб, тем более ярко и фактурно передается мате­риал и способ его фактурной обработки, чеканки, полировки и т. д. Прилагаемые таблицы показывают графические способы изображения пола деревянного, паркетного и пола из ке­рамических плиток разного размера и разной обработки (рис. 70 и 71).

Цветовая обработка таких планов сводится к трем стадиям работы (рис. 70, 71). В пер­вой стадии, после того как нанесен контур, производится общая цветовая подготовка. Она по своему колориту должна характеризовать строительный материал покрытия. Чем круп­нее масштаб плана, тем локальнее или натуральнее подбирается собственный цвет мате­риала. Во второй стадии наносятся полутона с оставлением световых кромок для будущих бликов. Цвет полутонов обычно подбирается нейтральный, чтобы собственный цвет был заметнее на бликах, как это всегда бывает в интерьерах. В третьей стадии наносятся тени в углублениях рельефа в швах, в крупнозернистой фактуре, и если это дерево, то наносится его текстура.

Рис. 70. План помещения с рисунком паркетного пола. Чертеж показывает по стадиям работы приемы акварельной обработки плана помещения с паркетным полом.

Если к концу работы обнаруживается некоторая пестрота в рисунке пола, то ее можно привести к обобщению светлым полутоном.

В план помещений первых этажей включаются террасы, галереи, подъезды и т. п. Полы этих помещений нередко покрываются естественным камнем, гранитом, известняком, мрамором и кирпичом. Каменный пол может быть выложен плитами геометрической и случайной формы с выкладкой того или иного рисунка. Технические приемы акварельной обработки такого плана применяются такие же, как при обработке чертежей фасадов ка­менной и кирпичной кладки. Ниже приводятся методические таблицы, иллюстрирующие приемы акварельной обработки фасадов каменных сооружений (рис. 88, 89, 92, 94, 95).

Наиболее важной стороной в исполнении архитектурного плана помещения является изображение потолка. Потолок завершает помещение и имеет определяющее композицион­ное значение в облике интерьера. В архитектурной графике изображение потолка занимает значительное место.

В больших залах общественных зданий иногда бывает нужно композицию потолка худо­жественно завершить определенным изобразительным содержанием. В таком случае чертеж потолка становится проектным заданием для художника монументальной живописи или скульптуры. Такой чертеж должен ясно показать тематику и схему композиции плафона, связанные со всей архитектурой интерьера, технику и последовательность исполнения. На основании такого задания художники делают рабочий эскиз в большом масштабе. Испол­няемый затем на месте плафон может получить большое самостоятельное художественное значение.

В практике монументальной живописи установилось два типа композиционного построе­ния плафонов. Первый характеризуется преобладанием пластических, рельефных и моно­хромных элементов, второй — преобладанием элементов живописных, плоских и цветных.

Для показа штукатурного и лепного потолка применяется простейшая однотонная све­тотеневая обработка чертежа (рис. 73). Она складывается из мягкой цветовой подготовки, мягкой моделировки формы, серебристых полутонов и теплых сдержанных рефлексов.

В плафонах такого типа часто применяется гризайль. Она близка по колориту к белым рельефным потолкам, изображая светлые одноцветные рельефы. Графика архитектурных чертежей по колориту и манере также близко подходит к гризайли. В первой стадии на­носят серебристые полутона с пропусками бликов, затем более темные собственные и па­дающие тени и, наконец, теплые серо-золотистые рефлексы.

Более сложны в архитектурной графике потолки с фресками или плафонами масляной живописи, с деревянными балками или кронштейнами с металлической арматурой, боль­шими люстрами, входящими в архитектурную композицию потолка, и т. д.

Исполнение плана такого потолка требует высокой художественной подготовки и со­вершенного владения акварельной техникой, ибо зачастую композиция потолка включает большое количество скульптур и барельефов, многофигурных живописных изображений; подобный чертеж потолка сам по себе может служить эскизом художественного произве­дения монументального искусства (рис. 72).

В качестве примера живописного решения потолка и приемов его изображения здесь приводится обмерный чертеж архитектора Н. Я. Тамонькина (рис. 72). На нем изобра­жается плафон дома № 14 по Кадашевскому переулку в Москве с оригинальной компо­зицией. Композиция плафона представляет большой интерес как по рисунку, так и по цвету. В цветовом отношении она имеет гармоническое сочетание красок. В этом четырехчастном сочетании принимают участие: группа светло-желтых, золотистых и светло-коричневых кра­сок с одной стороны, с другой серо-сиреневые, затем доминирующий темно-розовый цвет с зелеными букетами и светло-розовыми цветами. Такое гармоническое сочетание красок оставляет хорошее впечатление как в натуре, так и в чертеже. В рассматриваемой компо­зиции интересно задуман рисунок плафона. Он состоит из пышно орнаментованной рамы и ажурной решетки с уменьшающимися к центру потолка клетками. Это дает интересный перспективный эффект поднимающегося прозрачного купола, что придает всему потолку необычайную легкость и воздушность. Контур чертежа исполнен комбинированной техни­кой, в которой сочетается простой и цветной карандаш светло-коричневого тона, тушь, перо и акварель.

Примером наиболее сложной композиции плафона служит акварель А. П. Брюллова (рис. 106) с перспективой интерьера «Сикстинской капеллы». Многофигурная композиция плафона, исполненная Микеланджело, сама по себе представляет одно из значительней­ших произведений монументальной живописи итальянского Возрождения.

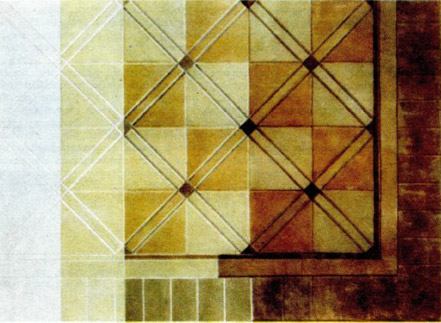

Рис. 71. План помещения с рисунком керамического пола. Чертеж показывает по стадиям работы приемы акварельной обработки плана помещения с керамическим полом.

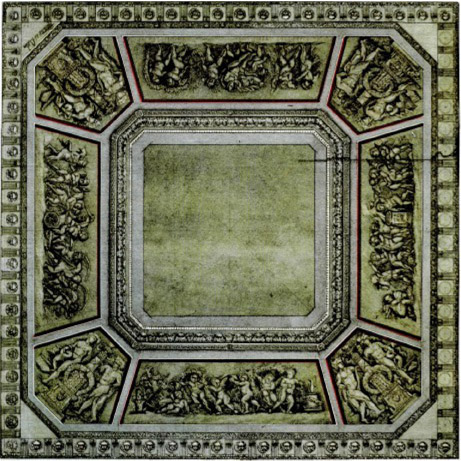

Рис. 72. Монохромный прием обработки плафона. Плафон бывш. дома Найденовых в Москве. Рисунок архи­тектора Н. Я. Тамонькина. Плафон написан гризайлью и имеет общий с рельефным карнизом скульптурный светотеневой характер.

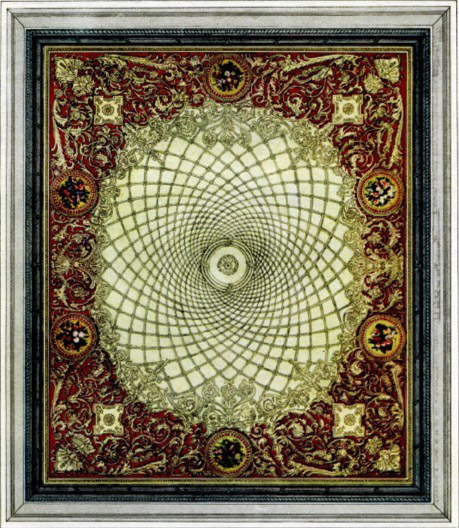

Рис. 73. Полихромный прием обработки плафона. Плафон дома № 14 по Кадашевскому переулку в Москве. Акварель архитектора Н. Я. Тамонькина. Плафон написан многокрасочной палитрой неизвестным мастером монументальной живописи.
