Протипожежні вимоги до евакуаційних шляхів та виходів

Вимоги пожежної безпеки до евакуаційних шляхів та виходів регламентуються будівельними нормами та правилами і спрямовані перш за все на забезпечення нормального ритму руху людей під час евакуації у випадку пожежі та протидимного захисту шляхів евакуації.

Забезпечення нормального ритму руху досягається висуванням вимог до кількості, розмірів та розташування евакуаційних шляхів та виходів; виключення різного роду перешкод (порогів, звужень, забіжних сходинок, розрізних площадок тощо) на шляхах евакуації; способу навішування дверей.

Вимоги до конструктивного виконання огороджуючих конструкцій евакуаційних шляхів та їх оздоблення, ізоляції шляхів евакуації від суміжних, підвальних та горищних приміщень, а також об`ємно-планувальні, конструктивні та спеціальні технічні рішення з протидимного захисту будівель спрямовані на локалізацію можливої пожежі та обмеження розповсюдження продуктів горіння по будівлі, а відповідно, й створення необхідних умов для евакуації людей.

Слід враховувати, що шляхи евакуації є також основними шляхами для розгортання та подачі сил і засобів на гасіння пожежі. Тому в ряді випадків норми висувають до об`ємно-планувальних та конструктивним рішенням шляхів евакуації більш жорсткі вимоги, ніж це необхідно для забезпечення процесу евакуації.

Необхідна кількість евакуаційних виходів з приміщень, поверхів та будівель в цілому визначається з урахуванням умов безпеки. Їх повинно бути, за винятком випадків, передбачених відповідними нормами, не менше двох.

Один евакуаційний вихід, як правило, передбачається з невеликих приміщень з кількісним обмеженням людей, що в них перебувають. Наприклад, згідно ДБН В.1.1-7-2002 допускається передбачати один евакуаційний вихід із:

а) приміщення з одночасним перебуванням не більше як 50 осіб, якщо відстань від найвіддаленішої точки підлоги до зазначеного виходу не перевищує 25 м;

б) приміщення площею не більше як 300 м², розташоване у цокольному, підвальному, підземному поверхах, якщо кількість людей, які постійно перебувають у ньому, не перевищує 5 осіб.

в) цокольного, підвального, підземного поверхів площею не більше 300 м² та призначених для одночасного перебування не більше 5 людей.

Кількість евакуаційних виходів з будинку повинна бути не меншою за кількість евакуаційних виходів з будь-якого його поверху.

Евакуаційні виходи повинні розташовуватися розосереджено.

Мінімальну відстань L(м)між найвіддаленішими один від одного евакуаційними виходами з приміщення слід визначати за емпіричною формулою:

L=1,5 ,

де П - периметр приміщення (м).

Ширина евакуаційних виходів також впливає на процес евакуації людей і в окремих випадках може спричинити затримку руху. Дослідно доведено, що при ширині отвору менше 0,8м рух може призупинитись через утворення «арки», яку через її значну крутизну неможливо протиснути. При ширині отвору від 0,8 до 1,2м рух має пульсуючий характер: прориви людей через «арки» чергуються з періодами по декілька секунд, протягом яких рух відсутній. Затримки руху не спостерігались лише при ширині отвору понад 1,5м.

а б

Малюнок 4. Схема утворення арки:

а - в прорізах невеликої ширини; б - в прорізах значної ширини

Результати досліджень враховані відповідними положеннями норм. Ширина у просвіті евакуаційних виходів (дверей) повинна бути не меншою 0,8м, а проходів – не менше 1м.

Висота проходу на шляхах евакуації повинна бути не менше 2 м.

Для забезпечення безперешкодного руху двері на шляхах евакуації повинні відкриватись в напрямку виходу з будівель (приміщень).

Улаштування розсувних та підйомних дверей та воріт, а також дверей та турнікетів, що обертаються, на шляхах евакуації людей не допускається.

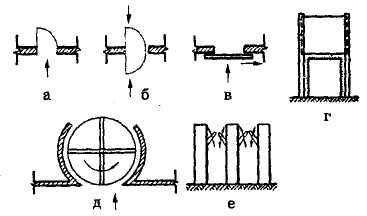

Малюнок 5. Види дверей:

а - розпашна; б - гойдаюча; в - розсувна; г - підйомно-спускна; д - обертова; є - турнікет

Ширину дверних отворів при вході в сходові клітки розраховують за кількістю людей, що евакуюються з поверху, і разом з тим, вона не повинна бути більшою за ширину маршу.

Зовнішні двері при виході з сходових кліток не повинні бути менше ширини маршу.

Крім цього, зовнішні евакуаційні двері будівель не повинні мати запорів, які не можуть бути відчинені зсередини без ключа.

Для обмеження задимлення сходів двері в отворах, які з’єднують сходові клітки з евакуаційними коридорами, повинні мати пристосування для самозакривання та ущільнення в притулках. В будівлях заввишки понад 4 поверхи ці двері роблять глухими або з армованим склом.

Слід мати на увазі, що спосіб навішування дверей може суттєво зменшити розрахункову ширину евакуаційних проходів. Наприклад, ширина сходових площадок при відкритих дверях може бути менше ширини маршу сходової клітки, що спричинить затримку руху по сходам. Спосіб навішування дверей необхідно враховувати також при визначенні розрахункової ширини коридору. У відповідності з вимогами норм за наявності дверей, що відчиняються з приміщень у коридори поверхів, ширину евакуаційних шляхів по коридору слід приймати такою, що дорівнює ширині коридору, яку зменшено:

а) на половину ширини дверного полотна - при розташуванні дверей з одного боку коридору;

б) на ширину дверного полотна - при розташуванні дверей з двох боків коридору.

Проектувати коридори слід без місцевих звужень, тупиків, конструкцій та обладнання, яке виступає на рівні зросту людини. В них не допускається влаштування вбудованих шаф, за винятком шафок для комунікацій та пожежних кранів. В місцях перепаду висот передбачають сходи з кількістю щаблів не менше 3 або пандуси з нахилом не більше 1:6.

У коридорах поверхів не дозволяється розміщувати:

а) обладнання, комунікації, які виступають з площини стін на висоті, меншій за 2 м;

б) трубопроводи та інші комунікації для транспортування горючих газів, рідин, матеріалів, пилоповітряних сумішей;

в) шафи, у тому числі вбудовані, за винятком шаф для комунікацій будинку та пожежних кранів. При цьому шафи для комунікацій повинні виконуватися з негорючих матеріалів.

На підлозі на шляху евакуації не допускається влаштовувати перепади висот та виступи, за винятком:

а) перепаду висот, на якому влаштовано пандус з уклоном не більше ніж 1:6;

б) перепаду висот понад 45 см, на якому влаштовані сходи, що мають не менше 3-х східців та огородження із поручнями;

в) порогів, які влаштовуються в евакуаційних виходах і мають висоту не більше ніж 0,05 м.

На шляхах евакуації не дозволяється влаштовувати гвинтові сходи та забіжні східці, а також сходові марші з різною шириною проступів та різною висотою присхідців у межах одного сходового маршу, за винятком випадків, обумовлених в НД.

Малюнок 6. Сходи, що забороняються для улаштування на шляхах евакуації:

1 - гвинтові; 2-з забіжними східцями; 3 - з розрізними площадками

Малюнок 6. Визначення протяжності шляхів евакуації:

А - в громадській будівлі коридорного типу; 6-у виробничій будівлі коридорного типу; в - у випадку використання відкритих сходів; г - при улаштуванні антресолей; д -при улаштуванні етажерок

Для забезпечення видимості при евакуації та провітрювання при задимленні шляхи евакуації повинні мати природне чи штучне (евакуаційне освітлення) освітлення, пристрої димовидалення.

Суттєве значення для забезпечення безпеки людей на шляхах евакуації має вогнестійкість та займистість огороджувальних конструкцій. Будівельні конструкції, що застосовуються на шляхах евакуації, мають відповідати ступеню вогнестійкості будівлі.

У будинках усіх ступенів вогнестійкості, крім будинків V ступеня вогнестійкості, на шляхах евакуації не дозволяється застосовувати будівельні матеріали з більш високою пожежною небезпекою, ніж:

а) Г1, В1, Д2, Т2 - для оздоблення стін, стель та заповнення в підвісних стелях вестибюлів, сходових кліток, ліфтових холів;

б) Г2, В2, Д2, Т2 - для оздоблення стін, стель та заповнення в підвісних стелях коридорів, холів і фойє;

в) Г2, РП1, Д2, Т2 - для покриттів підлог вестибюлів, сходів, сходових кліток, ліфтових холів;

г) В2, РП2, Д2, Т2 - для покриттів підлог коридорів, холів, фойє.
