Выбор осветительного щитка и аппаратов защиты





Щиток освещения выбирается в зависимости от требуемого количества автоматических выключателей и расчетных токов присоединяемых линий. Для рабочего освещения принимаем групповой щиток серии ЩО 8505 с однополюсными автоматическими выключателями типа ВА61F29-1B на групповых линиях. В щитке рабочего освещения требуется требуется 6 автоматов. Принимаем щиток типа ЩО 8505-0209 с зажимами на вводе и 9 выключателями. Три выключателя являются резервными, что может оказаться полезным в условиях эксплуатации осветительных установок.



Рисунок 2.2 – Щиток осветительный ЩО 8505-0209



Выбор номинального тока расцепителя автомата, защищающего линию, питающую светильники с люминесцентными лампами низкого давления, производится по условию:

Тогда для первой линии

По таблице 2.7 принимаем =8 А. При установке автоматов в закрытых щитках рабочий ток групповой линии не должен превышать , что в данном случае выполняется. Кратность тока отсечки автомата по отношению к номинальному току расцепителя принимаем равной 3. В этом случае ток срабатывания электромагнитного расцепителя принимаем равной 3. В этом случае ток срабатывания электромагнитного расцепителя

Таблица 2.7 – Технические характеристики автоматических выключателей типа ВА61

Тип выключателя Количество полюсов Номинальный ток автомата, А Номинальный ток теплового расцепителя, Iном р, А Кратность тока отсечки по отношению к номинальному току расцепителя
ВА61F29-3C     0,5; 0,8; 1; 1,6; 2; 2,5; 3,2; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63 (5 – 10) Iном р
ВА61F29-1B     0,5; 0,8; 1; 1,6; 2; 2,5; 3,2; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63 (3 – 5) Iном р



Принимаем выключатель типа ВА61F29-1B с номинальным током автомата 63 А и номинальным током расцепителя 24 А.

(маркировка автомата: 29 – 63 А; F – наличие расцепителя (ГОСТ Р 50345 (бытовые; 1 – однополюсный; В – защитная характеристика расцепителя: В – для защиты электрических сетей административных и жилых зданий; С – для защиты электрических сетей административных и жилых зданий в качестве вводного выключателя и для потребителей с большими пусковыми токами).

Выбор аппаратов защиты для остальных линий производится аналогично. Результаты расчета представлены в таблице 2.8.

Таблица 2. 8– Защитные аппараты для осветительной сети

Защищаемая линия Расчетный ток линии, А Количество автоматов, шт. Тип автомата Номинальный ток расцепителя, А Кратность токовой отсечки Ток срабатывания электромагнитного расцепителя, А
П2 14,7   ВА61F29-3C
      ВА61F29-1B
  8,4   ВА61F29-1B
  7,84   ВА61F29-1B
  5,6   ВА61F29-1B 6,3   18,9
  8,1   ВА61F29-1B
  7,15   ВА61F29-1B



Для выбора типа щитка РЩО необходима информация о подключаемых к ним линиях. Поскольку данная информация отсутствует, выбраны только автоматы на линиях, питающих ЩО.

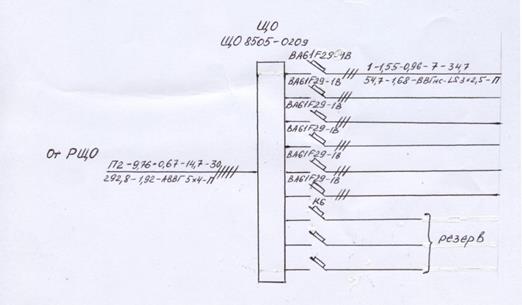

На рисунке 2.3 представлена расчетная схема осветительной сети.

Рисунок 2.3 – Расчетная схема осветительной сети



На расчетной схеме указываются:

- тип осветительного щитка; типы автоматических выключателей, установленных в нем; типы расцепителей (К – комбинированный, Э - электромагнитный) и токи расцепителей, А.

Над осветительной линией указываются:

- маркировка линии – рачетная нагрузка, кВт – коэффициент мощности – расчетный ток, А – длина участка, м.

Под осветительной линией указываются:

- момент нагрузки, кВт·м – потеря напряжения, % - марка, сечение проводника – способ прокладки (Тс –трос, Т – металлическая труба, П - пластмассовая труба).



Рисунок 2.3 – Расчетная схема осветительной сети



На расчетной схеме указываются:

- тип осветительного щитка; типы автоматических выключателей, установленных в нем; типы расцепителей (К – комбинированный, Э - электромагнитный) и токи расцепителей, А.



Над осветительной линией указываются:

- маркировка линии – рачетная нагрузка, кВт – коэффициент мощности – расчетный ток, А – длина участка, м.

Под осветительной линией указываются:

- момент нагрузки, кВт·м – потеря напряжения, % - марка, сечение проводника – способ прокладки (Тс –трос, Т – металлическая труба, П - пластмассовая труба).
