Работа с листами

Первое- Печатайте только с ЛИСТОВ! (позже могу обрисовать плюсы и минусы)

Я создал себе файл шаблона (*.dwt), где один раз создал листы под разные форматы разных принтеров своего отдела,и создавая новый чертеж я открываю этот шаблон и начинаю работать в нем. Нужные листы я копирую,ненужные удаляю. На шаблонных листах уже подобраны размеры листа принтера,поставлен рамка со штампом(спдс-овская) и часть штампа уже заполнена (все графы, кроме названия листа и порядкового номера заполняются ОДИН раз в свойствах чертежа, и затем при разработке проекта и при необходимости внесения изменений в штамп(к, примеру гип поменялся и стал не Кряков, а Зуев, то это изменяется один раз в свойствах,и автоматически меняется во всех листах)

Так же тут присутствует уже ведомость рабочих чертежей,которая автоматически реагирует на появление или удаление листов. В данном примере она в виде тройной графы под один лист, но есть и другие варианты (могу потом объяснить почему так).

Блоки

Все элементы,которые повторяются больше 2-х раз в проекте (на плане,разрезе и пр) я перевожу в блок и копирую уже потом блок. Это полезно тем,что если вдруг поменятеся какая то величина в ходе разработки, к примеру была колонна 300х300 а стала 300х400, то вы поменяете один раз в одном блоке,и все колонны сразу изменятся. И плюс ко всему вы всегда успеете при необходимости разбить эти блоки,если вам так захочеться.

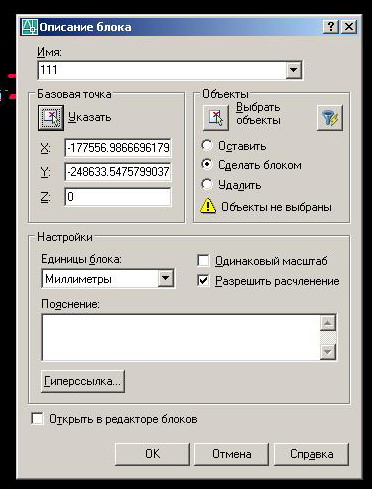

Блок создается командой БЛОК в командой строке.
