Реактивна протитанкова граната рпг-18 (рпг-22) - 25 хв
(Під запис) РПГ-18, РПГ-22 призначені для боротьби з танками, САУ та іншими броньованими засобами противника. Крім того, вона може бути використана для знищення живої сили противника, який знаходиться в легких укриттях, а також в спорудах міського типу.
РПГ-18 є індивідуальною зброєю, складається:
- з пускового пристрою, одноразового використання у вигляді
гладкоствольної труби телескопічного типу;
- гранати, розташованої в пусковому пристрої.

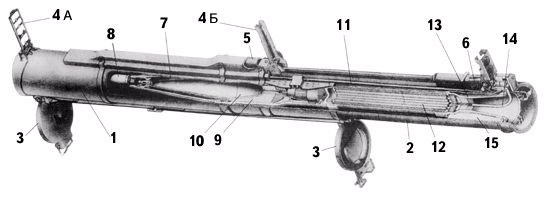

1-зовнішня труба; 2-внутрішня труба; 3-передня і задня захисні кришки; 4-прицільні пристрої: А- мушка; Б- діоптр; 5- спусковий пристрій; 6-ударний механізм; 7- головна частина гранати; 8-зривник; 9- заряд вибухової речовини; 10- кумулятивна воронка гранати; 11- реактивний двигун; 12- пороховий заряд двигуна; 13- сопло двигуна; 14- вогнепровідна трубка; 15- пера хвостового стабілізатора.
Пусковий пристрій складається із гладкоствольної телескопічної конструкції (зовнішньої та внутрішньої труб), ударно-спускового механізму, механізму блокування, напрямної лінійки, прицільного пристрою.
Зовнішня труба виготовлена з склопластику та має основу, кожух, дві накладки і кільце. Основа призначена для закріплення мушки, передньої кришки й антабки плечового ременя. Кожух призначений для кріплення діоптра і розташування частин спускового механізму, утримується за допомогою трьох хомутів. На трубу з лівого і правого боків наклеюють етикетки.
Внутрішня труба виготовлена з алюмінієвого сплаву, до неї прикріплені гумове кільце і розрізна втулка, на якій розташовані корпус із спицею і напрямною лінійкою. Корпус має гніздо для розташування ударного механізму і запалювального пристрою, призначений для розташування ударного механізму, механізму блокування і запалювального пристрою.
Ударно-спусковий механізм призначений для здійснення пострілу, який складається зі спускового пристрою й ударного механізму.
Механізм блокування розташований в задній частині корпусу і призначений для блокування ударного механізму в похідному положенні, запобігання пострілу у разі неповного розведення труб пускового пристрою і блокування фіксатора труб у бойовому положенні; він складається з осі і важеля з пружиною.
Напрямна лінійка призначена для зв'язування зовнішньої та внутрішньої труб та складається з планки, роз'єднувача, копіра і вушка.
Прицільний пристрій призначений для наведення пускового пристрою в ціль; складається з підпружиненої мушки і діоптра, розташованих на зовнішній трубі. Мушка розташована біля дульної частини гранатомета і має оправу, в яку встановлено прозоре скло з прицільними марками і цифрами 5, 10, 15, 20, які відповідають відстаням 50, 100, 150, 200 м; на рівні прицільної марки 15 нанесені горизонтальні штрихи, які можна використати для визначення відстані до танка.
Визначення дальності до цілі за допомогою горизонтальних штрихів на прицільній марці <15> здійснюється наступним чином:
· якщо горизонтальні штрихи мушки вписуються у ширину фронтальної проекції танка, то відстань до цілі 150 метрів;
· якщо горизонтальні штрихи меньше ширини фронтальної проекції танка, то відстань до цілі меньша ніж 150 метрів;
· якщо горизонтальні штрихи більше ширини фронтальної проекції танка, то відстань до цілі більша ніж 150 метрів;
Оправа має мушку для прицілювання в умовах обмеженої видимості (відстань до 70 м в середині цілі).
Діоптр розташований на кожусі біля казенного зрізу зовнішньої труби і має два діоптрійних отвори: верхній - для прицілювання при температурі від 0°С до-50°С, нижній - для прицілювання при температурі від 0°С до +50°С. Верхній та нижній отвори перекриваються шторкою, для чого її нижній вигнутий кінець фіксується у крайніх положеннях (<+> або <->) за допомогою паза в середній частині діоптра.
Для веденння прицільнорї стрільби в умовах обмеженої видимості на відстані 70 м (в середину цілі) на оправі згори над шклом є мушка, а на верхній частині запобіжної стійки - прямокутний проріз.
1- головна частина; 2- реактивний двигун; 3- стабілізатор.
Граната складається з головної частини і реактивного двигуна.
Головна частина призначена для враження цілі; складається з корпусу з упорною втулкою, обтічника, струмопровідного конуса з обгорткою й ізоляційною втулкою, притискного кільця, прокладки, ізолятора воронки з провідником, екрана з втулкою і розривного заряду з вибухової речовини марки "Окфол"; до обтічника вгвинчується головна частина, а в донне вічко вставляється донна частина зривника.
Реактивний двигун призначений для надання гранаті початкової швидкості; складається з перехідного дна, передньої та задньої діафрагми, камери, одноршашкового порохового заряду з пороху ППК-5, запалювача; вузла форсування, який має диск, пробку і трубку (газохід); сопла; стабілізатора; запалу.
Якщо відмовить електрична частина, то граната самоліквідується через 4-6 с після вильоту зі ствола.
Вибухач безпечний при падінні з висоти до 3 м і вводиться на відстані від 2 до 15 м дульного зрізу пускового пристрою.
(Під запис) Бойові властивості:
| Основні дані | РПГ-18 | РПГ-22 |
| Калібр, мм | 72,5 | |
| Довжина в походному положенні, мм | ||
| Довжина в бойовому положенні, мм | ||
| Вага, кг | 2,6 | 2,7 |
| Початкова швидкість лету гранати, м/с | ||
| Дальність прямого пострілу по цілі 2м | ||
| Прицільна дальність, м | ||
| Час переводу із походного в бойовий, с | 8-Ю | 8-Ю |
Принцип дії
Для виконання пострілу необхідно перевести пусковий прилад з походного положення в бойове, провести прикладку, прицілитися та натиснути на пусковий важіль.
В корпусі пускового пристрою розташований запал, закритий затворною пластинкою, який запалюється і вогонь від нього по трубці (газоводу) передається до запалювача реактивного двигуна.
Граната вистрілюється, пороховий заряд повністю згорає за час руху гранати в стволі пускового пристрою. Віддача відсутня, так як порохові гази відходять через ствол пускового приладу.
При зустрічі головної частини гранати з ціллю, спрацьовує вибухач ВП-18 (п'єзо), донна частина підриває заряд, виникає кумулятивний струмінь, який пробиває броню та поражає живу силу. V = 10 км/с; Р = 2 000 000 кг/см2. Гази, утворені при вибуху, збираються в вузький пучок (воронку).
Для переведення гранати з похідного положення в бойове необхідно:
- взяти гранатомет лівою рукою знизу біля середини зовнішньої труби, а кистю правої руки - за казенну частину пускового пристрою;
- віджати задню стяжку і відкинути донизу задню кришку;
- розвести труби пускового пристрою до упору;
- покласти гранатомет на праве плече і звести ударно-спусковий механізм (повернути діоптр прицільного пристрою назад до упора, в напрямку казенної частини і відпустити його);
- спрямувати гранатомет у бік цілі.
Для здійснення пострілу необхідно плавно натискати на спусковий важіль шептала, доки не здійсниться постріл.
Для припинення стрільби необхідно встановити гранатомет на запобіжник, для чого повернути діоптр назад до відмови, повернути запобіжник за рухом годинникової стрілки і завести його лівим виступом до паза кожуха і відпустити діоптр.
Граната розряджається пострілом у бік противника
Для того щоб зняти гранатомет із запобіжника, необхідно вивести запобіжник із паза.
У разі осічки необхідно звести ударно-спусковий механізм, здійснити прикладку, прицілювання і натиснути на спусковий важіль шептала.
Після повторної осічки граната ізолюється і знищується представниками служби озброєння.
Висновок:
При вибуху гранати РПГ-18, дякуючи кумулятивній воронці, гази, що утворюються при вибуху, збираються у вузький пучок, який може пробити броню любого сучасного танку і зруйнувати в середині екіпаж
3. ВИМОГИ БЕЗПЕКИ ПРИ ПОВОДЖЕННІ З ГРАНАТАМИ – 15 ХВ.
Гранати поступають в війська у дерев'янних ящиках, там металеві коробки відкриваються ножем. На стінках і кришці ящика є маркування, яке вказує:
- кількість гранат, їх вага;
- назву гранат і запалів;
- номер заводу-виготовлювача;
- номер партії гранат;
- рік виготовлення;
- знак небезпеки.
Гранати солдати переносять в гранатних сумках, запали розміщені окремо, при цьому кожний запал повинен бути загорнутий в папір.
Перед укладкою в гранатну сумку і перед тим, як зарядити гранату, запал і гранату оглядають. При огляді перевіряється:
1. Корпус гранати не мав глибоких вм'ятин.
2. Трубка для запалу не була забруднена.
3. Запал був чистим і не мав іржі.
4. Кінці запобіжної чеки були розведені і не мали тріщин.
Запали з тріщинами чи зеленим нальотом не придатні.
При користування оберігати гранати і запали від сильних ударів, вогню, забруднення та вологості.
Якщо вони були намочені або забруднені, при першій можливості їх треба обтерти та просушити на сонці, або в теплому приміщенні під наглядом. Гранати, що довший час зберігалися в сумках, повинні оглядатися. Несправні здаються на склад для знищення.
Розбирати гранати і усувати в них несправності, переносити за кільце, також торкатися гранат, що не розірвалися, заборонено. Заряджати тільки перед киданням.
(Під запис) На полігоні виконувати наступні міри безпеки.
1. Слухачі повинні бути в стальних шоломах.
2. Перед заряджанням, оглянути гранати і запали, у випадку несправності
доповісти командиру.
3. Кидання гранат проводити з окопів чи з оборонних укриттів під керівництвом офіцера.
4. При киданні двох і більше гранат, кожну наступну кидати після вибуху
через 5с.
5. Якщо граната не була кинута (запобіжна чека не витягнута), розрядку
проводити під керівництвом командира і по його команді.
6. Вести рахунок гранат, що не розірвалися, і відмічати місце падіння
червоними прапором, по закінченню кидання, їх знищити.
7. Район кидання Р.Г. обгороджувати в радіусі 300 м.
8. Особливий склад, не зайнятий киданням гранат, відводиться в укриття, або на безпечну відстань.
9. Початкове положення для кидання позначається білим прапором, вогневий рубіж - червоним.
10. Пункт видачі гранат і запалів споруджується в укритті не ближче 25 м від початкового положення.
(Під запис) Вимоги безпеки при поводженні з протитанковими гранатами РПГ-18
1. Не допускається без потреби переводити пусковий пристрій з походного положення в бойове, розводити труби треба тільки перед стрільбою.
Забороняється переводити пусковий пристрій з бойового положення в
похідне. У випадку не використання гранати розряджати РПГ-18 пострілом в сторону ворога. Складання стріляних пускових пристроїв (без гранат) і знищення відмовивших після другої осічки РПГ-18, дозволяється тільки фахівцям артозброєння.
2. При навчаннях стрільбу бойовими гранатами по броні або танку вести тільки з окопу або іншої споруди, так як осколки від броні в окремих випадках летять на відстань до 150м. Люди повинні знаходитися в укриттях не ближче 300 м від цілі.
3. Слідкувати, щоб при пострілі пускового пристрою в секторі 90° і ближче 30м не знаходилися люди, боєприпаси, ГСМ. Особливо в ночі.
4. У всіх випадках ведення вогню суворо забороняється:
- впирати казенну частину в який-небудь предмет або грунт, між казенною частиною та стінкою повинна бути відстань не менше 2м;
- вести стрільбу, якщо труби забруднені;
- допускати до стрільби осіб, які не мають практичних навиків;
- торкатися гранат, що не розірвалися після стрільби, їх треба знищити на місці падіння.
5. Дульна частина РПГ-18 при стрільбі повинна знаходитися не ближче 20 см від бруствера, щоб стабілізатор не зачіпив грунт або ще щось.
6. При стрільбі стрілок повинен бути розташовний по відношенню до
пускового пристрою так, щоб випадково не поразити себе пороховими
газами.
7. При стрільбі із всіх положень треба захищати вуха будь-якими засобами.
8. Слідкувати, щоб в ствол нічого не попало.
Висновок:
1. Від правильного зберігання гранат і запалів залежить підтримка їх в
постійній бойовій готовності.
2. Робота з гранатами і запалом потребує особливих знань і мір безпеки.
3. Розбирати бойові гранати, переносити їх без сумок, а також торкатися гранат,що не розірвалися – забороняється!
Висновок до заняття:
1. Ручні осколкові гранати є достатньо ефективною зброєю для знищення живої сили у ближньому бою, а РПГ-18 (22) – для боротьби з танками та іншими броньованими засобами противника.
2. Правильне зберігання та вміле поводження з гранатами забезпечує безпеку при їх практичному використанні.
ЗаключНА ЧАСТИНА – 5 хв.
- нагадую тему та мету заняття;
- визначаю ступінь досягнення мети;
- проводжу короткий розбір заняття, активності та військової дисципліни на занятті;
- оголошую оцінки;
- датю завдання на самопідготовку;
- відповідаю на запитання;
- закінчую заняття.
Викладач кафедри вогневої підготовки
працівник ЗСУ І.М.АНДРЕЄВ
