Виды графических изображений

Статистическая обработка полученных данных завершается графическими изображениями позволяющими дать наглядное представление результатов исследования. Графический метод применяют практический в каждом исследований.

Графиками в статистике называют условные изображения числовых величин (средних и относительных) в виде различных геометрических образцов (линий, плоских и объемных фигур в виде многоугольников, круга и т.д.)

Графики применяются для характеристики развития явления во времени, в пространстве, отображения структуры явления и струк­турных сдвигов, при изучении взаимосвязи между явлениями.

Каждый график состоит из графического образа и вспомогательных элементов. Графический образ – это совокупность точек, линий и фигур, с помощью которых изображают статистические данные. Вспомогательные элементы – это общее назначение графика, пояснение условных знаков и смысла графического образа, оси координат, шкалы, числовые сетки и числовые данные, дополняющие или уточняющие изображаемые показатели.

Графические изображения служат для наглядного представления статистических величин, позволяют глубже их проанализировать, могут быть построены как по абсолютным, так и по относительным величинам.

Существует множество видов графических изображений (рис. 2; 3). Их классификация основана на ряде признаков: а) спо­соб построения графического образа; б) геометрические знаки, изображающие статистические показатели; в) задачи, решаемые с помощью графического изображения.

Рис. 2. Классификация статистических графиков по форме графического образа.

По способу построения графики делятся на диаграммы и статистические карты.

Рис. 3. Классификация статистических графиков по способу построения и задачам изображения.

Диаграммы - наиболее распространенный способ графических изображений. Это графики количественных отношений. Виды и способы их построения разнообразны.

Диаграммы применяются для наглядного сопоставления в различных аспектах (простран­ственном, временном и др.) независимых друг от друга величин: территорий, населения и т. д. При этом сравнение исследуемых совокупностей производится по какому-либо существенному варь­ирующему признаку.

Статистические карты (картограммы и картодиаграммы) - графики количествен­ного распределения по поверхности. По своей основной цели они близко примыкают к диаграммам и специфичны лишь в том отно­шении, что представляют собой условные изображения статисти­ческих данных на контурной географической карте, т. е. показы­вают пространственное размещение или пространственную рас­пространенность статистических данных.

При применении графического метода важно знать, что содержание каждого показателя должно строго соответствовать виду графического изображения. Интенсивные показатели могут быть наглядно представлены в виде четырех основных типов диаграмм: столбиковой, линейной, картограммы и картодиаграммы.

Столбиковая диаграмма (рис. 4) применяется для иллюстрации однородных, но не связанных между собой интенсивных показателей.

Столбиковая диаграмма отображает несколько элементов данных в виде столбцов, «растущих» в заданном направлении от базовой линии. Размеры столбцов пропорциональны значениям соответствующих элементов данных.

Различают изолированные столбиковые диаграммы, когда сопоставляются отдельно взятые признаки, и связанные столбиковые диаграммы или гистограммы, когда сопоставляются сразу два или несколько признаков. Гистограмма представляет собой совокупность смежных прямоугольников, построенных на одной прямой линии.

Рис. 4. Динамика первичной заболеваемости взрослого населения в одном из регионов страны за 1998-2008 гг. (на 100 тыс. соответствующего населения).

Если значения будут отрицательными, то столбцы будут «расти» в противоположную сторону (рис. 5).

Рис. 5. Столбиковая диаграмма.

Линейные диаграммы — наиболее простой способ наглядного отображения статистических данных, когда изучаемое явление представляется в виде отрезков ломаной линии, называемой статистической кривой. Они применяются для характеристики и сравнения развития различных явлений во времени, пространстве, а также для отображения взаимосвязи между явлениями. На горизонтальной прямой через равные промежутки отмечают моменты времени, а по вертикали -- значения изучаемой величины в соответствующие моменты времени. Получившиеся точки соединяют ломаной.

При построении линейных диаграмм каждой величине соответствует точка, расположенная на определённой высоте относительно начала отсчёта (высота рассчитывается так же, как и при построении столбчатых диаграмм), все точки соединяются линиями. В результате получается ломаная линия. Такого рода диаграммы чаще всего строят в тех случаях, когда необходимо визуализировать динамику изменения величин.

Преимуществом линейных графиков является то, что на одном графике имеется возможность отображения закономерности не­скольких явлений.

Рис. 6. Линейная диаграмма.

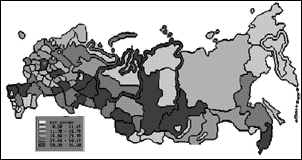

Картограмма — это географическая (контурная) карта, которая графически характеризует пространственное распределе­ние какого-либо статистического показателя путем различной ок­раски, штриховки и т. д. (например, плотность населения в раз­личных регионах (рис. 9).

Вопросы тестового контроля.

1. Признак – это:

а) первичный элемент статистической совокупности;
б) характеристика (качественная особенность) единицы совокупности;
в) значение изучаемой характеристики статистической совокупности.

2. Количественные признаки могут быть представлены:

а) соответствующим размером и единицей измерения (численность

населения, масса прибыли, средняя заработная плата);
б) национальностью, видом деятельности, профессией рабочих;
в) сортностью продукции, квалификацией рабочих.

3. Атрибутивные признаки – это:

а) описательные;
б) количественные;
в) существенные;
г) фиктивные.
