Диск 2) клапан 3) ограничители, показан клапан в открытом состоянии

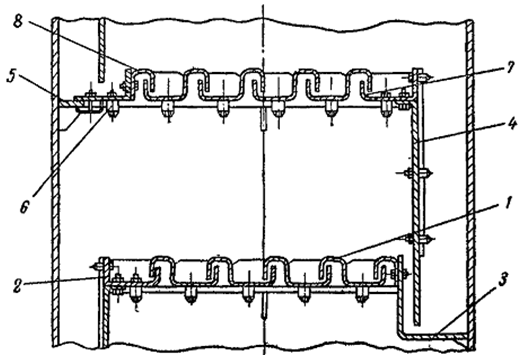

Тарелка из S – образных элементов

На тарелках с s- образными элементами жидкость движется по направлению к сливному устройству поперёк колпачков. На этих тарелках желоба и колпачки образуются сборкой одинаковых по форме деталей ---S- образных элементов, обычно изготовленных штамповкой.

Каждый S- образный элемент состоит из колпачковой и желобчатой частей. Сборку этих элементов тарелки производят таким образом, чтобы колпачковая часть одного элемента покрывала желобчатую часть соседнего, образуя гидравлический затвор.

Колпачковая часть S- образного элемента по концам снабжена заглушками, которые в процессе сборки тарелки плотно сопрягаются с опорным кольцом и предотвращают проскок через торцы паров и жидкости.

Тарелка с S - образных элементов включает неразъёмную и разъёмную части. Неразъёмную часть приваривают к корпусу колонны; неразъёмные детали соединяют на болтах.

Тарелку собирают в таком порядке, чтобы элементы колпачковыми частями были обращены в сторону слива жидкости с неё.
