Окна и ворота

Здание запроектировано с естественным освещением. Оконные блоки – стальные из прокатных и гнутых профилей по ГОСТ 12506-81. Характер остекления, форму и размеры окон принимают на основе светотехнического расчета, исходя из условий светового режима для работающих, обслуживающих технологический процесс. Длина переплетов 5600м, высота 1800м.

Полы

Таблица 3- Экспликация полов

Помещения	Схема пола или тип пола по серии	Элементы пола и их толщина, мм	Площадь, м2

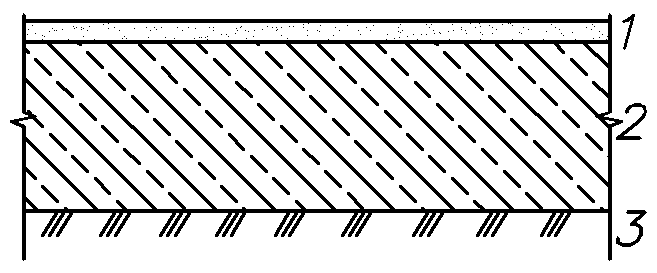

Склад металла, отделение резки и разметки, отделение гибки, отделение автоматической и полуавтоматической сварки, отделение ручной сварки, отделение сборки пространственных каркасов, склад готовой продукции		1. Бетон класса С10/12 с железнением – 25мм.   2. Бетонная подготовка из бетона класса С4/6 железнением -100мм. 3. Уплотненный щебнем грунт.
Проезды		1.Асфальтобетон - 50. железнением –50мм. 2.Бетон класса С4/6 железнением -100мм. 3.Уплотненный щебнем грунт	369,6

Кирпичные заделки в местах устройства ворот отштукатуриваются цементно-известковым раствором и окрашивают органо-силикатным составом в тон стен.

Оконные блоки и ворота окрашиваются эмалью коричневого цвета по предварительной очистке и грунтовке.

Внутри здания на уровне 2,5 м от уровня чистого пола предусмотрена панель масляная, выше панели – известковая побелка.

В бытовых помещениях на высоту 2,0 м запроектирована панель из керамической плитки, выше известковая побелка. Двери в бытовых помещениях окрашиваются масляной краской в два слоя.

В душевых предусмотрена отделка керамической глазурованной плиткой на всю высоту.

Технико-экономическое сравнение вариантов проектных решений

Таблица 4- Стропильные конструкции

Принимаем стропильную ферму т.к. расход бетона и стали меньше.

Таблица 5- Каркас (на 1м² площади).

Принимаем ЖБ каркас, т.к. стоимость, затраты труда меньше.

По заданию на 1 рабочего приходится 40 м² площади пола производственной части здания, следовательно число работающих

(чел)

Поскольку работа ведётся в две смены, общее число работающих составит 54 человек, по 27 человек в каждой смене.В каждой смене работает 0% женщин. Мужчин в каждой смене работает: 27(чел)

Производственные процессы на данном предприятии вызывают загрязнение тела и спецодежды, согласно СНиП 2.09.04-87 «Административные и бытовые здания», табл. 6 определяем, что группы производственных процессов – 2а. Следовательно, необходимо на 7 человек 1 душевая сетка, на 20 человек - 1 кран. Значит в нашем случае нужно предусмотреть: 4 душевых сеток и 2 умывальника.

По табл. 7 СНиП 2.09.04-87 в производственных зданиях на 15 мужчин необходимо 1 унитаз и 1 писсуар..

Значит, в нашем случае нужно предусмотреть 2 унитаза и 2 писсуара. Шкафчики гардеробная предусмотрены отдельно для каждой смены.

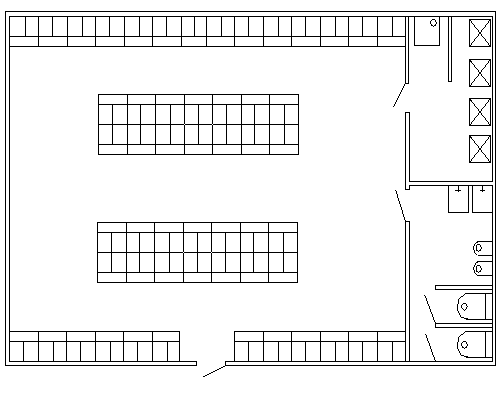

Рисунок 8– план бытовых помещений

Литература

1. СНиП 2.01,01-82 «Строительная климатология и геофизика».

2. Шерешевский «Конструирование промышленных зданий».

3. Буга «Гражданские и промышленные здания».

4. СНиП 2.01.07-85 «Нагрузки и воздействия».

5.

6. СНиП2.09.04-87 «Административные и бытовые здания».

7. СНиП2.09.02-85 «Производственные здания».

8. Сборник ТК1-03.0089 «Территориальный каталог том 1 строительных конструкций и изделий для промышленного строительства в БССР».
