Рельеф местности и способы его изображения. Крутизна скатов

Рельефом местности называется совокупность неровностей земной поверхности.

В зависимости от характера рельефа местность подразделяют на равнинную, всхолмленную и горную. Равнинная местность имеет слабовыраженные формы или почти совсем не имеет неровностей; всхолмленная характеризуется чередованием сравнительно небольших по высоте повышений и понижений; горная представляет собой чередование возвышений высотой более 500м над уровнем моря, разделенных долинами.

Из всего многообразия форм рельефа местности можно выделить наиболее характерные (рис.12).

Гора(холм, высота, сопка) - это возвышающаяся над окружающей местностью конусообразная форма рельефа, наивысшая точка которой называется вершиной (3, 7, 12). Вершина в виде площадки называется плато, вершина остроконечной формы пиком. Боковая поверхность горы состоит из скатов, линия слияния их с окружающей местностью - подошва, или основание, горы.

Рис. 12. Характерные формы рельефа: 1 - лощина; 2 - хребет; 3,7,12 - вершины; 4 - водораздел; 5,9 - седловины; 6 - тальвег; 8 - река; 10 - обрыв; 11 - терраса

Котловина или впадина, - это углубление в виде чаши. Самая низкая точка котловины - дно. Боковая поверхность ее состоит из скатов, линия слияния их с окружающей местностью называется бровкой.

Хребет2 - это возвышенность, постепенно понижающаяся в одном направлении и имеющая два крутых ската, называемых склонами. Ось хребта между двумя склонами называется водораздельной линией или водоразделом 4.

Лощина 1 - это вытянутое углубление местности, постепенно понижающееся в одном направлении. Ось лощины между двумя скатами называется водосливной линией или тальвегом 6. Разновидностями лощины являются: долина - широкая лощина с пологими склонами, а также овраг - узкая лощина с почти отвесными склонами (обрывами 10). Начальной стадией оврага является промоина. Овраг, заросший травой и кустарником, называется балкой. Расположенные иногда по склонам лощин площадки, имеющие вид уступа или ступени с почти горизонтальной поверхностью, называются террасами 11.

Седловины5, 9 - это пониженные части местности между двумя вершинами. Через седловины в горах часто проходят дороги; в этом случае седловина называется перевалом.

Вершина горы, дно котловины и самая низкая точка седловины являются характерными точками рельефа. Водораздел и тальвег представляют собой характерные линии рельефа. Характерные точки и линии рельефа облегчают распознавание отдельных форм его на местности и изображение их на карте и плане.

Способ изображения рельефа на картах и планах должен давать возможность судить о направлении и крутизне скатов, а также определять отметки точек местности. Вместе с тем он должен быть наглядным. Известны различные способы изображения рельефа: перспективное, штриховка линиями разной толщины, цветной отмыв (горы - коричневые, лощины - зеленые), горизонтали. Наиболее совершенные с инженерной точки зрения способы изображения рельефа - горизонталями в сочетании с подписью отметок характерных точек (рис.13) и цифровой.

Горизонталь- это линия на карте, соединяющая точки с равными высотами. Если представить себе сечение поверхности Земли горизонтальной (уровенной) поверхностью Р₀, то линия пересечения этих поверхностей, ортогонально спроецированная на плоскость и уменьшенная до размера в масштабе карты или плана, и будет горизонталью. Если поверхность Р₀ расположена на высоте H от уровненной поверхности, принятой за начало отсчета абсолютных высот, то любая точка на этой горизонтали будет иметь абсолютную отметку, равную H. Изображение в горизонталях рельефа всего участка местности можно получить в результате сечения поверхности этого участка рядом горизонтальных плоскостей Р₁, Р₂, … Р_n, расположенных на одинаковом расстоянии друг от друга. В результате на карте получают горизонтали с отметками H + h, H + 2h и т. д.

Расстояние h между секущими горизонтальными плоскостями называется высотой сечения рельефа. Ее значение указывается на карте или плане под линейным масштабом. В зависимости от масштаба карты и характера изображаемого рельефа высота сечения различна.

Расстояние между горизонталями на карте или плане называется заложением. Чем больше заложение, тем меньше крутизна ската на местности, и наоборот.

Рис. 13.Изображение рельефа местности горизонталями

Свойство горизонталей: горизонтали никогда не пересекаются, за исключением нависшего утеса, естественных и искусственных воронок, узких оврагов, крутых обрывов, которые не отображаются горизонталями, а обозначаются условными знаками; горизонтали непрерывные замкнутые линии, которые могут заканчиваться только на границе плана или карты; чем гуще горизонтали, тем круче рельеф изображаемой местности, и наоборот.

Основные формы рельефа изображаются горизонталями следующим образом (рис.14).

Изображения горы и котловины (см. рис.14, а, б), так же как хребта и лощины (см. рис.14, в, г),сходны между собой. Чтобы отличить их друг от друга, у горизонтали указывают направление ската. На некоторых горизонталях подписывают отметки характерных точек, причем так, чтобы верх цифр был направлен в сторону повышения ската.

Рис. 14. Изображение горизонталями характерных форм рельефа: а - гора; б - котловина; в - хребет; г- лощина; д - седловина; 1 - вершина; 2 - дно; 3 - водораздел; 4 - тальвег

Если при данной высоте сечения рельефа некоторые характерные особенности его не могут быть выражены, то проводят дополнительные полу - и четверть горизонтали соответственно через половину или четвертую часть принятой высоты сечения рельефа. Дополнительные горизонтали изображают пунктирными линиями.

Чтобы облегчить чтение горизонталей на карте, некоторые из них утолщают. При высоте сечения 1, 5, 10, и 20м утолщают каждую пятую горизонталь с отметками, кратными соответственно 5, 10, 25, 50м. При высоте сечения 2,5м утолщают каждую четвертую горизонталь с отметками кратными 10м.

Крутизна скатов. О крутизне ската можно судить по величине заложений на карте. Чем меньше заложение (расстояние между горизонталями), тем круче скат. Для характеристики крутизны ската на местности используют угол наклона ν. Вертикальным углом наклона называют угол, заключенный между линией местности и ее горизонтальным положением. Угол ν может меняться от 0º для горизонтальных линий и до ± 90º - для вертикальных. Чем больше угол наклона, тем круче скат.

Другой характеристикой крутизны служит уклон. Уклоном линии местности называют отношение превышения к горизонтальному проложению = h/d = tgν.

Из формулы следует, что уклон безразмерная величина. Его выражают в процентах % (сотых долях) или в промилле ‰ (тысячных долях).Назад <../Октябрь/Бесплатные/геодезия/новые%20методички/Учебное%20пособие%20по%20инженерной%20геодезии.wbk>

Классификация и номенклатура планов и карт

Карты и планы классифицируют в основном по масштабам и назначению.

По масштабам карты подразделяются на мелко-, средне- и крупномасштабные. Мелкомасштабные карты мельче 1:1000000 это карты обзорного характера и в геодезии практически не применяются; среднемасштабные (обзорно-топографические) карты масштабов 1:1000000, 1:500000, 1: 300000 и 1:200000; крупномасштабные (топографические) - масштабов 1:100000, 1:50000, 1:25 000, 1: 10000. Принятый в Российской Федерации масштабный ряд заканчивается топографическими планами масштабов 1:5000, 1:2000, 1:1000, 1:500. В строительстве иногда составляют планы в масштабах

:200, 1:100 и 1:50.

По назначению топографические карты и планы делятся на основные и специализированные.К основным относятся карты и планы общегосударственного картографирования. Это карты многоцелевого назначения, поэтому на них отображают все элементы местности.

Специализированные карты и планы создаются для решения конкретных задач отдельной отрасли. На них выборочно показывают ограниченный круг элементов (например, геологии, почвенных структур). К специализированным относятся и изыскательские планы, используемые только в период проектирования и строительства данного вида сооружений. Для удобства издания и практического пользования топографическую карту большой территории делят на листы (рис.15). Каждый лист ограничен меридианами и параллелями, длина дуг которых зависит от масштаба карты. Разделение мноroлистной карты на листы по определенной системе называется разграфкой, система обозначения листов многолистной карты - номенклатурой.

Рис. 15. Деление карты масштаба: 1:100000 на листы карт масштабами 1:50000, 1:25000 и 1:10000

В основу номенклатуры положена международная разграфка листов карты масштаба 1:1000000. Листы карты этого масштаба ограничены меридианами и параллелями по широте 4º, по долготе 6º. Каждый лист занимает только ему принадлежащее место, будучи обозначен заглавной латинской буквой, определяющей горизонтальный пояс, и арабской цифрой, определяющей номер вертикальной колонки. Например, лист карты масштаба 1:1000000, на котором находится Москва, имеет номенклатуру N-37.

Разграфка карт более крупных масштабов получается последовательным делением листа карты масштаба 1:1000000. Одному листу карты масштаба 1:1 000000 соответствуют: четыре листа масштаба 1:500 000, обозначаемые буквами А, Б, В, Г (номенклатура этих листов имеет вид, например, N-37-A); девять листов масштаба 1:300000, обозначаемых римскими цифрами І,ІІ,..., IX (например, IX -N-37); 36 листов масштаба 1:200000, обозначаемых также римскими цифрами (например, N-37-I); 144 листа масштаба 1:100000, обозначаемые арабскими цифрами от 1 до 144 (например, N-37-144).

Одному листу карты 1:100000 соответствуют четыре листа карты масштаба 1: 50 000, обозначаемые буквами А, Б, В, Г; номенклатура листов этой карты имеет вид, например, N-37-144-A. Одному листу карты 1:50000 соответствуют четыре листа карты масштаба 1: 25000, обозначаемые буквами а, б, в, г, например N-37-144-A-a. Одному листу карты 1:25000 соответствуют четыре листа карты 1:10000, обозначаемые цифрами 1, 2, 3, 4, например N-37-144-A-a-l.

На рис.15 показана нумерация листов карт масштабов 1:50000... 1:10000, составляющих лист карты масштаба 1:100000.

Разграфка листов крупномасштабных планов производится двумя способами. Для съемки и составления планов на площади свыше 20 км² за основу разграфки принимают лист карты масштаба

:100000, который делят на 256 частей для масштаба 1:5000, а каждый лист масштаба 1:5000 - на девять частей для планов масштаба 1:2000. В этом случае номенклатура листа масштаба 1:5000 имеет вид, например, N-37-144(256),а масштаба 1:2000 - N-37-144(256-И).

Для планов участка площадью менее 20 км² используют прямоугольную разграфку (рис.16) для масштаба 1:5000 с рамками листа 40х40 см, а для масштабов 1:2000...1:500 - 50х50 см. За основу прямоугольной разграфки принимают лист масштаба 1: 5000, обозначаемый арабскими цифрами (например, 1). Листу плана в масштабе 1:5000 соответствуют четыре листа в масштабе 1:2000, обозначаемые буквами А, Б, В, Г. Листу плана в масштабе 1:2000 соответствуют четыре листа в масштабе 1:1000, обозначаемые римскими цифрами, и 16 листов в масштабе 1:500, обозначаемые арабскими цифрами.

Рис. 16. Прямоугольная разграфка листа плана

Показанные на рисунке планы масштабов 1:2000, 1:1000, 1:500 имеют соответственно номенклатуру 2-Г, 3-Б-IV, 4-В-16.

Решение задач на планах и картах

Географические координаты точки А (рис. 17.) широту φ и долготу λ определяют на плане или карте, пользуясь минутными шкалами рамок трапеции.

Для определения широты через точку А проводят линию параллельно рамкам трапеций и берут отсчеты в местах пересечения со шкалой западной или восточной рамки.

Аналогично для определения долготы через точку А проводят меридиан и берут отсчеты по шкалам северной или южной рамки.

Рис. 17. Определение координат точки на топографическом плане: 1 - вертикальная километровая линия; 2 - цифровое обозначение горизонтальных линий сетки; 3 - цифровые обозначения вертикальных линий координатной сетки; 4 - внутренняя рамка; 5 - рамка с минутами; 6 - горизонтальная километровая линия

В приведенном примере широта φ = 54º58,6′ с. ш., долгота λ = 37º31,0′ в. д.

Прямоугольные координаты X_Aи Y_A точки А определяют относительно километровых линий сетки.

Для этого измеряют расстояние ∆X и ∆Y по перпендикулярам до ближайших километровых линий с координатами X₀ и Y₀ и находят

X_A = X₀ + ∆X

и

Y_A= Y₀ + ∆Y.

Расстояния между точками на планах и картах определяют с помощью линейного или поперечного масштаба, криволинейные отрезки - прибором курвиметром.

Для измерения дирекционного угла линии через начальную ее точку проводят линию, параллельную оси абсцисс, и непосредственно при этой точке измеряют дирекционный угол. Можно также продолжить линию до пересечения ею ближайшей линии ординат координатной сетки и измерить дирекционный угол в точке пересечения.

Для непосредственного измерения истинного азимута линии через ее начальную точку проводят меридиан (параллельно восточной или западной рамке трапеции) и относительно него измеряют азимут.

Так как меридиан проводить трудно, можно определить сначала дирекционный угол линии, а затем по приведенным формулам вычислить истинный и магнитный азимуты.

Определение крутизны ската. Крутизна ската характеризуется углом наклона ν, который образует линия местности, например АВ, с горизонтальной плоскостью Р(рис.18).

tg ν = h/a, (15.1)

где h - высота сечения рельефа; а - заложение.

Зная тангенс, по таблицам значений тригонометрических функций или с помощью микрокалькулятора находят значение угла наклона.

Крутизну ската характеризуют также уклоном линии

i= tgν. (15.2)

Уклон линии измеряют в процентах или промилле (‰), т. е. тысячных долях единицы.

Рис. 18. Схема к определению крутизны ската

Как правило, при работе с картой или планом угол наклона либо уклон ската определяют, пользуясь графиками (рис.19) масштабами заложений.

Рис. 19. Графики заложений к плану масштаба 1:1000 при высоте сечения рельефа h = 1,0м а - для углов наклона; б - уклонов.

Для этого с плана берут заложение между двумя горизонталями по данному скату, затем по графику находят то место, где расстояние между кривой и горизонтальной прямой равно этому заложению. Для найденной таким образом ординаты читают значение ν или iпо горизонтальной прямой (на приведенных графиках отмечено звездочками: ν = 2,5º; i= 0,05 = 5% = 50‰).

Пример 1. Определить угол наклона и уклон ската местности между горизонталями на плане масштаба 1:1000, если заложение равно 20мм, высота сечения рельефа h = 1,0м. На местности заложению будет соответствовать длина отрезка 20мм ∙ 1000 = 20000мм = 20м. По формулам (15.1) и (15.2) tgν = i = 1:20 = 0,05. Следовательно, i = 5% = 50‰, а ν = 2,9º.

Определение отметок точек местности. Если точка расположена на горизонтали, ее отметка равна отметке горизонтали. Когда точка К (рис. 20)находится между горизонталями с разными высотами, ее отметка Н_К определяется интерполированием (нахождением промежуточных значений величин) «на глаз» между отметками этих горизонталей.

Интерполирование заключается в определении коэффициента пропорциональности расстояния d от определяемой точки до меньшей по значению горизонтали Н_МГ.К величине заложения а, т.е. отношения d/а, и умножения его на значение высоты сечения рельефа h.

Пример 2. Отметка точки К, расположенной между горизонталями с отметками 150 и 152,5м (рис. 20, а),

H_K = H_М.Г + (d/a)h = 150 + 0,4 ∙ 2,5 = 151м.

Рис. 20. Определение отметок точек по горизонталям: а…г - схемы при высоте сечения h = 2,5м

Если определяемая точка расположена между одноименными горизонталями - на седловине (рис.20, б) или внутри замкнутой горизонтали - на холме или котловине (рис.20, в, г), то ее отметку можно определить лишь приближенно, считая, что она больше или меньше высоты этой горизонтали на 0,5h. Например, на рисунке для седловины отметка точки Кравна 138,8м, для холма - 128,8м, котловины - 126,2м.

Проведение на карте линии заданного предельного уклона(рис. 21). Между заданными на карте точками А и В требуется провести кратчайшую линию так, чтобы ни один отрезок не имел уклона больше заданного предельного i_пр.

Рис. 21. Схема проведения на карте линии заданного предельного уклона

Проще всего задача решается с помощью масштаба заложения для уклонов. Взяв по нему раствором циркуля заложение а_пр, соответствующее уклону, засекают последовательно точки 1...7 все горизонтали от точки А до точки В. Если раствор циркуля меньше расстояния между горизонталями, то линию проводят по кратчайшему направлению. Соединив все точки, получают линию с заданным предельным уклоном. Если нет масштаба заложений, то заложение а_пр можно подсчитать по формуле а_пр = h/(i_прМ), где М - знаменатель числового масштаба карты.

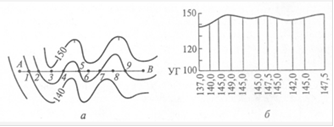

Рис. 22. Схема построения профиля по заданному направлению: а - направление по карте; б - профиль по направлению

Построение профиля местности по заданному на карте направлению. Рассмотрим построение профиля на конкретном примере (рис. 22). Пусть требуется построить профиль местности по линии АВ. Для этого линию АВ переносят в масштабе карты на бумагу и отмечают на ней точки 1, 2, 4, 5, 7, 9, в которых она пересекает горизонтали, а также характерные точки рельефа (3, 6, 8). Линия АВ служит основанием профиля. Взятые с карты отметки точек откладывают на перпендикулярах (ординатах) к основанию профиля в масштабе, в 10 раз превышающем горизонтальный масштаб. Полученные точки соединяют плавной линией. Обычно ординаты профиля уменьшают на одну и ту же величину, т. е. строят профиль не от нуля высот, а от условного горизонта УГ (на рис. 22 за условный горизонт принята высота, равная 100м).

С помощью профиля можно установить взаимную видимость между двумя точками, для чего их нужно соединить прямой линией. Если построить профили из одной точки по нескольким направлениям, то можно нанести на карту или план участки местности, не видимые с этой точки. Такие участки называют полями видимости.

Вычисление объемов(рис. 23). По карте с горизонталями можно вычислить объемы горы и котловины, изображаемых системой горизонталей, замыкающихся в пределах небольшой площади. Для этого формы рельефа делят на части, ограниченные двумя соседними горизонталями. Каждую такую часть можно приближенно принять за усеченный конус, объем которого V= (1/2)(Si+ Si+I)h_c, где Si и Si+I - площади, ограниченные на карте нижней и верхней горизонталями, являющимися основаниями усеченного конуса; h_c- высота сечения рельефа; i = 1, 2,..., k - текущий номер усеченного конуса.

Площади S измеряют планиметром (механическим или электронным).

Приближенно площадь участка можно определить, деля его на множество правильных математических фигур (трапеций, треугольников и т.п.) и суммируя по площади. Объем V_в самой верхней части вычисляют как объем конуса, площадь основания которого равна S_B а высота h - разности отметок верхней точки t и горизонтали, ограничивающей основание конуса:

Рис. 23. Схема определения объема

V_B = (S_B/ 3)∙h

Если отметка точки t на карте не подписана, то принимают h = h_c/2. Полный объем вычисляют как сумму объемов отдельных частей:

= V₁ + V₂+... + V_k+ V_B,

где k - число частей.

Измерение площадей на картах и планах требуется для решения различных инженерно-экономических задач.

Известны три способа измерения площадей на картах: графический, механический и аналитический.

К графическому способу можно отнести способ разбиения измеряемой площади на простейшие геометрические фигуры и способ, основанный на использовании палетки.

В первом случае подлежащая измерению площадь разделяется на простейшие геометрические фигуры (рис. 24.1), площадь каждой из которых вычисляют по простым геометрическим формулам и общая площадь фигуры определяется как сумма площадей геометрических частных фигур:

S = S₁ + S₂ + S₃ = (ab/2) + cd + (hf/2)

Рис. 24. Графические способы измерения площади фигуры на карте или плане

Во втором случае площадь покрывается палеткой, состоящей из квадратов (см. рис. 24.2), каждый из которых является единицей измерения площади. Площади неполных фигур учитываются на глаз. Палетка изготовляется из прозрачных материалов.

Если участок ограничен ломаными линиями, то площадь его определяют разбиением на геометрические фигуры. При криволинейных границах площадь проще определить по палетке.

Механический способ заключается в вычислении площадей на картах и планах с помощью полярного планиметра.

Полярный планиметр состоит из двух рычагов полюсного 1 и обводного 4, шарнирно соединенных друг с другом (рис. 25,а).

Рис. 25. Полярный планиметр: а - внешний вид; б - отсчет по счетному механизму

Рис.

На конце полюсного рычага имеется грузик с иглой - полюс 2, обводной рычаг на одном конце имеет счетный механизм 5, на другом - обводной индекс 3. Обводной рычаг имеет переменную длину. Счетный механизм (рис. 25, б)состоит из циферблата 6, счетного барабана 7 и верньера 8. Одно деление на циферблате соответствует обороту счетного барабана. Барабан разделен на 100 делений. Десятые доли малого деления барабана оценивают по верньеру. Полный отсчет по планиметру выражают четырехзначным числом: первую цифру отсчитывают по циферблату, вторую и третью - по счетному барабану, четвертую - по верньеру. На рис. 25, б отсчет по счетному механизму равен 3682.

Рис. 26. Аналитический способ измерения площади

Установив обводной индекс на начальной точке контура измеряемой фигуры, берут по счетному механизму отсчет а, затем обводным индексом ведут по ходу часовой стрелки по контуру до начальной точки и берут отсчет b. Разность отсчетов b - а представляет площадь фигуры в делениях планиметра. Каждому делению планиметра соответствует на местности или плане площадь, называемая ценой деления планиметра Р. Тогда площадь обводимой фигуры определяют по формуле

S = P(b - a)

Для определения цены деления планиметра измеряют фигуру, площадь которой известна или которую можно определить с большой точностью. Такой фигурой на топографических планах и картах является квадрат, образованный линиями координатной сетки. Цену деления планиметра Р вычисляют по формуле

P = S_изв/ (b - a),

где S_изв - известная площадь фигуры; (b - a) - разность отсчетов в. начальной точке при обводе фигуры с известной площадью.

Аналитический способ состоит в вычислении площади по результатам измерений углов и линий на местности. По результатам измерений вычисляют координаты вершин X,Y. Площадь Р полигона 1-2-3-4 (рис. 26) можно выразить через площади трапеций

Р = Р_{1′-1-2-2′} + Р_{2′-2-3-3′} - Р_{1′-1-4-4′} - Р_{4′-4-3-3′} = 0,5{(x₁ + x₂)(y₂ - y₁) + (x₂ + x₃)(y₃ - y₂) -(x₁ + x₄)(y₄ - y₁) - (x₄ + x₃)(y₃ - y₄)}.

Произведя преобразования, получаем две равнозначные формулы для определения удвоенной площади многоугольника

2Р = x₁(y₂ - y₄) + x₂(y₃ - y₁) + x₃(y₄ - y₂) + x₄(y₁ - y₃);

Р = y₁(x₄ - x₂) + y₂(x₁ - x₃) + y₃(x₂ - x₄) + y₄(x₃ - x₁).

Вычисления легко выполняются на любом микрокалькуляторе.

Точность определения площадей аналитическим способом зависит от точности измеренных величин.
