Определение приведенного сопротивления теплопередаче неоднородных участков трехслойных панелей из листовых материалов

В зонах соединительных элементов трехслойных панелей из листовых материалов (тавров, двутавров, швеллеров, z -образных профилей, стержней, болтов, обрамляющих торцы панелей элементов и прочее) условно полагается, что теплопередача через ограждение происходит двумя путями: преобладающая — через металлические включения и через утеплитель. Такое расчленение теплового потока позволяет представить прохождение теплоты через цепь, состоящую из последовательно и параллельно соединенных тепловых сопротивлений r _i, °С/Вт, для которой возможно рассчитать общее сопротивление по следующим элементарным зависимостям:

r ' + r " = r, °С/Вт; (П.1)

1 / r ' + 1 / r " = 1 / r, Вт/°С; (П.2)

R_o = r А, м²·°С/Вт. (П.3)

Наиболее распространенные тепловые сопротивления, встречающиеся в трехслойных панелях из листовых материалов, следует определять по формулам для:

1) примыкания полки профиля к облицовочному металлическому листу

, (П.4)

где ;

a — коэффициент теплоотдачи поверхности панели, Вт/(м²·°С);

l _m — теплопроводность металла, Вт/(м·°С);

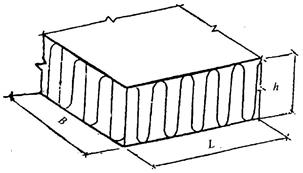

А = BL — площадь зоны влияния теплопроводного включения, м², шириной В и длиной L; для профилей, когда В превышает ширину зоны теплового влияния профиля, L = 1 м;

d — толщина облицовочного листа, м;

при b B / 2 > 2 th (b B / 2)» 1.

При примыкании полки металлического профиля теплопроводностью l _m к неметаллическому листу с теплопроводностью l _nm при l _m >> l _nm

r = r ' r " / (r ' + r ") - 1 / (А a);

r ' – (d / l _nm + 1 / a) / (BL);

при В >> d; (П.5)

2) примыкания торца металлического стержня (болта) к облицовочному листу

r = {1 / [2p l _m d f (b, r ₁, r ₂)]} – n / (A a), (П.6)

где n — число болтов на расчетной площади;

r ₁ — радиус стержня, м;

r ₂ — радиус влияния болта, м.

Значения функции f (b, r ₁, r ₂) получают из графика рисунка П.1.

При r ₂ >> r ₁ f (b, r ₁, r ₂) = 1 / [0,1 - ln (b r ₁)];

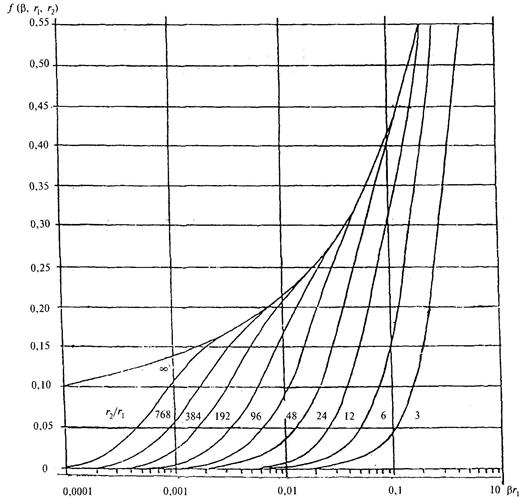

Рисунок П.1 — Функция f (b, r ₁, r ₂)

3) стенки профиля

r = h / (l _m d L). (П.7)

Для стенки с перфорацией (круглые, прямоугольные, треугольные отверстия) в формулу следует подставлять

l _eqv = x l _m,

где x — коэффициент, принимаемый по таблице П.1, h = r / с; r = у / (2 с).

Для стенки с перфорацией (круглыми отверстиями радиусом с с расстоянием между центрами соседних отверстий 2 с) в формулу (П.7) вместо l _m следует подставить l _eqv = x l _m;

4) металлического стержня

; (П.8)

5) примыкания металлического стержня к полке профиля

r = [ln (b / r ₁)] / (2p l _m d) при b >> r ₁; (П.9)

6) термовкладышей между облицовочным листом и полкой профиля

r = 1 / { L [l₁ (b / h ₁) + l₂ (2 / p)]}; (П.10)

7) теплоизоляционного слоя

r = h / (l _ins BL), (П.11)

где l _ins — теплопроводность материала теплоизоляционного слоя, Вт/м·°С;

8) наружной и внутренней поверхностей панели

r _ext = 1 / (a _ext A); r _int = 1 / (a _int A). (П.12)

Таблица П.1 — Значения коэффициента x
