Жаттығу. Диаграмма тұрғызу

1. Жұмыстық бетте (Лист2) 6-суреттегідей кесте құрыңыз;

2. Кестедағы Итого бағанында СУММ функциясын пайдаланып, оның аргументінде ұяшықтар диапазонын көрсетіп, формуланы қалған ұшықтарға көшіру арқылы қажет мәліметтерді толтырып алыңыз;

3. Осы кесте үшін екі диаграмма құрыңыз:

§ Ивановтың ай сайынғы алған премияларын көрсететін дөңгелек диаграмма (Круговая диаграмма), ол үшін:

1) Қажет мәліметтер тұрған диапазонды белгілеп алыңыз;

2) Саймандар панеліндегі Диаграммы батырмасына шертіп, пайда болған терезеден Круговая типін таңдаңыз;

3) Диаграмма параметрлерін өзгертіңіз де сол бетке орналастырыңыз.

§ Баған түріндегі диаграмманы (гистограмма) өзіңіз қалаған мәліметтер үшін өз бетіңізше орындап көріңіз.

4. Беттің (Лист2) атын Диаграммы деп өзгертіңіз.

Өздік жұмыс тапсырмалары:

(Тапсырманы орындауға қажетті мәліметтер нұсқалар бойынша төменде берілген

8-кестедан алынады)

1. Келесі функция... графигін, берілген аралықта 0,1 қадаммен тұрғызыңыз /8-кесте, 1-тапсырма/.

1. Төмендегі қосымша кестеда /8.1 -кесте/ берілген өндіріс көрсеткіштерін пайдаланып диаграмма құрыңыз. Диаграммада... көрсету керек болғандықтан, соған сәйкес /8-кесте, 2- тапсырма/ типті таңдаңыз.

8.1-кесте

Кестеге шикізат өндірудің орташа көрсеткішін және ең жоғарғы,

ең төменгі көрсеткіштерді анықтайтын бағандар қосыңыз.

8-кесте

Нұсқа №	1 - тапсырма	2- тапсырма
	x ;	Уақыт бойынша өзгерісті және шикізат түрлері бойынша көрсеткіштер арасындағы қатынасты
	y=	Шикізаттың әрбір түрі жалпы өнімнің қанша бөлігін алатынын (2003 жылғы)
	y=	Әрбір жылғы мұнай өндіру көрсеткішін
	y=	Әрбір жылғы көмір өндіру көрсеткішін

Бақылау сұрақтары:

1. Excel кестелық процессорында функцияларды қандай тәсілдермен енгізуге болады?

2. Функциялардың қандай категорияларын білесіз?

3. Статистикалық функциялардың қызметі қандай?

4. Диаграмманы қалай тұрғызуға болады?

5. Диаграмманы редакциялауға не жатады?

ЗЕРТХАНАЛЫҚ ЖҰМЫС № 9

Тақырыбы: «Логикалық функциялар. Екі және үш шартқа тәуелді функциялардың графигін тұрғызу»

Мақсаты: Бірнеше шартқа тәуелді функцияның графигін тұрғызуға үйрету.

Негізгі түсініктер:

Логикалық функциялар қандай да болмасын бір шартқа тәуелді есептеулер жүргізуде қолданылады. Шарттарды көрсету үшін Excel программасында салыстыру амалдарының “ =”, “>”, “<”, “<>” (тең емес), “>=” (үлкен немесе тең), “<= “ (кіші немесе тең) белгілері пайдаланылады.

ЕСЛИ( лог_выражение; значение_если_истина; значение_если_ложь ) функциясы,функция аргументіндегі логикалық өрнек(лог_выражение) ақиқат мәнге ие болғанда, аргументтегі бірінші мәнді (значение_если_истина), ал қарсы жағдайда екінші мәнді (значение_если_ложь) береді. Мұндағы,

лог_выражение – бұл нәтижесі, екінің бірі, яғни не АҚИҚАТ немесе ЖАЛҒАН болатын логикалық өрнек.

значение_если_истина – бұл лог_выражение АҚИҚАТ болғандағы мән, егер осы жағдайда функцияның жазылуында бұл аргумент (значение_если_истина) түсіп қалған болса, онда функцияның мәні де АҚИҚАТ болады.

значение_если_ложь – бұл лог_выражение ЖАЛҒАН болғандағы мән, егер осы жағдайда функцияның жазылуында бұл аргумент (значение_если_ложь) түсіп қалған болса, онда функцияның мәні де ЖАЛҒАН болады.

Мысалы: B1 ұяшыққа =ЕСЛИ(A1<20000; 12; 15) формуласы жазылған. Егер A1 ұяшығына 30000 саны енгізілетін болса, онда нәтижесінде B1 ұяшықта 15 саны шығады, себебі 30000<20000 шарт ЖАЛҒАН болып тұр.

И, ИЛИ функциялары күрделі шарттарды жазу үшін қолданылады:

И (логическое_выражение1; логическое_выражение2;....) - АҚИҚАТ мән қабылдайды егер барлық аргументтер сәйкесінше АҚИҚАТ болса, ал қалған жағдайлардың бәрінде ЖАЛҒАН болады.

ИЛИ (логическое_выражение1; логическое_выражение2;...) - АҚИҚАТ мән қабылдайды егер ең болмағанда бір аргумент АҚИҚАТ болса, ал қалған жағдайлардың бәрінде ЖАЛҒАН болады.

Мысалы: Егер A1 ұяшығына [1, 4] аралықтағы сандардың бірін жазғанда В1 ұяшығындағы =ЕСЛИ (И(A1>=1;A1=<4);15;18) - өрнегінің мәні 15-ке тең болады, ал қалған жағдайда 18 болады.

ЕСЛИ немесе т. б. функцияларды аргумент ретінде қайталап қолдану арқылы күрделі шарттар жасалады. Мысалы:

= ЕСЛИ (A1<20000; 12; ЕСЛИ (A1<40000; 15; 18)) формуласы бойынша, егер A1 < 20000 болса, онда нәтиже 12 тең, қарсы жағдайда келесі тұрған A1 <40000 шарты тексеріледі, бұл шарт ақиқат болған жағдайда формула нәтижесі 15, ал жалған болғанда формула нәтижесі 18 болады.

1-жаттығу. Электрондық кестеда с туденттердің пән бойынша үлгірімі процентпен берілген. Үлгірім 45% кем болса студент аттестациядан өтпеген болып есептеледі. Студенттің аттестациядан өтке-өтпегенін формула көмегімен анықтаңыз.

1. Excel программасында Работа3 деген атпенжаңа құжат құрыңыз.

2. Құжаттың бірінші жұмыстық бетін (Лист1) Задание 1 деп өзгертіңіз.

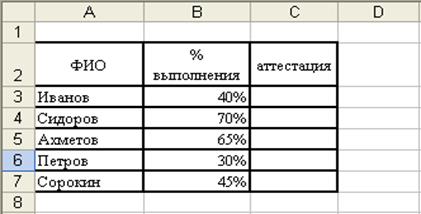

3. Кестені 7- суреттегідей толтырыңыз.

7-сурет

4. Студенттің аттестациядан өткен- өтпегенін тексеру үшін:

§ С3 ұяшығы белгіленеді. Вставка→Функция командасы орындалады. Пайда болған терезеден Логические категориясындағы, ЕСЛИ функциясын таңдайсыз.

§ Әрі қарай ЕСЛИ функциясының терезесіндегі Логическое выражение тұсына В3 ұяшықтағы мәнді, 45% салыстыратын шартты: В3>=45% түрінде жазамыз.Шартқа сәйкес:

§ Значение если_истина тұсына: «аттестован» жазылады;

§ Значение если_ложь тұсына: «не аттестован» жазылады;

§ ОК басылады;

7. Осы формула қалған ұяшықтарға көшіріледі.

2 -жаттығу. Аттестация 3 пән бойынша өтті. Студенттің барлық 3 пән бойынша аттестациялық үлгірімін текскру қажет.

1. Құжатыңыздағы келесі жұмыстық бетті (Лист2 ) Задание2 деп өзгертіңіз;

2. Кестені 8- суреттегідей толтырыңыз;

8- сурет

3. Сан мәндерін процентпен жазыңыз, ол үшін:

§ В3:D7 диапазон белгіленеді, диапазонның контекстік мәзірінен Формат ячеек командасы орындалады. Пайда болған терезенің Числа тізімінен Процентный форматы таңдалынады, Число десятичных знаков тұсына 0 жазылады;

4. Е3 ұяшығында ЕСЛИ функциясы шақырылады;

5. Формулалар жолының сол жағындағы

белгісіне шертіледі;

6. Пайда болған тізімнен Другие функции таңддалынып, Логические категориясындаығы И функциясы белгіленеді;

7. И функциясының терезесіндегі Логическое_значение1: B3>=45%, Логическое_значение2: C3>=45%, Логическое_значение3: D3>=45% түрінде толтырылады;

8. формулалар жолындағы ЕСЛИ шертіледі;

§ Значение если_истина тұсына: «аттестован» жазылады;

§ Значение если_ложь тұсына: «не аттестован» жазылады;

9. ОК басылады;

10. Формула қалған ұяшықтарға жазылады.

3-жаттығу. Екі шартқа тәуелді функцияның графигін берілген аралықта 0,2 қадаммен салыңыз.

1. Үшінші жұмыстық бетті (Лист3) Задание 3 деп өзгертіңіз;

2. А бағанға екінші жолдан бастап (А2 ұяшықтан бастап) х - тің [-1; 1] аралығындағы мәндерін 0,2 қадаммен орналастырыңыз;

3. В2 ұяшыққа келесі,

=Если(А2<=0; (1+2*A2^2-sin(A2)^2)^(1/2); (2+A2)/(2+EXP(-0.1*A2))^(1/3)) формуланы Мастер функции көмегімен жазыңыз;

4. Қалған ұяшықтарға формуланы автоматты түрде көшіріңіз;

5. Функция графигін тұрғызыңыз.

Өздік жұмыс тапсырмалары:

(Тапсырманы орындауға қажетті мәліметтер нұсқалар бойынша төменде берілген

9-кестедан алынады)

3. Келесі функция... графигін, берілген аралықта 0,2 қадаммен тұрғызыңыз /9-кесте, 1-тапсырма/.

4. Берілген сөз есепті... Excel программасының логикалық функцияларын пайдаланып шығарыңыз /9-кесте, 2-тапсырма/.

9-кесте

№ вар	х жатқан аралық	1 -тапсырма	2 - тапсырма
			ax2+bx+c=0 түріндегі квадрат теңдеудің дискриминантын D= b2-4ac … тауып және ЕСЛИ функциясын қолдана отырып теңдеудің нақты түбірлерінің санын табыңыз. (Егер D>0, екі түбір бар)
			Фермадағы жасы 6 айдан 8 айға дейінгі қояндар салмағы 7 кг- нан аспауы керек, егер асып кетсе қояндарға берілетін витаминнің тәуліктік концентрация мөлшері 125 г. азайтылады. Қояндардың саны, жасы және салмағы белгілі деп есептеп осы айдағы концентрация мөлшерінің қаншаға азайтылатынын есептеңіз.
			Фирмадағы 5 қызметкердің әрқайсысы фирма орындап жатырған екі проектінің біреуіне ғана қатыса алады. Бірінші проект бойынша жалақыға 0,25% үстеме, ал екінші проект бойынша жалақыға 0,50% үстеме қосылады. Қызметкерлер жалақысын есептеуде ЕСЛИфункциясын қолданыңыз.
			Фирмадағы 5 қызметкердің еңбек стаждарын әртүрлі деп алып, олардың жалақыларын есептеңіз. Жалақыға қызметкердің еңбек стажына қарай: 1-4 жылға 15% үстеме, 5-10 жылға 30 % үстеме, 10 жылдан асқандарға 50% үстеме қосылады. Қызметкерлер жалақысын есептеуде логикалық функцияларды қолданыңыз
			Дүкен заттары жеңілдетілген бағамен сатылып жатыр: саудасы 50 000 теңгеден асқан алушыға 5%, 1000 000 асса - 10 %, 2000 000 асса- 20% жеңілдік жасалады. Сатып алушының нақты төлейтін ақшасын логикалық функцияларды қолданып есептеңіз.

Бақылау сұрақтары:

1. Қандай логикалық функцияларды білесіз?

2. Если функциясы қалай жазылады және орындалады?

3. И функциясы қалай жазылады және орындалады?

4. ИЛИ функциясы қалай жазылады және орындалады?

5. Логикалық өрнектер қандай мәндер қабылдай алады?

ЗЕРТХАНАЛЫҚ ЖҰМЫС №10

Тақырыбы: «Беттер (поверхность) тұрғызу. “Подбор параметра” командасын пайдаланып теңдеулерді шешу»

Мақсаты: MS Excel кестелік процессорының мүмкіндіктерін бет тұрғызуда және теңдеу шешуде пайдалана білуге үйрету.

Негізгі түсініктер:

Excel программасында кеңістікте орналасқан беттерді тұрғызу кестеда мәндері берілетін екі айнымалыға (мысалы, х, у) тәуелді функцияның (мысалы, z) мәндерін есептеу формуласы арқылы орындалады.

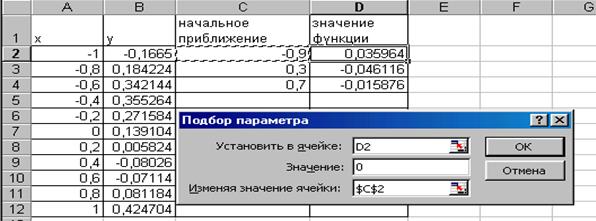

Сондай-ақ, Excel программасында Сервис->Подбор параметра командасын пайдаланып теңдеулерді жуықтап шешу мүмкіндігі де қарастырылған. Жоғары математика курсынан белгілі теңдеудің түбірін жуықтап шешу әдісін қолданғанда әуелі түбір жатқан аралық анықталады. Мұндай аралықтар үшін олардың шеткі нүктелеріндегі функция мәндерінің таңбалары әртүрлі болуы шарт. Аралық анықталғаннан кейін сол аралықтағы түбірдің мәнін, Сервис->Подбор параметра командасын қолдана отырып белгілі бір дәлдікке дейін жуықтап табуға болады.

1- жаттығу. Бет (поверхность) тұрғызу. Беттің формуласы:

1. Өз бумаңызда Лаб_Ex_10 деп аталатын жұмыс кітабын құрыңыз.

2. х -тің мәндерін 0,2 қадаммен А2 ұяшықтан бастап баған түрінде енгізіңіз;

3. у -тің мәндерін 0,2 қадаммен В1 ұяшықтан бастап жол түрінде енгізіңіз;

4. В2 ұяшыққа формула: =3*А2^2 – 2* SIN(B1)^2*B1^2 жазыңыз;

Формуланы жазып болғаннан кейін оны қалған ұяшықтарға көшіру кезінде адрестердің дұрыс өзгеруін бақылап көріңіз, қорытынды жасаңыз: х-тің мәндері барлық уақытта А бағанында болуы керек, сондықтан баған өзгеріп кетпес үшін оның алдына абсолют адрестің белгісі қойылады, яғни $А болады, ал у -тің мәндеріне сәйкес бірінші жолдың адресі $1 болып өзгереді.

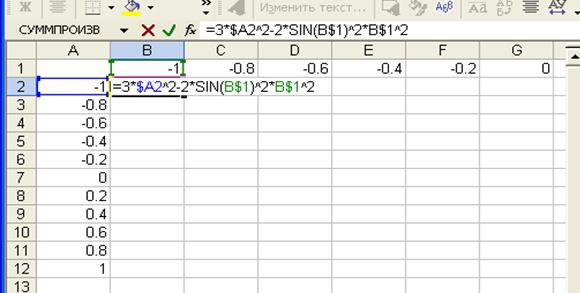

5. Ендеше осыған сәйкес В2 ұяшықтағы формуланы: =3*$А2^2 – 2* SIN(B$1)^2*B$1^2 түрге келтіреміз /9-сурет/;

6. z –тің қалған мәндерін толтыру маркерін пайдалана отырып, шығарыңыз;

7. Ол үшінВ2:В12 диапазонды белгілеп алып толтыру маркерін сәйкес тіктөртбұрышты обылыс толғанға дейін созасыз;.

9-сурет

8. Кестені х, у, z. мәндерімен қоса белгілеп алыңыз;
