Поправки на угол места цели
|
|
При расположении цели выше или ниже горизонта оружия между линией прицеливания и горизонтом оружия образуется.угол, называемый углом места цели. Последний считается положительным, когда цель находится выше горизонта оружия (схема 77), и отрицательным, когда цель ниже. Поправки на угол места цели определяются по сводной таблице, общей для винтовок и пулеметов (табл. 19).

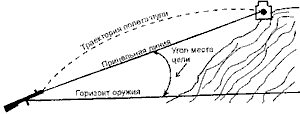

Схема 77. Образование положительного угла места цели
Задача. Определить поправку на угол места цели +40° при стрельбе в горах на расстоянии 400 метров.
Решение. По таблице поправок на угол места цели находим:
пуля упадет на 50 метров ближе цели, следовательно, устанавливается прицел "4 1/2" деления.
Существуют также упрощенные таблицы поправок на угол места цели. Они различны для легких и тяжелых пуль. Внимание! При стрельбе из снайперской винтовки СВД патронами "снайперские" и патронами с пулями "серебряный носик" одновременно руководствоваться табл. 20 для пули образца 1908 г.
Таблица 19 Поправочные данные на угол места цели для стрельбы из винтовки СВД и ротного пулемета
| Наклонная дальность, м | |||||||||||
| Угол места цели | Поправка по дальности (ближе - дальше от,цели м) | ||||||||||
| -35 | при стрельбе вниз | -26 | -34 | -39 | -А\ | -44 | -47 | -52 | -58 | -66 | -75 |
| -30 | -16 | -24 | -30 | -33 | -35 | -37 | -41 | -45 | -51 | -57 | |
| -25 | -9 | -17 | -23 | -26 | -27 | -29 | -31 | -34 | -38 | -43 | |
| -20 | -5 | -11 | -16 | -19 | -21 | -22 | -24 | -26 | -28 | -32 | |
| -15 | -3 | -7 | -10 | -13 | -15 | -16 | -17 | -18 | -20 | -23 | |
| -10 | -3 | -5 | -8 | -9 | -10 | -12 | -13 | -15 | |||
| -5 | -1 | -3 | -4 | -4 | -5 | -6 | -6 | -7 | -8 | ||
| - 0 | |||||||||||
| +5 | при стрельбе вверх | +1 | +3 | +11 | +22 | +38 | +51 | +58 | +64 | ||
| +10 | +5 | +11 | +20 | +37 | +54 | +68 | +77 | +83 | |||
| +15 | -2 | -6 | -1 | +7 | +16 | +32 | +46 | +58 | +66 | +74 | |
| +20 | -5 | -10 | -2 | +5 | +13 | +21 | +29 | +38 | +47 | +54 | |
| +25 | -8 | -17 | -12 | -6 | +7 | +14 | +22 | +29 | +34 | ||
| +30 | -12 | -25 | -24 | -19 | -14 | -8 | -2 | +4 | +8 | +11 | |
| +35 | -18 | -34 | -36 | -34 | -30 | -26 | -22 | -19 | -17 | -16 | |
| +40 & | -25 | -Л4 | -47 | -50 | -49 | -48 | -47 | -46 | -45 | -45 | |
| +45 | -31 | -53 | -61 | -68 | -72 | -74 | -75 | -76 | -77 | -78 | |
| +50 | -37 | -61 | -77 | -88 | -97 | -103 | -106 | -109 | -112 | -114 |
Поправка со знаком "плюс" - пули перелетают через цель на указанное в таблице расстояние
Поправка со знаком "минус" - пули ложатся, не долетая до цели на указанное в таблице расстояние
Упрощенный практический способ поправок на угол места цели при стрельбе в горах
(из наставления по винтовке СВД)
Если при стрельбе цель находится выше или ниже снайпера, а угол места цели при этом составляет;
- 15-30°, то точку прицеливания на дистанциях свыше 700 метров следует выбирать на нижнем крае цели;
- 30-45°, то прицел, соответствующий дальности до цели, необходимо уменьшать на одно деление на дистанциях свыше 700 метров и на полделения - на дистанциях от -400 до 700 метров;
- 45-60°, то прицел, соответствующий дальности до цели, необходимо уменьшать на два деления на дальностях свыше 700 метров и на одно деление на дистанциях от 400 до 700 метров.
СТРЕЛЬБА В ГОРАХ БОЕПРИПАСАМИ ПРЕЖНИХ ЛЕТ ВЫПУСКА
(БОЕВОЙ УСТАВ ГОРНОСТРЕЛКОВЫХ ПОДРАЗДЕЛЕНИЙ)
При стрельбе в горах дальность полета пули увеличивается савнительно со стрельбой на равнинной местности вследствие уменьшения плотности воздуха в зависимости от высоты над уровнем моря. Для учета влияния плотности воздуха и внесения юправки в установку прицела при ведении огня в горах следует руководствоваться табл. 20.
Таблица 20
| Дистанции стрельбы, м | Пуля о6р. 1930 г. | Пуля обр. 1908 г. | ||||||||
| Высота местности над уровнем моря, м | ||||||||||
| Прицел уменьшить (в делениях прицела) | ||||||||||
| - | - | - | - | - | - | - | 1/2 | 1/2 | 1/2 | |
| - | - | 1/2 | 1/2 | 1/2 | - | 1/2 | 1/2 | 1/2 | 1/2 | |
| - | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | |||
| - | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | ||||
| 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1 1/2 | |||||
| 1/2 | 1/2 | 1/2 | 1 1/2 | 1 1/2 |
ПРИМЕЧАНИЕ. В таблице приведены приближенные цифры. При стрельбе необходимо следить за падением пуль и результатами огня и соответственно им вносить необходимые поправки.
На изменение дальности полета пули при стрельбе в горах оказывают также влияние значительные углы места цели. Поправки на влияние углов места цели следует производить, руководствуясь табл. 21, 22.
Таблица 21 Для тяжелой пули образца 1930 г.
| Дистанции стрельбы (наклонная дальность) | ||||||||
| Углы места цели в градусах | Поправки по дальности в делениях прицела (прицел убавлять) | |||||||
| -30 | -1/2 | -1/2 | -1/2 | -1/2 | -1/2 | -1/2 | -1/2 | -1/2 |
| -20 | - | - | - | -1/2 | -1/2 | -1/2 | -1/2 | -1/2 |
| -10 | - | - | - | - | - | - | - | - |
| - | - | - | - | - | - | - | - | |
| +10 | - | - | - | - | - | - | - | - |
| +20 | - | - | - | - | - | - | - | - |
| +30 | -1/2 | -1/2 | -1/2 | -1/2 | -1/2 | -1/2 | -1/2 | -1/2 |
Таблица 22 Для легкой пули образца 1908 г.
| Дистанции стрельбы (наклонная дальность) | ||||||||
| Углы места цели в градусах | Поправки по дальности в делениях прицела (со знаком “минус” - убавлять, со знаком “плюс” - прибавлять) | |||||||
| -30 | -1/2 | -1/2 | -1/2 | -1/2 | -1/2 | -1/2 | -1/2 | -1/2 |
| -20 | - | - | - | - | -1/2 | -1/2 | -1/2 | -1/2 |
| -10 | - | - | - | - | - | - | - | - |
| - | - | - | - | +1/2 | +1/2 | +1/2 | +1/2 | |
| +10 | - | - | - | +1/2 | +1/2 | +1/2 | +1 | +1 |
| +20 | - | - | - | - | +1/2 | +1/2 | +1/2 | +1/2 |
| +30 | - | - | - | - | - | - | - | - |
