Характеристики генератора

Реферат по электротехнике

на тему:

«Синхронный генератор»

Выполнил: уч. группы 31/32

Семко А.В.

Проверил: Николаева С.И.

Г. Севастополь

Г.

Характеристики генератора

О свойствах синхронного генератора (СГ) судят по его характеристикам:

1. Характеристика холостого хода: E(I_в) при I=0 и при n= n_ном.

При I_в=0 остаточным магнитным потоком наводится небольшая ЭДС E_х.

При (т.к. ).

Наступает насыщение магнитопровода – излом кривой. Точка (U_ном, I_{в ном}) расположена до насыщения – так проектируют СГ.

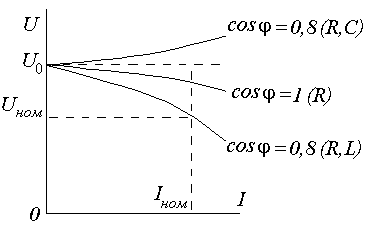

2. Внешняя характеристика: U(I) при I_в = I_{в ном}; cosj=const; n= n_ном.

При I =0 U= U₀.

С ростом тока I при активной нагрузке напряжение U падает.

Изменение напряжения происходит в основном из-за реакции якоря. Если нагрузка активная, то поток изменяется незначительно.

При активно-индуктивной нагрузке реакция якоря – продольно-размагничивающая. Поток изменяется значительно, что приводит к сильному изменению напряжения.

При активно-емкостной нагрузке реакция якоря будет продольно-намагничивающая, поток будет возрастать, что приводит к небольшому увеличению напряжения.

Стабилизация напряжения достигается регулированием тока возбуждения.

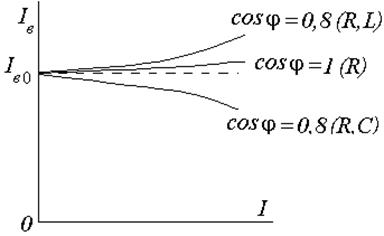

3. Регулировочная характеристика: I_в (I) при U =const; cosj=const; n= n_ном. U= U_ном.

Эта характеристика показывает, как надо регулировать ток возбуждения при изменении нагрузки СГ, чтобы напряжение на его зажимах оставалось неизменным (искусственная характеристика).

Обычно регулировка напряжения, для того, чтобы U =const оставалось неизменным при изменении нагрузки I, осуществляется автоматически по схеме, где ТТ – трансформатор тока; Т – понижающий трансформатор.

Принцип регулирования:

При увеличении нагрузки I напряжение U падает (по внешней характеристике), но при этом ток I_у возрастает, что приводит к увеличению тока возбудителя I_в и к увеличению магнитного потока F, ЭДС и напряжения U.
