Устройство и принцип работы синхронного генератора

Синхронными называются электрические машины, частота вращения которых связана постоянным соотношением с частотой сети переменного тока, в которую эта машина включена. Синхронные машины служат генераторами переменного тока на электрических станциях, а синхронные двигатели применяются в тех случаях, когда нужен двигатель, работающий с постоянной частотой вращения. Синхронные машины обратимы, т.е., могут работать и как генераторы и как двигатели. Синхронная машина переходит от режима генератора к режиму двигателя в зависимости от того, действует на неё вращающая или тормозящая механическая сила. В первом случае она получает на валу механическую, а отдаёт в сеть электрическую энергию, а во втором случае она получает из сети электрическую, а отдаёт на валу механическую.

Синхронная машина имеет две основных части: ротор и статор, причём статор не отличается от статора асинхронной машины. Ротор синхронной машины представляет собой систему вращающихся электромагнитов, которые питаются постоянным током, поступающим в ротор через контактные кольца и щётки от внешнего источника. В обмотках статора под действием вращающегося магнитного поля наводится ЭДС, которая подаётся на внешнюю цепь генератора. Основной магнитный поток синхронного генератора, создаваемый вращающимся ротором, возбуждается посторонним источником – возбудителем, которым обычно является генератор постоянного тока небольшой мощности, который установлен на общем валу с синхронным генератором. Постоянный ток от возбудителя подаётся на ротор через щётки и контактные кольца, установленные на валу ротора. Число пар полюсов ротора обусловлено скоростью его вращения. У многополюсной синхронной машины ротор имеет p пар полюсов, а токи в обмотке статора образуют также p пар полюсов вращающегося магнитного поля (как у асинхронной машины). Ротор должен вращаться с частотой вращения поля, следовательно, его скорость равна:

n = 60f / p (9.1)

При f = 50Hz и p = 1 n = 3000 об/мин.

С такой частотой вращаются современные турбогенераторы, состоящие из паровой турбины и синхронного генератора большой мощности с ротором, который имеет одну пару полюсов.

У гидрогенераторов первичным двигателем служит гидравлическая турбина, скорость которой от 50 до 750 оборотов в минуту. В этом случае используются синхронные генераторы с явнополюсным ротором, имеющим от 4 до 60 пар полюсов.

Частота вращения дизельгенераторов, соединённых с первичным двигателем – дизелем, находится в пределах от 500 до 1500 об/мин.

В маломощных синхронных генераторах обычно используется самовозбуждение: обмотка возбуждения питается выпрямленным током того же генератора (рис.9.2).

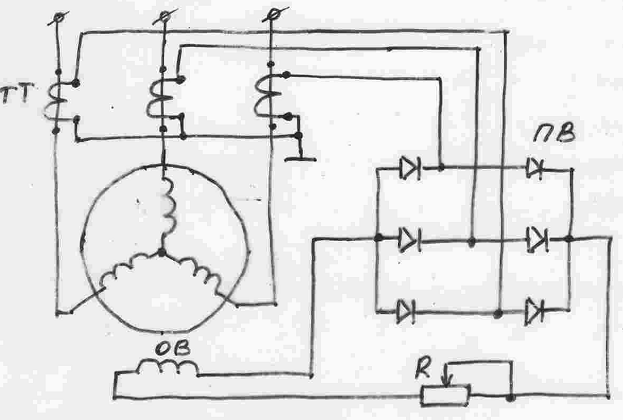

Рис.9.2.

Цепь возбуждения образуют трансформаторы тока ТТ, включённые в цепь нагрузки генератора, полупроводниковый выпрямитель, собранный по схеме трёхфазного моста, и обмотка возбуждения ОВ с регулировочным реостатом R.

Самовозбуждение генератора происходит следующим образом. В момент пуска генератора, благодаря остаточной индукции в магнитной системе, появляются слабые ЭДС и токи в рабочей обмотке генератора. Это приводит к появлению ЭДС во вторичных обмотках трансформаторов ТТ и небольшого тока в цепи возбуждения, усиливающего индукцию магнитного поля машины. ЭДС генератора возрастает до тех пор, пока магнитная система машины полностью не возбудится.

Среднее значение ЭДС, наводимое в каждой фазе обмотки статора:

Еср = c∙n∙Φ (9.2)

n – скорость вращения ротора;

Φ – максимальный магнитный поток, возбуждаемый в синхронной машине;

c – постоянный коэффициент, учитывающий конструктивные особенности данной машины.

Напряжение на зажимах генератора:

U = E - I ∙z, где

I – ток в обмотке статора (ток нагрузки);

Z – полное сопротивление обмотки (одной фазы).

Для точной подгонки амплитуды ЭДС величину магнитного потока регулируют путём изменения тока в обмотке возбуждения. Синусоидальность ЭДС обеспечивают приданием определённой формы полюсным наконечникам ротора в явнополюсных машинах. В неявнополюсных машинах нужного распределения магнитной индукции добиваются путём особого размещения обмоток возбуждения на поверхности ротора.
