Основные технические характеристики LOGO





Технические данные LOGO24 LOGO12/24RC LOGO24RC LOGO230RC
Напряжение питания = 24 В = 12/24 В ~ 24 В ~/= 115/240 В
Дискретные входы
Уровень сигнала: логического «0» логической «1»   = 5 В = 8 В   = 5 В (max) = 8 В (min)   ~ 5 В (max) ~ 12 В (min)   ~ 40 В / =30 В ~ 79 В / =79 В
Аналоговые входы 2 (= 0…10 В) - -
Дискретные выходы (ток нагрузки) 4 транзисторных (0,3 А) 4 релейных (10 А для активной; 3 А для индуктивной нагрузки)
Токовая защита электронная(1А) внешний плавкий предохранитель
Частота переключений 10 Гц 2Гц для активной; 0,5Гц для индуктивной нагрузки
Максимальная конфигурация LOGO с модулями расширения 24 дискретных входов, 8 аналоговых входов, 16 дискретных выходов
Сетевые средства подключения LOGO коммуникационные модули: CM ASi, CM LON, CM EIB/KNX
Встроенные часы реального времени - запас хода 80 ч, точность хода ± 2 c в сутки
Объем памяти программ 130 функциональных блоков (8 основных, 26 специальных)
Способы программирования LOGO: - с клавиатуры на языке FBD; - с помощью переносного модуля памяти; - с помощью программы LOGO!Soft Comfort (FBD / LAD)
Рабочая температура от 0 до + 55ºС
Класс защиты IP 20
Установка на профильной 35 мм DIN-рейке
РазмерыLOGO(Ш×В×Г) 72 × 90 × 55 мм
Размеры модулей расширения (Ш×В×Г) 36 × 90 × 55 мм

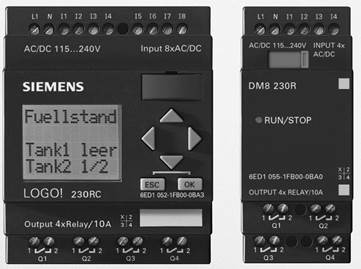

Рис. 1.1. Общий вид микроконтроллера LOGO и его модуля расширения



Рис. 1. Релейно-контактная схема.



Записываем логические функции управления выходами E и промежуточными реле К данной РКС:



Составляем матрицы Карно (таблицу состояний) для комбинационной части РКС.

Для выхода E1 Для выхода E2



Рис. 1.2. Бесконтактная схема управляющей программы на языке FBD







Рис. 1.3. Релейно-контактная схема на языке LAD





Лабораторная работа №2. Вариант 6.





Рис. 2.1. Конструкция контроллера Simatic S7-200 с CPU 226
