Зная число электромонтеров в группах можно определить общее число электромонтеров

N_1об=N_1то + N_1тр + N_1до + N_1кр =3,08+4,27+1,3+1,1=10,47 ставки.

6. Выберем штат инженерно-технических работников. В соответствии со справочными данными, приведенными в системе планово-предупредительных ремонтов и технического обслуживания электрооборудования, для руководителя электротехнической службой выбираем должность «Старший инженер-энергетик», т.к. в хозяйстве имеется 930 УЕЭ электроустановок, что находится в пределах от 500 до 1000 УЕЭ и соответствует этой должности.

Задача № 15. При эксплуатации электрооборудования объекта зарегистрировано N₀ = 23 отказов, из них n_iдв электродвигателей – 8, n_iмп магнитных пускателей – 5, n_iреле реле – 6, n_iэн электронагревательных приборов – 4. Средняя наработка t_i до отказа составила: t_iдв электродвигателей – 35 час, t_iмп магнитных пускателей – 50,5 час, t_iреле реле – 4,48 час, t_iэн электронагревательных приборов – 62,4 час. На восстановление затрачивалось t_вi время: одного электродвигателя 1,5 час, одного магнитного пускателя – 25 мин, одного реле – 15 мин, одного электронагревателя – 20 мин. Определить среднее время наработки до отказа объекта, среднее время восстановления объекта электрооборудования и коэффициент готовности электрооборудования. Решение:

1. Определим вес отказавших элементов по группам :

2. Находим среднее время наработки до отказа объекта электрооборудования

3. Находим среднее время восстановления объекта электрооборудования

=44,3/60=0,74 час.

4. Определим коэффициент готовности электрооборудования

.

Задача № 19. Для трехфазной синхронной машины, имеющей на якоре Z=24 паза и работающей при частоте вращения n₁ = 1500 об/мин в сети с частотой определить параметры обмотки: число полюсов 2р; число пазов на полюс и фазу q; полный шаг обмотки у, равный полюсному делению ; пазовый угол в электрических градусах. Вычертить развернутую схему однослойной двухплоскостной обмотки.

Решение:

1. Число пар полюсов машины (число катушечных групп)

Число полюсов машины

2. Число пазов на полюс и фазу (число катушек в катушечной группе)

3. Средний шаг обмотки, равный полюсному делению:

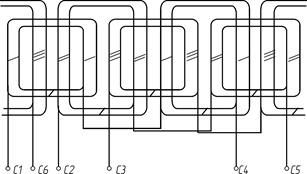

4. Пазовый угол: Однослойная двухплоскостная обмотка

Правило для составления развёрнутой схемы обмотки: 1.Число катушечных групп в фазе равно р;2. начало второй катушечной группы в фазе равно 1+2τ; 3. Катушечные группы соединяются в фазу последовательно согласно; 4. Начало второй фазы размещается через 1+2q.
