Инструменты для вращательного бурения

Шнековый буровой снаряд - применяют для бурения скважин диаметром до 150…250 мм и глубине до 80 м в породах с .

Рис. Конструкция шнекового бурового снаряда для вращательного бурения

Породоразрушающим инструментом является долото, присоединяющееся к шнекам - штангам с помощью хвостовика шестигранного сечения, входящего в гнездо в торце штанги пальца с шайбой и шплинтом.

Лезвие коронки армируют пластинками твердого сплава ВК-8.

Штанги-шнеки изготовляют из труб, к поверхности которых приваривают спираль из полосовой стали.

Колонковый буровой снаряд используют при бурении взрывных скважин диаметром до 100…150 мм, глубиной до 30-50 м.

Рис. Конструкция колонкового бурового снаряда для твердосплавного вращательного бурения

Рабочим наконечником служит кольцевая коронка, армированная резцами из твердого сплава ВК-8 или ВК-6, реже алмазным резцом.

Коронка резьбой соединяется с корпусом кернователя или же непосредственно с колонковой трубой, которая с помощью переходника и ниппеля соединяется с колонной труб, на верхнем конце которых установлен сальник для подачи промывочной жидкости к забою скважины при бурении.

Колонковый дробовой снаряд применяют при бурении взрывных скважин, направленных вертикально вниз или с небольшими отклонениями от вертикали (до 30 ), диаметром до 112 мм, при глубине бурения до 80 м, в породах с f = 8.

Рис. Буровая коронка КР8А для бурения крепких пород.

Более работоспособными при бурении взрывных скважин, являются двух- и трехшарошечные долота, шарошки которых армированы зубками из металлического твердого сплава ВК.

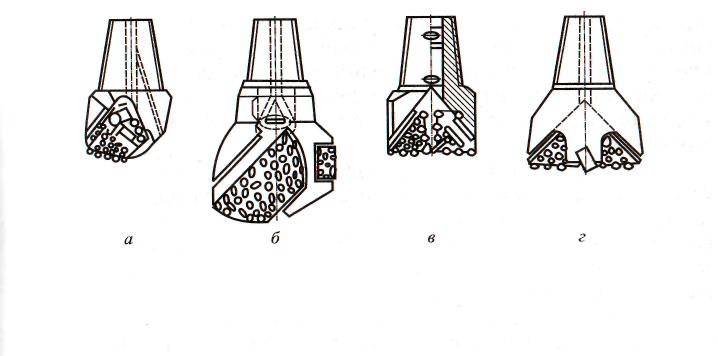

Рис. Конструкция шарошечных долот малого диаметра.
