Описание виртуальной лабораторной установки

Лабораторная работа №4

Исследование синхронной машины в двигательном режиме

Цель работы

Исследование синхронной машины Synchronous Machine

в среде MATLAB

Содержание работы

2.1 Снятие механической характеристики синхронной машины

в двигательном режиме.

2.2 Снятие рабочих характеристик синхронной машины

в двигательном режиме

Описание виртуальной лабораторной установки

Виртуальная лабораторная установка представлена на рисунке 1.

Виртуальная лабораторная установка содержит:

· идеальные источники переменного напряжения AC Voltage

Sourse пиктограмма имеет вид

;

· измеритель тока Current Measurement в статорной цепи синхронной машины, пиктограмма имеет вид:

;

· исследуемую синхронную машину Synchronous Machine,

пиктограмма:

Vf – напряжение обмотки возбуждения (В),

Pm – механическая мощность на валу машины;

А, В и С – выводы статорной обмотки машины;

· блок Machines Measurement Demux

·

;

· блок умножения Product.

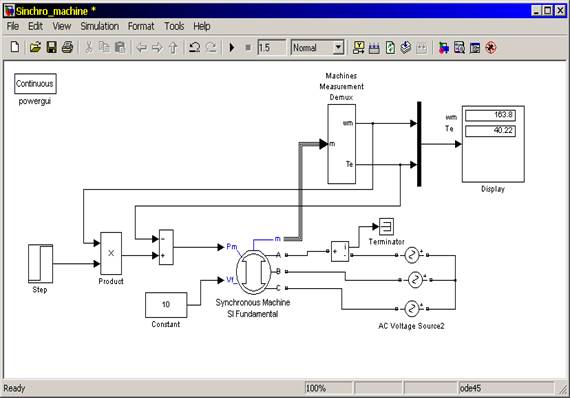

Рисунок 1. Модель для исследования синхронной машины

Окно настройки параметров синхронной машины в двигательном режиме представлено на рисунке 2.

Окно настройки параметров универсального блока измерения переменных состояния синхронной машины в двигательном режиме показано на рисунке 3.

В выпадающем меню поля Machine type задается тип машины. Флажками выбираются переменные для измерения.

Окно настройки идеального источника питания статорной обмотки синхронной машины показано на рисунке 4.

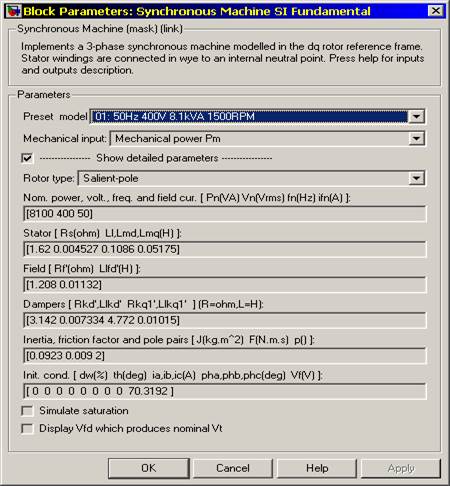

Рисунок 2. Окно настройки параметров синхронной

машины в двигательном режиме

Рисунок 3. Окно настройки универсального блока измерений

переменных синхронной машины

Рисунок 4. Окно настройки идеального источника питания

Следует отметить, что на рисунке 4 в поле Phase (deg) начальная фаза напряжения равна нулю (для первого идеального источника). Для второго идеального источника в поле Phase (deg) начальную фазу напряжения следует задать фазу равную минус 120, т.е. (-120), а для третьего источника начальную фазу напряжения следует задать плюс 120, т.е. 120. На рисунке 1 счет идеальных источников питания следует вести и верхнего источника питания.
