IV Синхронные машины

1. Назначение, устройство и принцип действия

Синхронные машины используются главным образом в качестве источников электрической энергии переменного тока; их устанавливают на мощных тепловых, гидравлических и атомных электростанциях. Конструкция синхронного генератора определяется в основном типом привода. В зависимости от этого различают турбогенераторы, гидрогенераторы, дизель генераторы. Турбогенераторы приводятся во вращение паровыми или газовыми турбинами, гидрогенераторы – гидротурбинами, дизель генераторы – двигателями внутреннего сгорания.

Синхронной машиной переменного тока называется такая машина, скорость которой находится в строгой зависимости от частоты. Ротор вращается с такой же скоростью, что и поле статора

Турбогенераторы изготовляются на синхронную скорость n=3000-1500 об/мин, мощностью 125; 320; 500; 800; 1000; 1200 МВт. Статор (якорь) синхронной машины аналогичен асинхронной машине. Он набирается из листов электротехнической стали (1). В пазах статора расположены три фазы, сдвинутые относительно друг друга на 120 электрических градусов (2), рис. 1. (3) индуктор явнополюсной машины, (4) обмотка возбуждения, (5) контактные кольца. Ротор (индуктор) в синхронном турбогенераторе выполняется неявнополюсным. На роторе расположена обмотка возбуждения (2), которая питается от источника постоянного тока. Обмотку возбуждения в такой машине размещают в пазах сердечника ротора, выполненного из массивной стальной поковки высококачественной стали (рис. 2(1)), и укрепляют немагнитными клиньями.

Рис 1.

Лобовые части обмотки, на которые воздействуют значительные центробежные силы, крепят с помощью стальных массивных бандажей. Для получения приблизительно синусоидального распределения магнитной индукции обмотку возбуждения укладывают в пазы, занимающие 2/3 полюсного деления, рис. 2.

Рис 2.

Диаметр ротора не должен превышать 1.0-1.5м длина ротора составляет 7-8 метров.

Охлаждение элементов турбогенератора осуществляется водородом, трансформаторным маслом, дистиллированной водой.

Гидрогенераторы. Эти машины приводятся во вращение тихоходными гидравлическими турбинами, частота вращения которых составляет 50-500 об/мин. Поэтому их выполняют с большим числом полюсов и явнополюсным ротором, рис 1. Диаметр ротора гидрогенератора достигает у мощных машин 16м при длине 1.75м (640 МВА) на ободе ротора крепятся полюса с обмоткой возбуждения. Полюса изготовляют из листовой стали.

Охлаждение элементов гидрогенератора чаще всего осуществляется водой.

Кроме синхронных генераторов имеются синхронные двигатели и синхронные компенсаторы.

Работа генератора при холостом ходе

При холостом ходе магнитный поток генератора создается обмоткой возбуждения, причем он направлен по оси полюсов ротора и индуктирует в фазах обмотки якоря ЭДС сдвинутую по фазам на 120 эл. градусов. Е₀=4.44W₁Ф_вК₀f₀. Величину Е₀ можно регулировать изменяя ток возбуждения. В синхронных машинах основные параметры выражаются в относительных единицах Е₀^*=Е₀/U_ном, i_В^*= i_В/i_В0, где i_В0 – ток возбуждения соответствующий номинальному напряжению при холостом ходе. Характеристика холостого хода в относительных единицах называется стандартной (рис 3). Так как генератор является источником напряжения, то к нему предъявляются требования относительно синусоидальности полученной ЭДС. Величена искажения ЭДС, должна быть не более 5% для машин средней и большой мощности и не более 10% для машин до 1000 КВА. Коэффициент искажения ЭДС

Кривая ЭДС определяется магнитным полем, поэтому при конструировании машин обращают внимание на то, чтобы соблюдалось синусоидальное распределение поля. В машинах с явными полюсами это достигается за счет скоса полюсных наконечников, а в машинах неявнополюсных достигается за счет строгого расположения пазов на полюсном делении.

2. Реакция якоря в синхронном явнополюсном генераторе

Как было сказано выше, при холостом ходе магнитный поток создается обмоткой возбуждения. В явнополюсной машине магнитный поток Ф₀ направлен по продольной оси d-d, рис 4. Так как магнитное сопротивление по продольной d-d и поперечной осям различное, то в явнополюсной машине все процессы рассматривают по двум осям – продольной d-d вдоль индуктора и поперечной q-q оси. Если теперь замкнуть обмотку статора (якоря) на нагрузку, то под действием ЭДС Е₀ по обмотке будет протекать ток, который создает свой магнитный поток. Взаимодействие потока якоря с потоком обмотки возбуждения называется реакцией якоря. Намагничивающая сила ротора вращается с синхронной скоростью, вращение магнитного поля статора также синхронное (n₁=60f₁/p), т.е. они друг относительно друга неподвижны. Однако действие реакции якоря зависит от характера нагрузки. Нагрузка может быть активной, индуктивной, емкостной, либо смешанной. При рассмотрении реакции якоря на статоре будем изображать одну фазу вместо трех. Из общей теории машин переменного тока известно, что ось потока трехфазной обмотки совпадает с осью той фазы, где ток максимален, поэтому рассмотрим случай, когда ток в одной из фаз статора максимален.

Реакция якоря при активной нагрузке

Рис 4.

Кривая намагничивающей силы ротора есть синусоида. Кривая намагничивающей силы реакции якоря так же синусоидальная. Реакция якоря на набегающем крае размагничивает основной поток, а на сбегающем крае намагничивает. Как видно из рис 4 при активной нагрузке реакции якоря поперечная. Намагничивающая сила Faq – намагничивающая сила поперечной реакции якоря.

Если машина неявнополюсная, то Faq дает нам в каком-то масштабе кривую распределения индукции. А для машин с явными полюсами эта кривая не будет аналогична кривой распределения индукции, так как зазор по осям не одинаков. Поэтому в кривой индукции появляются провалы в межполюсных местах из-за большого магнитного сопротивления.

Определив, таким образом, эквивалентную синусоиду, можно найти поток. Таким образом, при чисто активной нагрузке реакция якоря – поперечная.

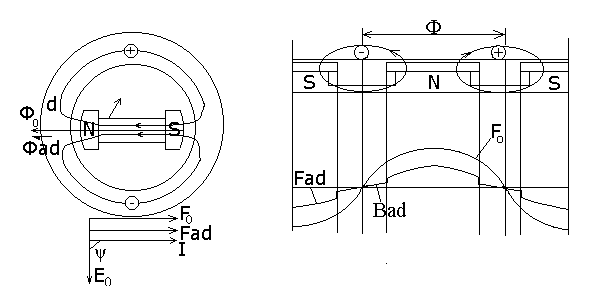

Реакция якоря при индуктивной нагрузке

Теперь рассмотрим случай, когда нагрузка генератора чисто реактивная, т.е. ток якоря отстает от ЭДС на 90. Если нагрузка индуктивная и ток отстает от ЭДС на 90, то взаимное расположение полюсов и активных сторон фазы, в которых будет максимальный ток будет тогда, когда ротор уйдет на половину полюсного деления (на 90 эл. градусов). Магнитные линии потока якоря будут замыкаться иначе, чем в первом случае. Поток якоря, при этом, будет проходить по тому же пути, что и поток обмотки возбуждения, но направлен встречно. Поэтому если нагрузка чисто индуктивная, то реакция якоря будет продольно размагничивающая. На рис 5 представлена картина пространственного расположения потоков, в развернутом виде представлены н.с. F₀ и Faq и векторная диаграмма при чисто индуктивном характере нагрузки. Кривая распределения индукции якоря для явнополюсной машины также будет иметь провалы.

Рис 5.

Здесь также действительную кривую распределения индукции заменяют эквивалентной синусоидой.

F¹ad=Fad*Kd, где Kd – коэфициент продольной реакции якоря. Kd=0.8-0.95 таким образом, при индуктивной нагрузке реакция якоря будет продольной и будет действовать размагничивающим образом.

Реакция якоря при емкостной нагрузке

При емкостной нагрузке ток якоря опережает ЭДС на 90 эл. градусов. Поэтому максимум тока в фазе наступает тогда, когда северный полюс не дойдет до фазы статора на 90. При этом поток якоря и поток обмотки возбуждения будут направлены в одну сторону (см. рис. 6) и реакция якоря будет продольно намагничивающая.

Рис. 6.

Реакция якоря при смешанной нагрузке

В действительности у синхронных генераторов таких идеальных случаев нагрузки нет. Реально нагрузка генератора активно-индуктивная, либо активно емкостная. Рассмотрим активно-индуктивный характер нагрузки. При этом ток разлагают по осям. Активная составляющая будет давать поперечную реакцию якоря, а реактивная – продольную. Рассмотрим случай, когда ток отстает от ЭДС на угол ψ. Для определения влияния реакции якоря нужно выделить активную и реактивную составляющие тока.

Рис 7.

Ток Iq создает намагничивающую силу Faq, а ток Id намагничивающую силу Fad. Fad будет искажать магнитный поток, а Fad размагничивать. Реакция якоря определяется путем разложения, рис. 7.

Рабочий процесс синхронной машины

Наиболее важной величиной для синхронного генератора является напряжение. Оценка генератора производится по изменению напряжения. Показателем изменения напряжения является относительное изменение напряжения – это разность между напряжением машины при холостом ходе и напряжением при нормальной нагрузке выраженная в процентах от U_н.

Устанавливается эта величина при постоянстве тока возбуждения и при постоянстве числа оборотов. При автономной работе машины величина ΔU может достигнуть 30%- 50%. Уменьшение напряжения обусловлено реакцией якоря и падением напряжения на реактивном сопротивлении. Синхронные машины изучаются с применением векторных диаграмм, где используются либо диаграммы ЭДС, либо диаграммы намагничивающих сил с учетом насыщения.

3. Основная диаграмма ЭДС явнополюсного синхронного генератора

При построении этой диаграммы используется метод двух реакций. Разлагают реакцию якоря на поперечную и продольную и строят диаграмму. При холостом ходе существует поток Ф_0. При нагрузке появляется поток якоря Ф_а. В результате взаимодействия Ф₀ и Ф_а образуется результирующий поток Ф_δ, и так, при нагрузке реально существует два потока, это результирующий поток Ф_δ и поток рассеяния Ф_s.

Для построения диаграммы предполагается, что с синхронной малине существуют независимые потоки:

Ф₀ – основной поток возбуждения,

Ф_aq – поток поперечной реакции якоря,

Ф_ad – поток продольной реакции якоря,

Ф_s – поток рассеяния.

Эти потоки в обмотке якоря будут индуцировать свои ЭДС, а сумма этих ЭДС дает на выходе напряжение. Каждая ЭДС будет отставать от своего потока на 90 эл. гр.

Ф₀ → Ė₀

I_q → Ф_ad → Ė_aq

I_d → Ф_ad → Ė_ad U_r

Ф_s → Ė_s

Ė_a = -Ir₁

Исходя из этого, построим основную диаграмму ЭДС для явнополюсной синхронной машины, рис 8.

Рис. 8

где: Iq и Id – активная и реактивная составляющие тока якоря. Используя эту диаграмму можно получить углы θ и φ, а также Ur. Токи Iq и Id создают потоки Фad и Фaq которые создают в обмотке якоря ЭДС Ead и Eaq. Сложив геометрически все эти ЭДС, получим на зажимах машины выходное напряжение Ur. Но в современной теории синхронных машин пользуются рядом параметров, для обоснования которых основную диаграмму ЭДС необходимо преобразовать. Если ЭДС рассеяния Es = Ixs, то остальные ЭДС можно выразить аналогичным выражением.

4. Преобразованная диаграмма ЭДС явнополюсной синхронной машины

Преобразование будет сводиться к тому, что, разложив ЭДС рассеяния по осям, и прибавив их к ЭДС Ead и Eaq, получим из 3 ЭДС две и попутно получим выражение индуктивных сопротивлений синхронных машин.

CN=BM=Essinψ=IXssinψ

AB=Ead=IdXad=IXadsinψ

AM=CN+AB=IXssinψ+IXadsinψ=Isinψ(Xs+Xad)=IdXd=Ed,

Xd=Xs+Xad, Xd – синхронное индуктивное сопротивление по продольной оси. Xs – индуктивное сопротивление рассеяния. Xad – индуктивное сопротивление реакции якоря по продольной оси.

Далее: DN=Escosψ=IXscosψ

MN=Ead=IqXad=IcosψXaq

DM=DN+MN=IXscosψ+IcosψXaq=Icosψ(Xs+Xad)=IqXq=Eq,

Xq=Xs+Xad, Xq – синхронное индуктивное сопротивление по поперечной оси. Xaq – индуктивное сопротивление реакции якоря по поперечной оси, где

IXaq=Eaq/cosψ

Индуктивные сопротивления Xd, Xq, Xs, Xad, Xaq обычно приводятся в относительных единицах. Построим преобразованную диаграмму.

Рис. 9.

Векторные диаграммы ЭДС неявнополюсных синхронных машин, рис. 10, рис. 11.

Рис. 10 Рис. 11.

На рис. 10 представлена диаграмма ЭДС выраженная через вектора отдельных ЭДС, а на рис. 11 диаграмма ЭДС выражена через падения напряжения. На этих диаграммах ток якоря I не разлагается по осям.

5. Определение параметров синхронной машины

Определение индуктивного ненасыщенного сопротивления Xd

Для определения ненасыщенного Xd снимаются две характеристики:

а) Характеристика холостого хода E₀=f(iB), I_a=0, n=const

б) Характеристику короткого замыкания I_k=f(iB), U=0 (трехфазное к.р.).

Рис. 12 Рис. 13

Из рис. 13 видно, что сумма ЭДС Е₀, Ead, Es равна нулю, откуда

E₀=IkXs+IkXad=Ik(Xs+Xad)=IkXd, откуда Xd=E₀/Ik₁.

Обычно Xd берется в относительных единицах:

Xd^*= XdIн = E₀¹Iн = Е₀¹Iн = E₀¹, где E₀^` - ненасыщенное значение ЭДС.

Uн Iк₁Uн UнIк₁ Uн(Iк₁/Iн)

Обозначим отношение E_o¹/Uн=С, а Iк₁/Iн=ОКЗ

Из рисунка 12 видно, что отношение токов

Iк₁/Iн = iB₀/iBк = ОКЗ

ОКЗ выражает отношение тока возбуждения соответствующего номинальному напряжению при холостом ходе, к току возбуждения соответствующего номинальному току статора при трехфазном, коротком замыкании. Значение ОКЗ влияет на габариты машины и на ток короткого замыкания. Если машина не насыщена, то Е₀¹/Uн = 1, тогда ОКЗ = 1/Xd^*

Рис. 14 Рис. 15

Если машина имеет малый зазор (рис 14), то магнитная проводимость потока якоря Фad будет большая, а следовательно Xd будет большим. При изменении нагрузки будет сильное колебание напряжения, и машина будет работать неустойчиво, но зато она экономична, т.к. диаметр статора мал и расход стали, и меди будет наименьшим. Если машина имеет большой воздушный зазор δ, то магнитная проводимость потоку якоря Фad будет мала и Xd будет малым. При изменении нагрузки напряжение будет мало колебаться и машина будет устойчиво работать с сетью. Но т.к. диаметр якоря большой, то машина получится не экономичной, т.е. большой расход стали и меди статора (якоря). Кроме того ОКЗ характеризует значение установившегося тока короткого замыкания: Iк.ном = ОКЗ*Iном, который возникает при номинальном токе возбуждения генератора (соответствующем номинальному напряжению). В современных синхронных явнополюсных машинах средней и большой мощности

Xd^*= 0.6-1.6, Xq^*= 0.4-1

При указанных выше значениях Xd^*,Xq^*, для неявнополюсных машин ОКЗ = 0.8-1.8. Следовательно установившийся ток короткого замыкания в синхронных машинах сравнительно невелик, т.к. при этом режиме создается продольно размагничивающая реакция якоря и Фрез.к < Фв.

Для практических целей целесообразно иметь машину с большим ОКЗ, однако это требует выполнение ее с большим воздушным зазором, что существенно удорожает машину.

Определение параметра Xd насыщенного

Для определения насыщенного Xd используют две характеристики:

1) Характеристика холостого хода: Xd=f (iB), I=0.

2) Нагрузочную индукционную характеристику: U=f (iB), Iн = const, cosφ = 0.

Рис. 16

При снятии индукционной характеристики ток отстает от Е₀ на 90⁰. При нагрузке I=Iн, cosφ=0 напряжение будет падать за счет индуктивного сопротивления Xs-IнXs и Xad-IнXad, обусловленного реакцией якоря, т.е (Xs + Xad)Iн = IнXd, что показано на рис. 16. На рис. 17 показаны характеристики и показан путь определения Xd, т.е.

Из рис. 18 видно, что с насыщением машины, Xd уменьшается.

Рис. 17.

Определение параметра Xq

Если машина неявнополюсная, то практически принимают, что Xq=Xd, если же машина явнополюсная, то магнитная проводимость по поперечной оси q-q будет меньше, чем по продольной, поэтому Xq<Xd, для практических целей принимают, что Xq = 0.6Xd.

Определение параметров Xq и Xd методом скольжения

На машину подается пониженное напряжение U=(0.1-0.2)Uн. Ротор вращают асинхронно и возбуждают машину.

Если магнитный поток якоря совпадает с осью полюсов, то магнитная проводимость большая и сопротивление большое, а ток мал, поэтому

Если магнитный поток якоря будет расположен по оси q-q, то магнитная проводимость ему будет мала, а следовательно индуктивное сопротивление будет малым, а ток большим, поэтому

т.к. скольжение обычно наибольшее, то колебание тока можно определить по прибору, но лучше брать его на осциллографе.

Определение параметра Xs

Для определения этого параметра необходимо иметь следующие характеристики:

1. Характеристика холостого хода E₀=f(iB), I=0.

2. Нагрузочную индукционную характеристику U=f(iB), Iн = const, cosφ = 0.

3. Характеристика трехфазного, короткого замыкания Iн=f(iB), U=0.

Эти характеристики представлены на рис. 18.

Рис 18.

iBk = iBs + iBa.

Если бы было известно Xs то можно построить треугольник АВС, где катет СА=iBa – это ток возбуждения, который идет на компенсацию реакции якоря. При коротком замыкании сопротивлением r₁ можно пренебречь, ток отстает от Е₀ на 90⁰, т.е. реакция якоря при Iн будет продольно размагничивающей. Катет ВС = IнXs. У индукционной нагрузочной характеристики, ток Iн и cosφ=0, поэтому и здесь реакция якоря продольно размагничивающая. Поэтому катеты С₁А₁=СА и В₁С₁ = ВС. На этом основании и определяется параметр Xs в следующем порядке:

По номинальному ток Iн на характеристике короткого замыкания определяем ток iBк= =ОА. Затем для номинального напряжения на индукционной характеристике находим точку А₁. Влево от нее откладываем отрезок О₁А₁ = ОА через точку О₁ проводим линию, параллельную начальной части характеристики холостого хода, до пересечения c характеристикой Х.Х. получим точку В₁. Соединив точку В₁ с А₁ о опустив перпендикуляр на линию О₁А₁ получим тот же треугольник А₁В₁С₁, где катет В₁С₁ = IнXs, отсюда Xs=B₁C₁/Iн. Если машина неявнополюсная, то Xs = Xp. Для явнополюсной машины Xp>Xs на 10-20%.

6. Диаграммы намагничивающих сил

В диаграммах намагничивающих сил учитывают насыщение машины. В отличии от диаграмм ЭДС в диаграммах н.с. складываются н.с. и по суммарной намагничивающей силе определяется ЭДС Е₀. Диаграммы построим для неявнополюсных машин. На рис. 23 если прибавить к напряжению U векторы Ir₁ и IXs получим вектор результирующей ЭДС Еδ. По рис. 24 определим с учетом насыщения величину н.с. Fδ. На векторной диаграмме Fδ опережает Еδ на 90⁰.Намагничивающая сила реакции якоря

используя этот вектор получим величину н.с. F₀ и по рис. 24 определим величину ЭДС Е₀, которая на векторной диаграмме отстает от F₀ на 90⁰. Таким образом, получим величину и направление вектора ЭДС Е₀.

Рис. 23 Рис. 24

Практическая диаграмма намагничивающих сил синхронной машины.

Эта диаграмма строится по принципу предыдущей диаграммы, рис. 25.

Рис. 25

Диаграмма не требует дополнительных пояснений. Если изменять величину и фазу тока якоря, то по диаграмме можно определить F₀, U, и угол θ синхронной машины.

7. Электромагнитная мощность и момент

синхронных машин

Электромагнитная мощность – это мощность, которая передается с индуктора на статорную обмотку. Так как потери в обмотке статора, как правило, невелики, то и невелики потери в стали статора. Поэтому практически считают, что электромагнитная мощность равна полезной отдаваемой мощности:

Рэм = Рr = mUIcosφ, r = 0 (1)

Для вывода формулы электромагнитной мощности воспользуемся преобразованной диаграммой для явнополюсной машины, рис. 30.

Рис. 30

Выразим угол φ через ψ и θ.

Из диаграммы видно, что

cosφ=cos(ψ-θ)=cosψcosθ+sinψsinθ

Подставим cosφ в уравнение (1) электромагнитной мощности

Pэм = mUIcosψcosθ+mUIsinψsinθ (2)

Найдем из векторной диаграммы величины Icosψ, Isinψ

OB=E₀–IdXd=E₀–IsinψXd, с другой стороны:

OB=Ucosθ, Ucosθ=E₀–IsinψXd, откуда

, далее

BC = IqXq = IcosψXq = Usinθ, откуда

Подставим произведение Isinψ и Icosψ в уравнение (2)

, сгруппируем

.

Воспользуемся формулой sin2θ=2cosθsinθ, откуда

cosθsinθ=1/2sin2θ, тогда окончательно получим выражение электромагнитной мощности синхронного генератора (явнополюсн.)

Pэм = mUE₀sinθ/Xd + mU²(1/Xq – 1/Xd)sin2θ,

т.е. электромагнитная мощность состоит из основной и добавочной. Если машина неявнополюсная, где Xd=Xq, выражение электромагнитной мощности запишется:

Pэм = mUE₀sinθ/Xd

Получим выражение электромагнитного момента для явнополюсной машины. Так как Pэм = Mω, откуда M = Pэм/ω,

, т.е. момент состоит из основной части и добавочного (реактивного) момента. Если генератор неявнополюсной, то выражение электромагнитного момента запишется:

M = mUE₀sinθ/ωXd

Зависимости Pэм=f(θ) и M = f(θ) называются угловыми характеристиками синхронной машины. Покажем на рис. 31 угловые харθактеристики для явнополюсного генератора, а на рис. 32 угловые характеристики для неявнополюсной машины.

Рис. 31 Рис. 32

Из рис. 31 видно, что θкр<90⁰. Устойчиво машина работает в диапазоне угла θ = 0-θкр, а для неявнополюсной машины устойчивая работа соответствует углу θ = (0-90)⁰.

8. Способы синхронизации синхронных машин

Обычно на электростанциях устанавливают несколько синхронных генераторов для параллельной работы на общую электрическую сеть. Это обеспечивает увеличение общей мощности электростанции, повышает надежность электроснабжения потребителей и позволяет лучше организовать обслуживание агрегатов.

Условия:

1. Одинаковая форма кривых ЭДС генераторов. На заводах изготовителях синхронные генераторы имеют практически синусоидальные напряжения.

2. Равенство напряжений и их противоположность (по контуру двух машин). При равенстве и противоположности напряжений генераторов нет уравнительных токов в цепи генераторов.

3. Равенство частоты ЭДС генераторов.

4. Порядок чередования фаз должен быть одинаковым.

Этих условий достаточно для нормальной параллельной работы генераторов. Рассмотрим нарушение этих условий.

Параллельная работа генераторов при неравенстве напряжений

При равенстве напряжений в цепи генераторов нет уравнительного тока. Теперь допустим, что напряжение сети Uc больше ЭДС подключаемого генератора, т.е. Uc > Uг, за счет их разности появится ΔU и по обмоткам якоря потечет уравнительный ток Iур. По отношению к генератору (Uг) уравнительный ток является емкостным, который создает намагничивающую реакцию якоря. Поэтому у подключаемого генератора возрастает поток и увеличивается напряжение генератора, рис. 26.

Рис. 26

Уравнительный ток по отношению генератора в сети (Uc), является чисто индуктивным, он создает размагничивающую реакцию якоря. Это приведет к снижению напряжения в сети, т.е. роль уравнительного тока сводится к выравниванию напряжения генераторов. При включении генератора на параллельную работу уравнительный ток является реактивным и механического удара не создает (при условии равенства частот), но дополнительно нагревает обмотки якоря.

Параллельная работа генераторов при неравенстве частот

Частота определяет собой скорость вращения вектора напряжения или тока в электрической цепи. Если частоты одинаковы, то векторы напряжений друг относительно друга неподвижны:

f1=f2, ω1=2пf1, ω2=2пf2, ω1=ω2, рис. 27.

Рис. 27 Рис. 28

Если, к примеру, частота ЭДС второй машины будет больше частоты первой машины (f2 > f1), то вектор напряжения U2 начнет перемещаться относительно вектора напряжения U1 со скоростью, определяемой разностью скоростей векторов U1 и U2, рис. 27. Допустим, что в первый момент напряжения U1 и U2 сдвинуты на 180⁰ при f2>f1 угловые скорости векторов ω2>ω1 и через известный промежуток времени займет другое положение (рис. 28), отсюда появится разность напряжений ΔU, которая создаст в обмотках ток биения Iδ отстающего от ΔU на 90⁰. Активная составляющая этого тока Iδа2 по отношению ко второй машине будет создавать тормозной момент (ток совпадает с ЭДС второго генератора). Активная составляющая Iδа1 по отношению к первой машине будет создавать двигательный момент (ток направлен встречно с ЭДС первого генератора). Ток биения все время будет меняться по величине и по фазе. Второй генератор будет тормозиться, а первый подталкиваться. И после ряда колебаний установится какая-то средняя частота обоих генераторов и наступит установившийся режим. Но здесь будут механические толчки на генератор и на вал турбины. Поэтому, при включении генератора на параллельную работу разница частот должна быть минимальной.

Порядок чередования фаз должен быть одинаковым. Чередование фаз проверяется прибором – фазоуказателем. При различном чередовании фаз произойдет аварийная ситуация. Метод включения синхронного генератора параллельно сети называется синхронизацией, а прибор, с помощью которого синхронизируют, называется – синхроноскопом.

Синхроноскопы

Для синхронизации синхронных машин используются специальные устройства – синхроноскопы. Они бывают ламповые и стрелочные. Рассмотрим идею синхронизации на ламповом синхроноскопе. Здесь используется два способа включения:

1.Включение на погасание ламп.

2.Включение на бегущий свет.
