В) Регулировочные характеристики
|
|
Регулировочные характеристики I в = f (I) при U = const и cosφ = const представлены на рис. 4-38.
.
Рис. 4-38. Регулировочные характеристики.
Они показывают, как нужно изменять возбуждение, чтобы при изменении тока нагрузки и сохранении соs φ = const напряжение на зажимах генератора оставалось постоянным.
Регулировочные характеристики могут быть сняты опытным путем или найдены при помощи векторных диаграмм, если известны характеристика холостого хода и параметры: x σ, xd («ненасыщенное» значение), xq. В последнем случае приходится строить ряд диаграмм для различных значений тока I при одних и тех же заданных напряжении U и cos φ.
Покажем на конкретных примерах, как производится построение диаграмм неявнополюсного и явнополюсного генераторов для определения тока возбуждения при заданной нагрузке: U, I, cos φ. Для примеров возьмем турбогенератор (т) и гидрогенератор (г) и будем пользоваться при построении диаграмм «нормальными» характеристиками холостого хода в относительных единицах (рис. 4-39):
;
здесь
,
,
где I в.0 — ток возбуждения, соответствующий номинальному напряжению при холостом ходе. Эти характеристики построены на рис. 4-39 по данным табл. 4-2.

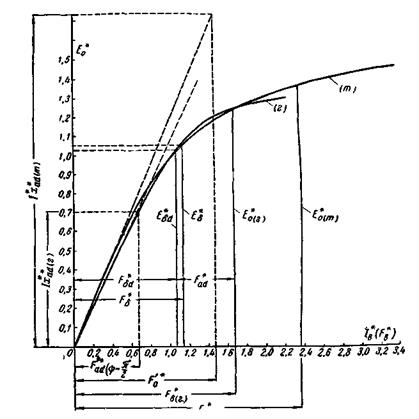

Рис. 4-39. Характеристики холостого хода турбогенераторов (т) и гидрогенератора (г) (к построению векторных диаграмм на рис. 4-40 и 4-41).
Характеристики холостого хода современных турбогенераторов и гидрогенераторов в относительных единицах мало отличаются от нормальных характеристик, построенных по табл. 4-2, где приведены усредненные значения по данным испытания многих машин. При приближенных расчетах ими можно пользоваться, если нет данных действительных характеристик холостого хода.
Таблица 4-2
Нормальные характеристики холостого хода (по данным заводов Советского Союза)
| 0,50 | 1,0 | 1,50 | 2,0 | 2,5 | 3,0 | 3,5 | Примечание | |
| 0,58 | 1,0 | 1,21 | 1,33 | 1,4 | 1,46 | 1,51 | Для турбо- генераторов | |
|
| 0,53 | 1,0 | 1,23 | 1,30 | – | – | – | Для гидро- генераторов |
Векторные диаграммы будем строить также для величин в относительных единицах:
Они представлены на рис 4-40 и 4-41, где U *=1, I *=1 и cosj=0,8.
Рис. 4-40. Диаграмма турбогенератора:
25000 кВт (31250 кВА); 6300 В; 2870 А; cosjн = 0,8; 3000 об /мин;
= 0,00225;
= 0,11;
= 1,86 (» xq);
= 1,75 (из характеристики холостого хода для
= 2,36;
= 1,39).
Рис. 4-41. Диаграмма гидрогенератора:
30000 кВ А; 13 800 В; 1 260 А; cos φн =0,8; 75 об/мин; = 0,005;
= 0,11; = 0,81: = 0,70;
= 0,49;
= 0,38 (из характеристики холостого хода для
= 1,67,
= l,25).
На рис. 4-39 показано, как по данным значениям
для турбогенератора и
для гидрогенератора определяются соответствующие н.с.
и
. Здесь – продольная н.с. якоря при
.
Продольная н.с. реакции якоря при значении угла j, найденном по диаграмме рис. 4-41, есть:
