Задание 1. Моделирование ложки

1. Запустите программу 3Ds Max 6 (Пуск ->Программы ->discreet ->3ds max 6 ->3ds max 6).

В этом задании мы создадим модель ложки, используя инструменты редактирования поверхности Editable Mesh (Редактируемая поверхность). В качестве исходного объекта для редактирования модели ложки выберем примитив Capsule (Капсула).

1. Перейдите на вкладку Create (Создание) командной панели.
2. В категории Geometry (Геометрия) из раскрывающегося списка выберите строку Extended Primitives (Сложные примитивы).
3. Нажмите кнопку с названием Capsule (Капсула).
4. Задайте объекту следующие значения параметров: Radius (Радиус) - 7, Height (Высота) - 25, Sides (Количество сторон) - 3, Height Segs (Количество сегментов по высоте) - 1. Установите флажок Slice On (Удалить) и выберите значение параметра Slice From (Удалить от) равным 0, а параметра Slice To (Удалить до) - 180. Поверните объект вокруг оси X на 90° (рис. 4.8).

рис. 4.8. Расположение объекта Capsule (Капсула), повернутого вокруг оси X

1. Преобразуйте объект в Editable Mesh (Редактируемая поверхность). Для этого щелкните правой кнопкой мыши на объекте и в появившемся контекстном меню выполните команду Convert То > Convert to Editable Mesh (Преобразовать > Преобразовать в редактируемую поверхность). Созданный объект больше всего похож на ту часть ложки, которой набирается еда, - на черпак. Поверхности нужно придать вогнутую форму.
2. Перейдите на вкладку Modify (Изменение) командной панели. Раскройте строку Editable Mesh (Редактируемая поверхность) в стеке модификаторов, щелкнув на плюсике, расположенном рядом. Переключитесь в режим редактирования Edge (Ребро).
3. В свитке Selection (Выделение) установите флажок Ignore Backfacing (Игнорировать невидимые участки), чтобы при редактировании поверхности случайно не «зацепить» лишнее ребро (рис. 4.9). Выделите ребро, лежащее в центре объекта (рис. 4.10).

рис. 4.9. Свиток Selection (Выделение)	рис. 4.10. Выделение ребра

1. Перейдите в окно проекции Front (Спереди) или Left (Слева) и передвиньте это ребро вниз вдоль оси Y так, чтобы оно не вышло за пределы оболочки объекта (рис. 4.11).

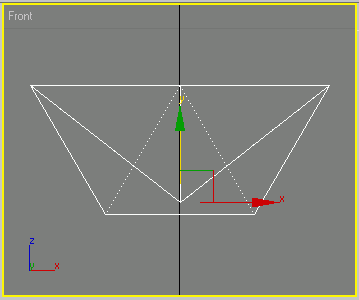

рис. 4.11. Перемещение ребра в окне Front (Спереди)

Теперь необходимо создать ручку ложки. Для этого следует добавить к краю объекта область, из которой будет «расти» ручка.

1. Переключитесь в режим редактирования Vertex (Вершина). Выделите вершину, образующую один из острых углов объекта (рис. 4.12). В свитке Edit Geometry (Редактирование геометрических характеристик) нажмите кнопку Chamfer (Фаска) и установите значение этого параметра в поле, расположенном рядом, равным 4,4. На месте вершины будет образован новый полигон (рис. 4.13).

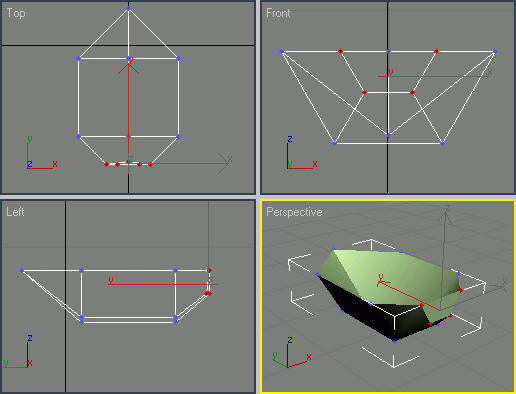

рис. 4.12. Выделение вершины, на месте которой будет крепиться ручка ложки

рис. 4.13. Полигон, образованный в результате использования инструмента Chamfer (Фаска)

1. Переключитесь в режим редактирования Polygon (Полигон). Выделите созданный только что полигон. При этом он окрасится в красный цвет. В свитке Edit Geometry (Редактирование геометрических характеристик) установите значение параметра в поле, расположенном рядом с кнопкой Extrude (Выдавливание), равным 2,3. Установите значение параметра в поле, расположенном рядом с кнопкой Bevel (Выдавливание со скосом), равным -0,5. При помощи команды Rotate (Вращение) поверните выделенный полигон на -10° вдоль оси X (рис. 4.14).

рис. 4.14. Вид модели после поворота

1. Трижды выполните операцию Extrude (Выдавливание), установив значение параметра в поле, расположенном рядом с этой кнопкой, равным 11. В результате получится ручка (рис. 4.15).

рис. 4.15. Ручка, полученная в результате выполнения операции Extrude (Выдавливание)

1. Осталось расширить ручку на торце, чтобы ложку было удобно держать в руке. Для этого, не снимая выделение с полигона, выполните операцию Bevel (Выдавливание соскосом) установив значение параметра в поле, расположенном рядом с этой кнопкой, равным 2 (рис. 4.16).

рис. 4.16. Вид модели ложки после масштабирования

1. Выйдите из режима редактирования Polygon (Полигон), щелкнув в стеке модификаторов на строке Editable Mesh (Редактируемая поверхность). Выделите объект, перейдите на вкладку Modify (Изменение) командной панели, выберите из списка Modifier List (Список модификаторов) модификатор MeshSmooth (Сглаживание). В свитке Subdivision Amount (Количество разбиений) настроек модификатора установите значение параметра Iterations (Количество итераций) равным 2 (это необходимое количество итераций для сглаживания острых углов) (рис. 4.17). После применения модификатора угловатая модель превратится в ложку (рис. 4.18).

рис. 4.17. Свиток настроек Subdivision Amount (Количество разбиений)	рис. 4.18. Модель ложки после применения модификатора MeshSmooth (Сглаживание)

1. Чтобы окончательно подкорректировать модель, раскройте строку MeshSmooth (Сглаживание) в стеке модификаторов, щелкнув на плюсике, и переключитесь в режим редактирования Edge (Ребро) или Vertex (Вершина) модификатора MeshSmooth (Сглаживание). Например, в нашем случае лучше расширить вогнутую часть ложки, передвинув управляющие ребра от центра (рис. 4.19).

рис. 4.19. Вид ложки после коррекции

1. Ложка готова! Сохраните файл на диске в вашей папке под именем Ложка.max.
