Лабораторная работа №

Подключение к сети трехфазного синхронного генератора методом точной синхронизации

-Электрическая схема соединений

-Перечень аппаратуры

-Описание электрической схемы соединений

-Указания по проведению эксперимента

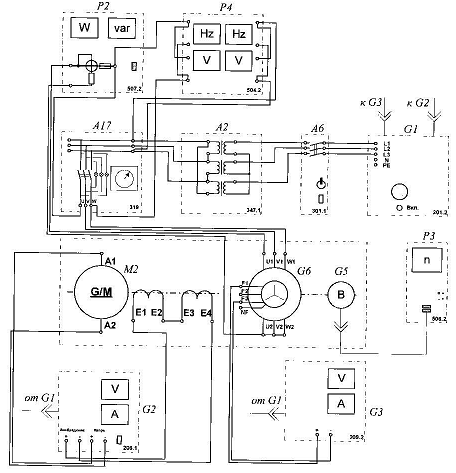

Электрическая схема соединений

Перечень аппаратуры

Описание электрической схемы соединений

Источник G1 - источник синусоидального напряжения промышленной частоты.

Источник питания двигателя постоянного тока G2 используется для питания регулируе­мым напряжением якорной обмотки и нерегулируемым напряжением обмотки возбуждения машины постоянного тока М2, работающей в режиме двигателя с независимым возбуждени­ем.

Возбудитель G3 служит для питания обмотки возбуждения машины переменного тока G6, работающей в режиме синхронного генератора.

Синхронный генератор G6 связан с сетью (источником G1) через блок синхронизации А17. трехфазную трансформаторную группу А2 и выключатель А6.

Преобразователь угловых перемещений G5 генерирует импульсы, поступающие на вход указателя частоты вращения РЗ электромашинного агрегата.

С помощью измерителя Р2 контролируются активная и реактивная мощности, развивае­мые испытуемым генератором G6.

С помошью измерителя Р4 контролируются напряжения и их частоты со стороны генера­тора G6 и со стороны электрической сети.
