Теплотехнический расчет

Основные данные:

Район строительства – г. Могилёв;

Назначение здания – общественное;

Влажностный район – нормальный Б;

Температура внутреннего воздуха –18°С.

Расчёт покрытия

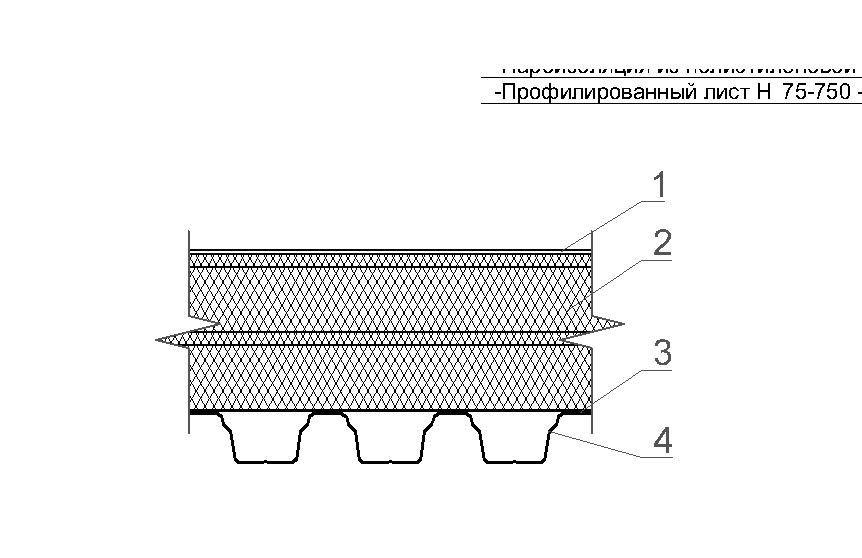

Рисунок 1.2- Конструкция покрытия.

1- гидроизоляционный ковёр, 2- плиты минераловатные кровельные ROCKWOOL MONROCK Max, 3- Пароизоляция 1слой гидроизола, 4- профилированный лист Н75.

Таблица 1.5 – Физические характеристики слоев покрытия

Поз.	Наименование слоев	Толщина, ,м	Плотность, кг/м3	Коэффициент теплопроводности , Вт/(м×°С)	Коэффициент теплоусвоения , Вт/м2×°С
	Гидроизоляционный ковёр	0,0015		0,2	3,538
	Плиты минераловатные кровельные ROCKWOOL MONROCK Max	-		0,039	0,8
	Пароизоляция 1слой гидроизола	0,001		0,17	3,51
	Профилированный лист Н75	0,0009			126,5

Нормативное сопротивление теплопередаче для ограждающих конструкций покрытия:

R_т.норм.=6м²×°С/Вт

Определяем термическое сопротивление каждого отдельного слоя покрытия по формуле:

(1.5)

м²×°С/Вт;

м²×°С/Вт;

м²×°С/Вт.

Термическое сопротивление утеплителя определяем по формуле:

(1.6)

где a_н и a_в – коэффициенты теплоотдачи соответственно наружной и внутренней поверхности,

м²×°С/Вт

Определяем тепловую инерцию по формуле:

(1.7)

Согласно таблице 5.2 ТКП 45-2.04-43-2006 для ограждающей конструкции с тепловой инерцией больше 4, но меньше 7 за расчетную температуру наружного воздуха следует принимать среднюю температуру наиболее холодных трёх суток, которая равна °С.

Определяем требуемое сопротивление теплопередаче:

(1.8)

где Dt_в – нормативный температурный перепад между температурами внутреннего воздуха и внутренней поверхности ограждающей конструкции. Для покрытий общественных зданий Dt_в =5,5°С.

м²×°С/Вт.

Толщина утеплителя должна быть не менее:

(1.9)

м, принимаем d=240 мм,

м²×°С/Вт

При этом сопротивление теплопередачи покрытия должно быть равно:

, (1.10)

где

м²×°С/Вт.

6,326м²×°С/Вт > м²×°С/Вт.

Расчёт сендвич-панели

Рисунок 1.3- Конструкция панели.

1- металлическая обшивка, 2- плиты минераловатные.

Таблица 1.6 – Физические характеристики слоев панели

Поз.	Наименование слоев	Толщина, ,м	Плотность, кг/м3	Коэффициент теплопроводности , Вт/(м×°С)	Коэффициент теплоусвоения , Вт/м2×°С
	Профилированный лист Н75	0,0009			126,5
	Плиты минераловатные	-		0,045	0,98

Нормативное сопротивление теплопередаче для ограждающих конструкций покрытия:

R_т.норм.=3,2м²×°С/Вт

Определяем термическое сопротивление каждого отдельного слоя покрытия:

м²×°С/Вт.

Термическое сопротивление утеплителя:

м²×°С/Вт

Определяем тепловую инерцию:

.

Согласно таблице 5.2 ТКП 45-2.04-43-2006 для ограждающей конструкции с тепловой инерцией больше 1.5, но меньше 4 за расчетную температуру наружного воздуха следует принимать среднюю температуру наиболее холодных суток обеспеченностью 0,92, которая равна °С.

Определяем требуемое сопротивление теплопередаче:

м²×°С/Вт.

Толщина утеплителя должна быть не менее:

м, принимаем d=150мм

м²×°С/Вт

При этом сопротивление теплопередачи покрытия равно:

м²×°С/Вт.

3,492м²×°С/Вт > м²×°С/Вт.
