Експериментальна установка

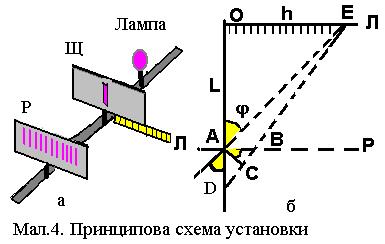

Схема установки представлена на Мал.4а, а геометрія установки на Мал.4б. На оптичній лаві на одному рівні розміщено джерело світла О у вигляді щілини з міліметровою лінійкою Л і дифракційну решітку Р. Решітка установлюється перпендикулярно до світлового променя, що йде від щілини на відстані L від неї. Головні максимуми дифракції спостерігаються у відбитому світлі на лінійці Л. Якщо відстань від щілини до дифракційної решітки велика, то промені, що падають із щілини на неї, можна вважати паралельними, а дифракції фраунгоферовою.

По обидві сторони від центрального білого максимуму лежить спектр першого порядку n = 1, що починається фіолетовою лінією і закінчується червоною, за ним іде спектр другого порядку n = 2 і т.д.

Промені, що виходять під кутом , дадуть уявне зображення щілини на сітківці ока, що розташоване на лінійці у точці Е (див.Мал.4б).

З подібності прямокутних трикутників A0Е і АСВ одержуємо

Кут малий, а тому можна прирівняти і формула (10)

буде мати вид

. (11)
