Несущая способность

Максимальная нагрузка, которую могут нести строительные конструкции, их элементы, а также грунты оснований без потери их функциональных качеств.

Огнестойкость ЖБК. Предельные состояния по огнестойкости для ЖБК. Факторы, влияющие на величину пределов огнестойкости ЖБК. Общие принципы расчета пределов огнестойкости ЖБК и способы повышения их пределов огнестойкости.
Огнестойкость железобетонных конструкций (ЖБК).
В условиях пожара предел огнестойкости железобетонных конструкций наступает, как правило: 1) за счет снижения прочности бетона при его нагреве 2) теплового расширения и температурной ползучести арматуры 3) возникновения сквозных отверстий или трещин в сечениях конструкции 4) в результате утраты теплоизолирующей способности
Наиболее чувствительными к воздействию пожара являются изгибаемые железобетонные конструкции: плиты, балки, ригели, прогоны. Их предел огнестойкости обычно находится в пределах R50-R90
Столь малое значение пределов огнестойкости изгибаемых элементов объясняется тем, что рабочая арматура растянутой зоны этих конструкций, которая вносит основной вклад в их несущую способность, защищена от пожара лишь тонким защитным слоем бетона. Это и определяет быстроту прогрева рабочей арматуры конструкции до критической температуры.

Огнестойкость сжатых железобетонных элементов исчерпывается при пожаре за счет снижения прочности, поверхностных, наиболее прогреваемых слоев бетона и сопротивления рабочей арматуры при нагреве.
Это приводит к быстрому снижению несущей способности конструкции при пожаре. В момент времени воздействия пожара, когда несущая способность конструкции снизится до уровня рабочих нагрузок, и наступит ее предел огнестойкости по признаку «R».
Для железобетонных колонн предел огнестойкости обычно находится в пределах R90-R150.
Предельные состояния по огнестойкости для ЖБК.
Факторы, влияющие на величину пределов огнестойкости ЖБК.
Предельными состояниями по огнестойкости для ЖБК являются: 1) потеря прочности (R) 2) потеря теплоизолирующей способности (I) 3) потеря целостности (E)

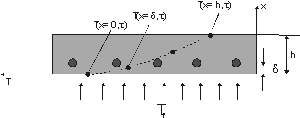

В отличие от металлических конструкций, для которых основополагающей величиной при оценке предела огнестойкости по потере прочности (R) является приведенная толщина (tred) поперечного сечения, для оценки огнестойкости железобетонной конструкции по признаку потери прочности (R) необходимо знать: 1) вид бетона 2) миним. расстояние от обогреваемой поверхности до оси рабочей арматуры 3) размеры сечения конструкции 4) схему опирания.
Для оценки огнестойкости железобетонной конструкции по признаку потери теплоизолирующей способности (I) необходимо знать: 1) вид бетона 2) толщину конструкции (для конструкции с внутренними пустотами – эффективную толщину конструкции).
Расчет огнестойкости любых строительных конструкций по признаку потери целостности (E) является очень сложной технической задачей и, как правило, не проводится.
Огнестойкость железобетонных конструкций зависит от многих факторов: конструктивной схемы, геометрии, уровня эксплуатационных нагрузок, толщины защитных слоев бетона, типа арматуры, вида бетона, и его влажности и др.
Общие принципы расчета пределов огнестойкости ЖБК
Расчеты пределов огнестойкости ЖБК, также как и для металлических конструкций связаны с решением прочностной (статической) и теплотехнической задач.
В отличие от металлической конструкции, состоящей только из одного материала – металла, предел огнестойкости ЖБК утрачивается в результате утраты прочностных свойств, как несущей металлической арматуры, так и собственно бетона.
Утрата прочностных свойств металлической арматуры происходит в результате нагрева ее до критической температуры (), которая, в свою очередь, зависит от напряжений в сечении металлической арматуры (от приложенной нагрузки), вида ЖБК, схемы опирания и нагружения ЖБК, марки металла арматуры.
Утрата прочностных свойств бетона также происходит в результате нагрева его до критической температуры (), при которой считается, что бетон мгновенно утрачивает свои прочностные свойства.

19. Предел огнестойкости конструкций и их предельные состояния по огнестойкости в соответствии с Федеральным законом № 123-Ф3. Предел огнестойкости конструкции (заполнения проемов противопожарных преград) – промежуток времени от начала огневого воздействия в условиях стандартных испытаний до наступления одного из нормированных для данной конструкции (заполнения проемов противопожарных преград) предельных состояний.

Ст.35 123-ФЗ: Пределы огнестойкости строительных конструкций определяются в условиях стандартных испытаний. Наступление пределов огнестойкости несущих и ограждающих строительных конструкций в условиях стандартных испытаний или в результате расчетов устанавливается по времени достижения одного или последовательно нескольких из следующих признаков предельных состояний:

1) потеря несущей способности (R);

2) потеря целостности (Е);

3) потеря теплоизолирующей способности вследствие повышения температуры на необогреваемой поверхности конструкции до предельных значений (I) или достижения предельной величины плотности теплового потока на нормируемом расстоянии от необогреваемой поверхности конструкции (W).

3. Предел огнестойкости для заполнения проемов в противопожарных преградах наступает при потере целостности (Е), теплоизолирующей способности (I), достижении предельной величины плотности теплового потока (W) и (или) дымогазонепроницаемости (S).

4. Методы определения пределов огнестойкости строительных конструкций и признаков предельных состояний устанавливаются нормативными документами по пожарной безопасности.

5. Условные обозначения пределов огнестойкости строительных конструкций содержат буквенные обозначения предельного состояния и группы.

Строительные конструкции зданий, сооружений и строений в зависимости от их способности сопротивляться воздействию пожара и распространению его опасных факторов в условиях стандартных испытаний подразделяются на строительные конструкции со следующими пределами огнестойкости:

1) ненормируемый;

2) не менее 15 минут;

3) не менее 30 минут;

4) не менее 45 минут;

5) не менее 60 минут;

6) не менее 90 минут;

7) не менее 120 минут;

8) не менее 150 минут;

9) не менее 180 минут;

10) не менее 240 минут;

11) не менее 360 минут.

Вопрос 20. Пожарно-техническая классификация строительных конструкций в соответствии с Федеральным законом № 123-Ф3.

Ст. 34, 35, 36 ФЗ№123 «Технический регламент о требованиях пож. безопасности».

Строительные конструкции классифицируются по огнестойкости для установления возможности их применения в зданиях, сооружениях, строениях и пож. отсеках определенной степени огнестойкости или для определения степени огнестойкости зданий, сооружений, строений и пож. отсеков. Строит. конструкции зданий, сооружений и строений в зависимости от их способности сопротивляться воздействию пожара и распространению его опасных факторов в условиях стандартных испытаний подразделяются на строительные конструкции со след. Пределами огнестойкости:

1. Ненормируемый.

2. Не менее 15 минут.

3. Не менее 30 минут.

4. Не менее 45 минут.

5. Не менее 60 минут.

6. Не менее 90 минут.

7. Не менее 120 минут.

8. Не менее 150 минут.

9. Не менее 180 минут.

10. Не менее 240 минут.

11. Не менее 360 минут.

Пределы огнестойкости строит.конструкций определяются в условиях стандартных испытаний. Наступление пределов огнестойкости несущих и ограждающих строительных конструкций в условиях стандартных испытаний или в результате расчетов устанавливается по времени достижения одного или последовательно нескольких из след. Признаков предельных состояний:

1. Потеря несущей способности (R)

2. Потеря целостности (Е)

3. Потеря теплоизолирующей способности вследствие повышения температуры на необогреваемой поверхности конструкции до предельных значений (I) или достижения предельной величины плотности теплового потока на нормируемом расстоянии от необогреваемой поверхности конструкции (W).

Строительные конструкции по пожарной опасности подразделяются на след.классы:

1. Непожароопасные (К0)

2. Малопожароопасные (К1)

3. Умереннопожароопасные (К2)

4. Пожароопасные (К3)
