Магнитные азимуты и румбы

При ориентировании линий местности за основное направление может также приниматься направление магнитного меридиана.

Магнитная стрелка на концах имеет точки, в которых сосредоточены магнитные массы. Соединяющая их линия называется магнитной осью стрелки.

Вертикальная плоскость, проходящая через магнитную ось стрелки, является плоскостью магнитного меридиана.

Линия пересечения плоскости магнитного меридиана с горизонтальной плоскостью дает направление магнитного меридиана.

Горизонтальный угол, отсчитываемый от северного направления магнитного меридиана по ходу часовой стрелки до данной линии, называется магнитным азимутом А_м (рис. 22).

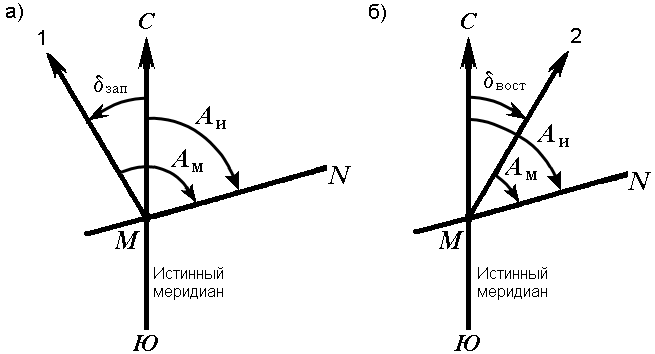

Рис. 22. Магнитный азимут и склонение магнитной стрелки: а) западное; б) восточное

В каждой точке на поверхности Земли магнитный и истинный меридианы образуют между собой угол, называемый склонением магнитной стрелки δ (рис. 22). Северный конец магнитной стрелки может отклоняться от истинного меридиана к западу или востоку. В зависимости от этого различают западное и восточное склонения. Восточное склонение принято считать положительным, западное – отрицательным:

А_и = А_м + δ_вост,

А_и = А_м – δ_зап.

Магнитное склонение в разных пунктах Земли различно и непостоянно. Различают вековые, годовые и суточные изменения склонения. В связи с этим магнитная стрелка указывает направление магнитного меридиана приблизительно и ориентировать линию по нему можно только тогда, когда не требуется большая точность ориентирования.
