Выбор элементной базы
Произведен выбор элементов для электронного секундомера. Все элементы доступны и на данный момент имеют множество аналогов.
Кварцевый генератор частотой 50 Гц, фирмы Velleman, характеристики которого представлены в таблице 1(Приложение Б).[2]
Таблица 1 – Характеристики кварцевого резонатора Velleman – К2656.
| Частота | 50 Гц |
| Ток | 5 мА |
| Питание | +5 В |
| Выходной сигнал | CMOS |
| Размеры | 50 х 45 мм |
Эквивалентная электрическая схема кварцевого генератора изображена на рисунке 2.

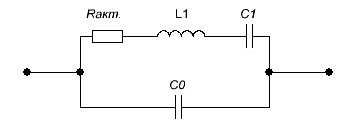

Рисунок 2 —Эквивалентная электрическая схема кварцевого генератора
Условное обозначение кварцевого генератора изображено на рисунке 3.
Рисунок 3 —Условное обозначение кварцевого генератора на схемах
Выбран логический элемент И-НЕ SN74LVC1G00 фирмы Texas Instruments (Приложение В). В таблице 2 представлены характеристики данного элемента, в таблице 3 – назначение выводов.
Таблица 2 – Характеристики элемента SN74LVC1G00 фирмы Texas Instruments.
| Характеристика | Минимальное значение | Максимальное значение |
| Напряжение питания,В | -0,5 | 6,5 |
| Ток,мА | -50 | +50 |
Таблица3 – Назначение выводов SN74LVC1G00
| Вывод | Назначение вывода |
| А | Входной сигнал |
| В | Входной сигнал |
| Vcc |
|
| Y |
|
Рисунок 4 —Внешний вид SN74LVC1G00
Логический элемент ИЛИ-НЕ выбран SN74LVC1G27 фирмы Texas Instruments(Приложение Г). Характеристики представлены в таблице 4, назначение выводов – таблица 5, внешний вид элемента – рисунок 6.
Таблица 4 – Характеристики элемент SN74LVC1G27
| Характеристика | Минимальное значение | Максимальное значение |
| Напряжение питания, В | -0,5 | 6,5 |
| Ток,мА | -50 | +50 |
Таблица5 – Назначение выводов SN74LVC1G27
| Вывод | Назначение вывода |
| Входной сигнал | |
| Земля | |
| Входной сигнал | |
| |
| Питание | |
| Входной сигнал |
Рисунок 5 —Внешний вид SN74LVC1G27
Выбран логический элемент И SN74AHC1G08-Q1 фирмы Texas Instruments (Приложение Д). Внешний вид элемента представлен на рисунке 6, характеристики и назначения выводов в таблицах, соответственно 6 и 7.
Таблица 6 – Характеристики элемента И SN74AHC1G08-Q1 фирмыTexas Instruments.
| Характеристика | Минимальное значение | Максимальное значение |
| Напряжение питания,В | 5,5 | |
| Ток,мА | - | +50 |
Таблица 7 – Назначение выводов SN74AHC1G08-Q1
| Вывод | Назначение вывода |
| Входной сигнал | |
| Входной сигнал | |
| Земля | |
| Питание | |
| Выход |
Рисунок 6—Внешний вид SN74AHC1G08-Q1
Логический элемент ИЛИ выбран SN74AHCT1G86 фирмы Texas Instruments (Приложение Е). Характеристики элемента – таблица 8, назначения выводов – таблица 9, внешний вид логического элемента – рисунок 7.
Таблица 8 – Характеристики элемента ИЛИ SN74AHCT1G86 фирмы Texas Instruments.
| Характеристика | Минимальное значение | Максимальное значение |
| Напряжение питания,В | 4,5 | 5,5 |
| Ток,мА | - |
Таблица 9 – Назначение выводов SN74AHCT1G86
| Вывод | Назначение вывода |
| Входной сигнал | |
| Земля | |
| Входной сигнал | |
| Выход | |
| Питание |
Рисунок 7—Внешний вид SN74AHCT1G86
Выбран Т-тригер CD4013B фирмы Texas Instruments, технические характеристики (Приложение Ж). В таблице 10 представлены основные характеристики, рисунок 8 – блок-схема триггера.
Таблица10 – Характеристики элемент Т-тригер CD4013B фирмы Texas Instruments.
| Характеристика | Минимальное значение | Максимальное значение |
| Напряжение питания,В | +1 | +5 |
| Частота обработки данных, Гц | - | |
| Ток, мА | -50 | +50 |

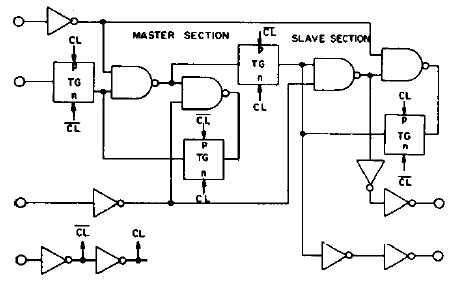

Рисунок 8 —Блок-схема CD4013B
Выбран семисегментных индикатор SA3911GWA (приложение З). На рисунке 9 представлен общий вид индикатора, на рисунке 10 – схема управления индикатором.
· Напряжение питания 5 В
· Максимальный ток 25 мА
Рисунок 9 –Общий вид семисегментного индикатора SA39-11GWA
Рисунок 10 –Схема управления индикатора SA39-11GWA.
Для управления индикатором необходим преобразователь двоичного кода в семисегментный. Дешифратор марки 564ИД4 представляет из себя декодер/драйвер двоичного кода в семисегментный с управляемой полярностью выходов. На рисунке 11 представлена диаграмма выводов преобразователя. В таблице 11 представлены основные параметры.
Таблица 11 – Характеристики 564ИД4
| Параметры (T=+25) при напряжении питания | E=+5 |
| Выходной ток логического 0, мА | 0.9 |
| Выходной ток логической 1, мА | 0.45 |
| Задержки распространения, нс | |
| Длительность стробирующего импульса не более, нс |
Рисунок 11 – Диаграмма выводов ИД4
Выбрана кнопка сброса фирмы Schurter, LDT10RT. Характеристики представлены в таблице 12, общий вид кнопки представлен на рисунке 12.
Таблица 12 – Характеристики кнопки сброса фирмы Schurter, LDT10RT.
| Материал | Термопластик |
| Надежность | 100,000 циклов |
| Переключаемое напряжение, max | 60VAC/50VDC |
| Переключаемое напряжение, min | 100mVAC/DC |
| Переключаемый ток, max | 0,2A |
| Переключаемая мощность, max | 1,2W |
| Время срабатывания | 0,5ms |
| Температурный диапазон | 25...60/85°C |
Рисунок 12 –Общий вид кнопки LDT10RT
Выбран, преобразователь напряжения марки HL 30A-230S05, AC/DC из 220В в 5В, технические характеристики представлены в таблице 13. Внешний вид преобразователя представлен на рисунке 13.
Таблица 13 – Характеристики преобразователя напряжения HL 30A-230S05
| Напряжение входное среднее, В | |
| Напряжение выходное среднее, В | |
| Мощность, Вт | |
| Тип преобразователя | AC-DC |

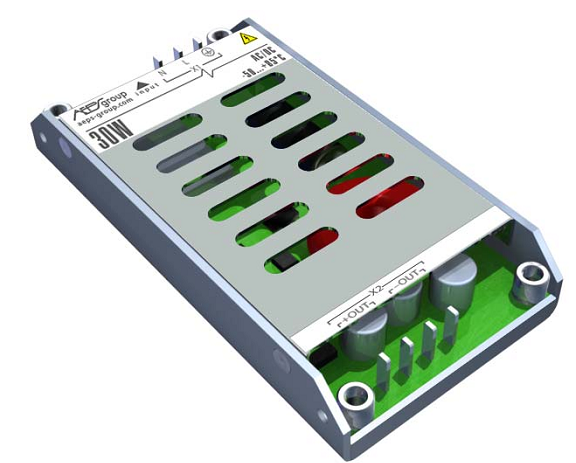

Рисунок 13 – Внешний вид преобразователя напряжения HL 30A-230S05
