Типы теодолитов

Теодолиты различаются по точности, способу отсчитывания по лимбу, по конструкции, назначению и другим признакам.

По точности теодолиты делятся на:

• высокоточные, с помощью которых горизонтальный угол измеряется одним полным приемом со средней квадратической погрешностью от ± 0,5" до ± 1"(Т01,Т02,Т1);
• точные, позволяющие измерять горизонтальный угол одним приемом со средней квадратической погрешностью от ± 2" до ± 15"(Т2,Т3,Т5);
• технические – со средней квадратической погрешностью от ± 20" до ± 60"(Т10,Т15,Т30).

Средняя квадратическая погрешность измерения горизонтального угла указывается в шифре теодолита цифрами, например, Т2, Т5, Т30. В случае применения зрительной трубы с прямым изображением в шифре теодолита добавляется буква П, например, 2Т30П и 4Т30П – теодолиты со средней квадратической погрешностью измерения горизонтального угла ± 30" и с трубой прямого изображения. Цифра 2 и 4 впереди шифра обозначает, что это теодолиты соответственно второго и четвертого поколений, то есть более совершенный, чем теодолит марки Т30.

Теодолит Т5 выпускается в двух вариантах - с уровнем при вертикальном круге (шифр Т5) и без уровня при вертикальном круге, но с компенсатором (шифр Т5К). Компенсатор представляет собой линзу или призму, подвешенную на четырех тонких проволоках. При наклоне оси вращения теодолита (вертикальной оси) в небольших пределах (1-2') линза, сместившись под действием силы тяжести, сместит изображение делений вертикального круга таким образом, что отсчет по нему будет соответствовать отвесному положению оси вращения прибора, т.е. автоматически компенсирует наклон этой оси. Поэтому отсчет по вертикальному кругу при горизонтальном положении визирной оси будет равным или близким 0° даже при не строго отвесном положении оси вращения теодолита. Этот отсчет называют местом нуля, и точность его установки компенсатором определяется средней квадратической ошибкой ± 6".

По конструкции теодолиты делятся на повторительные и простые. У повторительных теодолитов лимб и алидада имеют раздельное и совместное вращение, что позволяет производить измерения горизонтальных углов путем откладывания значения угла на лимбе несколько раз (при измерении углов способом повторений). У простых теодолитов цилиндрическая вертикальная ось жестко скреплена с алидадой.

Теодолит Т5 и его модификации (Т5К, 2Т5, 2Т5К, 3Т5КП) относятся к разряду точных, с повторительной системой вертикальной оси и отсчетным приспособлением в виде шкалового микроскопа с ценой деления шкалы 1', позволяющим производить отсчеты с точностью 0,1'(6"). Система отсчитывания односторонняя. Увеличение трубы 27^х, пределы визирования от 2 м до бесконечности, цена деления цилиндрического уровня 30".

а) б)

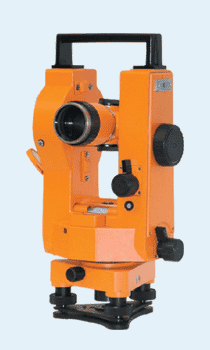

Рис.3. Теодолиты: 2Т5К (а), 3Т5КП (б)

В теодолите Т5 при вертикальном круге имеется цилиндрический уровень, в теодолитах Т5К и его модификациях уровня при вертикальном круге нет, его заменяет компенсатор. Если на вертикальном круге теодолита Т5К установить отсчет, равный месту нуля, визирная ось трубы будет горизонтальна, и теодолит можно использовать как нивелир.

Горизонтальный круг (лимб) может быть скреплен с алидадой или отсоединен от нее с помощью специальной защелки повторительного устройства. Когда необходимо повернуть лимб вместе с алидадой, нажимают на клавишу защелки 5 (рис.3). Для того, чтобы горизонтальный круг оставался неподвижным, его отсоединяют от алидады нажатием на фиксатор защелки. На подставке зрительной трубы расположены закрепительный и микрометренный винты 3. В верхней части подставки с вертикальным кругом расположено зеркало для подсветки оптической системы, передающей изображения делений одной стороны горизонтального и вертикального кругов в отсчетный микроскоп. Вращением диоптрийных колец окуляры микроскопа и трубы устанавливаются по глазу до отчетливой видимости шкалы микроскопа и сетки нитей трубы.

Все эти теодолиты имеют оптический центрир. Объектив центрира расположен внутри вертикальной оси, а окуляр 2 выведен наружу и расположен у одной из подставок зрительной трубы. Для предварительного центрирования приборов может быть использован обычный нитяный отвес.

Теодолит Т30 (рис.4) и его модификации (2Т30, 2Т30П, 4Т30П) относятся к разряду технических, с повторительной системой вертикальной оси. Система отсчитывания односторонняя. Увеличение трубы 18^х (Т30) и 20^х (2Т30), пределы визирования от 1,2 м до бесконечности, цена деления цилиндрического уровня 45". Данные теодолиты применяются для прокладывания теодолитных и тахеометрических ходов, плановых и высотных съемок.

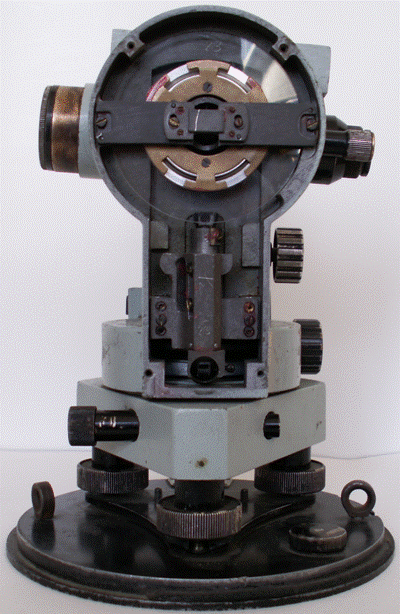

Рис.4. Теодолит Т30: 1 – основание; 2 – исправительный винт цилиндрического уровня; 3, 4 – закрепительный и наводящий винты алидады; 5 – цилиндрический уровень; 6 – наводящий винт зрительной трубы; 7 – кремальера; 8 – закрепительный винт зрительной трубы; 9 – визир; 10 – окуляр зрительной трубы; 11 – окуляр отсчетного микроскопа; 12 – колонка; 13 – подставка; 14 – закрепительный винт лимба; 15 – подъемный винт

В теодолите Т30 отсчетное приспособление выполнено в виде штрихового микроскопа, позволяющего брать отсчеты с точностью 1', а в его модификациях (2Т30П, 4Т30П) - шкалового микроскопа тридцатисекундной точности (см. рис.2,б,в). На зрительной трубе имеется оптический визир 9 (рис.4), в поле зрения которого виден светлый крест. Этот крест совмещается с предметом, который должен попасть в поле зрения зрительной трубы, но изображение предмета может быть размытым (иногда его изображение вообще не будет видно). Для получения четкого изображения предмета необходимо с помощью кремальеры 7 перемещать в трубе специальную фокусирующую линзу до тех пор, пока его изображение не станет четким. Зажимные винты зрительной трубы 8 и алидады горизонтального круга 3 закрепляются, и микрометренными винтами алидады горизонтального круга 4 и зрительной трубы 6 центр сетки нитей наводится на предмет. Отчетливость изображения сетки нитей получают вращением диоптрийного кольца окуляра трубы 10.

В теодолите Т30 подставка 13 жестко скреплена с основанием 1, служащим одновременно донцем футляра, что позволяет закрывать теодолит футляром, не снимая его со штатива. Ось вращения теодолита устанавливается в отвесное положение с помощью подъемных винтов 15 и цилиндрического уровня при алидаде горизонтального круга 5.

Полая вертикальная ось теодолита позволяет центрировать прибор над точкой местности с помощью зрительной трубы. Прибор снабжается окулярными насадками для зрительной трубы и микроскопа, которые применяют при наблюдении предметов, расположенных относительно горизонта под углом более 45°.

В теодолитах Т30 имеется только один цилиндрический уровень при алидаде горизонтального круга 5, который прикрепляется к подставке зрительной трубы параллельно визирной плоскости. Положение уровня изменяется юстировочными (исправительными) винтами 2. При алидаде вертикального круга уровня нет.

Теодолит по особому заказу может быть укомплектован ориентир-буссолью и уровнем, который прикрепляется к трубе для нивелирования горизонтальным визирным лучом. Обычно к зрительной трубе прикрепляют два визира. При установке уровня на трубе один из визиров должен быть снят.
