Лабораторная работа № 1

РЕШЕНИЕ ЗАДАЧ НА ТОПОГРАФИЧЕСКИХ ПЛАНАХ И КАРТАХ

Цель работы: Закрепить изучение раздела «ТОПОГРАФИЧЕСКИЕ ПЛАНЫ И КАРТЫ», изучить содержание топографических планов и карт. Научиться пользоваться поперечным масштабом, правильно вычерчивать условные знаки, научиться строить профиль местности.

Приборы и инструменты: Измеритель, карта, топографический план, линейка.

Порядок выполнения лабораторной работы

1. План – уменьшенное подобное изображение горизонтальной проэкции небольшого участка местности.

Карта — это уменьшенное изображение всей поверхности Земли или отдельных ее частей на плоскости, которое построено с учетом того, что Земля является шаром.

Рельеф - неровности поверхности Земли.

Масштаб – степень уменьшения горизонтальных положений линий местности при их озображении на местности и карте.

Линейный масштаб

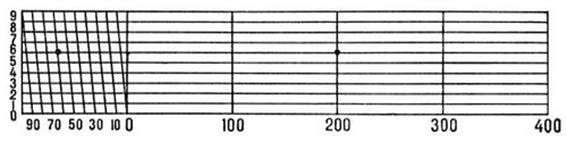

Поперечный масштаб

3. Вычертить условные знаки.

Постройки и сооружения

постройки масштабные

постройки не масштабные

заводские трубы

заводы и фабрики без труб

электростанции

склады горючего

радио и телевышки

трансформаторная будка

линии электропередач на деревянных опорах

ветряные двигатели

водяные мельницы и лесопильники

метеоролическая станция

церковь

кладбища масштабные

пасека

постоянные стояки юрт и чумов

колодец

колодец с журавлем

каменные кирпичные стены и металлические ограждения

геодезический пункт

шоссе с мостом

полевые и лесные дороги

разрушенные постройки масштабные

расрушенные постройки не масштабные

заводы и фабрики с трубами

шахты действующие

щахты не действующие

капитальные сооружения башенного типа

вышка легкого типа

радиостанции и телевизионные центры

линии электропередач на железобетонных опорах(высота в м)

торфоразработки в масштабе

ветряные мельницы

бензоколонки и заправочные станции

часовня

кладбища масштабные

памятники и монументы

мусульманские могилы

ветряной колодец

родник

железные дороги двухпутные

дом лесника

аэродромы

грунтовые и проселочные дороги
