Краткое описание печи и ее схема

Курсовая работа

«Расчет секционной печи для нагрева труб»

По дисциплине «Теплотехника»

Выполнила:

Студентка гр. МВР-09-2

Абдуназаров Б.А.

Проверил:

Янюшкин Ю.М.

Москва

2012 г

Содержание

1. Краткое описание печи и ее схему
2. Расчет теплообмена в рабочем пространстве печи
3. Расчет нагрева труб

4. Расчет горения топлива (состав исходного газа, состав и калориметрическая температура продуктов сгорания)

5. Тепловой баланс печи по секциям

6.Расчет расхода топлива по секции и на всю печь

7.Определение основных размеров и параметров печи

8.Расчет горелки

Исходные данные

1. Тип и название печи Проходная секционная печь для

скоростного нагрева труб

1. Размеры труб

2.1 наружный диаметр d_тр=50 мм

2.2 толщина стенки S_тр=1мм

2.3 длина l =12 м

1. Марка стали(плотность, кг/м³) малоуглеродистая, 7850 кг/м³
2. Производительность печи P =0,3 т/ч
3. Число ручьев n=1 шт

Разрыв между трубами в печи м 0,5

6. Температура в 1 секции печи t_c ⁰С выбрать

7. Температура трубы ⁰С

7.1 начальная t_м^нач =20 ⁰С

7.2 конечная t_м^кон =600 ⁰С

8. Топливо

9. Температура подогрева воздуха t_в =370⁰С

10. Коэффициент расхода воздуха α_в =1,08

11. Тип горелок выбрать

12. Размеры рабочего пространства секции

12.1 длина L_c=1,5 м

12.2 диаметр D_c =1,0 м

13. Размеры рабочего пространства тамбура

13.1 длина L_т=0,5 м

13.2 диаметр D_т=0,5 м

14. Размеры проема между секцией и тамбуром

14.1 диаметр D_пр=0,3 м

14.2 толщина l_пр = 0,2 м

15. Футеровка секции

15.1 материал шамотно-волокнистые плиты ШВП-350

15.2 толщина S_с=300 мм

16. Футеровка тамбура

16.1 материал муллитокремнеземистый войлок МКВР-200

16.2 толщина S_т=200 мм

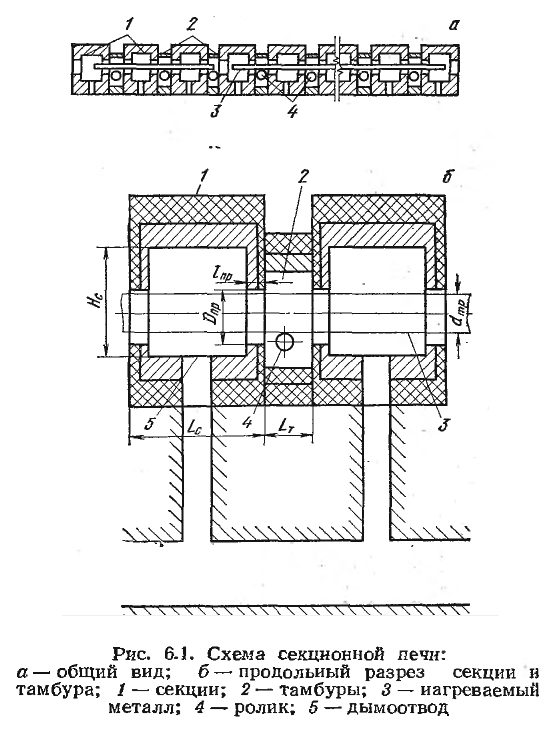

Краткое описание печи и ее схема.

Секционные печи скоростного нагрева применя­ют для нагрева больших партий однородного сортамента трубной заготовки и труб диамет­ром до 200 мм и длиной не менее 2,5—3 м. Иногда в этих печах нагревают квадратную заготовку небольших размеров.

Секционные печи состоят из установлен­ных в одну линию отапливаемых камер. (сек­ций) и расположенных между ними неотапли­ваемых тамбуров, в которых находятся транс­портирующие ролики. Ролики косо располо­жены, что обеспечивает непрерывное враще­ние заготовки во время нагрева. Заготовки можно перемещать в печи в один, два или три ряда (ручья). Каждая секция имеет са­мостоятельное," отопление - и дымоотбор; не­сколько секций объединяют в общую систему регулирования (зону). Длина секции 1,5— 1,75 м, поперечные размеры на 0,4—0,6 м больше поперечных размеров нагреваемой за­готовки; длина неотапливаемого тамбура 0,35—0,5 м.
