Порядок выполнения работы. 1. Вычислить горизонтальные углы





A. Журнал измерений,

1. Вычислить горизонтальные углы.

2. Вычислить горизонтальные проложения линий.

Б. Ведомость вычисления координат.

1. Выписать из журнала измеренные углы, горизонтальные проложения (меры
длины) сторон.

2. Определить угловую невязку, сопоставить ее с допустимой и увязать углы.

3. Вычислить дирекционные углы и румбы для основного хода.

4. Вычислить приращения координат.

5. Определить абсолютную и относительную невязки в приращениях,
сопоставить их с допустимой.

6. Распределить невязку и вычислить исправленные приращения.

7. Вычислить координаты точек основного хода.

B. Диагональный ход.

1. Определить и увязать угловую невязку хода между двумя дирекционными
углами сторон основного хода.

2. Вычислить дирекционные углы и румбы линий, а также координаты точек
диагонального хода.

Г. Построение плана.

1. Построить координатную сетку со стороной квадрата 2 см.

2. Нанести по координатам точки основного хода (с обязательной проверкой
длин сторон). Нанести точки диагонального хода. Масштаб 1:5000.

3. Нанести ситуацию по данным абриса.

4. Вычертить линейный масштаб.

5. Вычертить весь план тушью, с необходимыми надписями, согласно образцу.

Приложение. План на чертежной бумаге размером 210x297 мм в масштабе 1:5000.

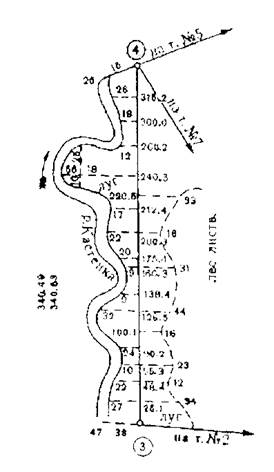

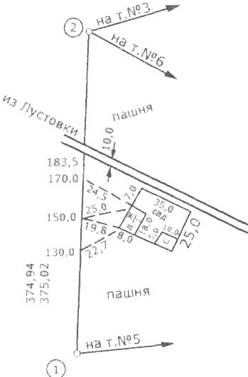

СХЕМА И АБРИС ОСНОВНЫХ И СЪЕМОЧНЫХ ХОДОВ
