Характеристики системи

3.1 Функціональні вимоги

3.1.1 Продукт повинен дозволяти вводити дані: Клієнти(Код клієнта, прізвище та ім’я, дата вступу, термін навчання, категорія, код вчителя), Вчителі(Код вчителя, прізвище та ім’я, код паспорту, телефонний номер, код транспорту), Транспорти(Код транспорту, модель, кількість кінських сил, об’єм двигуна);

3.1.1 Продукт повинен дозволяти виводити дані: Клієнти(Код клієнта, прізвище та ім’я, дата вступу, термін навчання, категорія, код вчителя), Вчителі(Код вчителя, прізвище та ім’я, код паспорту, телефонний номер, код транспорту), Транспорти(Код транспорту, модель, кількість кінських сил, об’єм двигуна);

3.1.2 Продукт повинен дозволяти видаляти дані: Клієнти(Код клієнта, прізвище та ім’я, дата вступу, термін навчання, категорія, код вчителя), Вчителі(Код вчителя, прізвище та ім’я, код паспорту, телефонний номер, код транспорту), Транспорти(Код транспорту, модель, кількість кінських сил, об’єм двигуна);

3.1.4 Продукт повинен дозволяти здійснювати фільтрацію даних по полях деяких таблиць: Клієнти(Код клієнта, прізвище та ім’я, категорія), Вчителі(Код вчителя, прізвище та ім’я, код паспорту, телефонний номер), Транспорти(Код транспорту, модель, кількість кінських сил, об’єм двигуна);

3.1.5 Продукт повинен дозволяти друкувати звіти усіх полів таблиць: Клієнти, Вчителі, Транспорти.

4. Вимоги до зовнішніх інтерфейсів

4.1 Користувацькі інтерфейси

Інтерфейс системи складається з:

4.1.1 Головне меню.

4.1.2 Таблиця бази даних.

4.1.3 Вікно додавання та видалення даних.

4.1.4 Меню швидкого доступу.

4.1 Апаратні інтерфейси

4.2.1 Взаємодіє з принтером.

5. Не функціональні вимоги

5.1 Вимоги продуктивності

5.1.1 Програма повинна бути розроблена на мові С++.

2. РОЗРОБКА ІНТЕРФЕЙСУ ПРОГРАМИ

2.1 Кроки розробки призначених для користувача інтерфейсів

Для проектування інтерфейсу додатку знадобилося дізнатись інформацію про користувача, проаналізувати його рівень комп’ютерних знань та вмінь. Я проаналізував можливих користувачів, які будуть користуватися додатком та вивів інформацію в окрему таблицю, табл.2.1.

Табл. 2.1 - Характеристика користувача

2.2 Проектування інтерфейсу

Проектування інтерфейсу виконано в середовищі C++Builder 6 таким чином:

1. Головне вікно – вікно «Клієнти»:

Додаю на форму Form1 Panel1.

На Panel1 розміщую DBGrid1 – для відображення таблиці Клієнти, в властивостях встановлюю DataSource = «bd_work->Klient_data»; DBNavigator1 – для управління таблицею, в властивостях встановлюю DataSource = «bd_work->Klient_data»; StatusBar1 – створюю TStatusPanel[0](для виведення підказок при наведенні мишею на певний компонент), в властивостях встановлюю AutoHint = true, ShowHint = true; MainMenu1 – підключаю форму до нього в подіях встановлюю Menu = bd_work->Menu_klient, в ньому створюю кнопки та приписую до них назви; ToolBar1 – панель швидкого доступу, на якій створюю 5 кнопок, в подіях встановлюю HotImages = bd_work->ImageList1, Images = bd_work->ImageList1; Panel2(Button1 – для фільтрації по полю Edit1, який орієнтується на атрибут вибраний в ComboBox1; ComboBox1 – для вибору фільтрації по «Код клієнта» або «Прізвище та ім’я» або «Категорія» або «Код вчителя» або зняття фільтрації; Edit1 – текстове поле для введення певних символів для фільтрації по таблиці Клієнти). Результат створеної форми показано в додатку 2 рис.1.

2. Вікно «Вчителі»:

Додаю на форму Tech Panel1.

На Panel1 розміщую DBGrid1 – для відображення таблиці Вчителі, в властивостях встановлюю DataSource = «bd_work->Tech_data»; DBNavigator1 – для управління таблицею, в властивостях встановлюю DataSource = «bd_work->Tech_data»; StatusBar1 – створюю TStatusPanel[0](для виведення підказок при наведенні мишею на певний компонент), в властивостях встановлюю AutoHint = true, ShowHint = true; MainMenu1 – підключаю форму до нього в подіях встановлюю Menu = bd_work->Menu_tech, в ньому створюю кнопки та приписую до них назви; ToolBar1 – панель швидкого доступу, на якій створюю 5 кнопок, в подіях встановлюю HotImages = bd_work->ImageList1, Images = bd_work->ImageList1; Panel2(Button1 – для фільтрації по полю Edit1, який орієнтується на атрибут вибраний в ComboBox1; ComboBox1 – для вибору фільтрації по «Код вчителя» або «Прізвище та ім’я» або «Код паспорту» або «Телефонний номер» або зняття фільтрації; Edit1 – текстове поле для введення певних символів для фільтрації по таблиці Вчителі). Результат створеної форми показано в додатку 2 рис.2.

3. Вікно «Транспорт»:

Додаю на форму transp Panel1.

На Panel1 розміщую DBGrid1 – для відображення таблиці Транспорт, в властивостях встановлюю DataSource = «bd_work->transp_data»; DBNavigator1 – для управління таблицею, в властивостях встановлюю DataSource = «bd_work->transp_data»; StatusBar1 – створюю TStatusPanel[0](для виведення підказок при наведенні мишею на певний компонент), в властивостях встановлюю AutoHint = true, ShowHint = true; MainMenu1 – підключаю форму до нього в подіях встановлюю Menu = bd_work->Menu_transp, в ньому створюю кнопки та приписую до них назви; ToolBar1 – панель швидкого доступу, на якій створюю 5 кнопок, в подіях встановлюю HotImages = bd_work->ImageList1, Images = bd_work->ImageList1; Panel2(Button1 – для фільтрації по полю Edit1, який орієнтується на атрибут вибраний в ComboBox1; ComboBox1 – для вибору фільтрації по «Код транспорту» або «Модель» або «Кількість кінських сил» або «Об’єм двигуна» або зняття фільтрації; Edit1 – текстове поле для введення певних символів для фільтрації по таблиці Транспорт). Результат створеної форми показано в додатку 2 рис.3.

4. Вікно «Додавання / Видалення даних»:

Додаю на форму regedit Panel1.

На Panel1 розміщую PageControl1 на якому міститься 3 вкладки – Клієнти (розміщує в собі PageControl2 на якому міститься 2 вкладки – Додавання даних(містить в собі Label1->Caption = «Введіть код клієнта», Label2->Caption = «Введіть прізвище та ім’я клієнта», Label3->Caption = «Введіть категорію клієнта», Кнопку «Ок» - для підтвердження додавання даних в таблицю «Клієнти»), Видалення даних(містить в собі Label1->Caption = «Введіть код клієнта», Label2->Caption = «Введіть прізвище та ім’я клієнта», Label3->Caption = «Введіть категорію клієнта», Кнопку «Ок» - для підтвердження видалення даних в таблиці «Клієнти»)), Вчителі(розміщує в собі PageControl3 на якому міститься 2 вкладки – Додавання даних(містить в собі Label1->Caption = «Введіть код вчителя», Label2->Caption = «Введіть прізвище та ім’я вчителя», Label3->Caption = «Введіть код паспорту вчителя», Label4->Caption = «Введіть телефон вчителя», Кнопку «Ок» - для підтвердження додавання даних в таблицю «Вчителі»), Видалення даних(містить в собі Label1->Caption = «Введіть код вчителя», Label2->Caption = «Введіть прізвище та ім’я вчителя», Label3->Caption = «Введіть код паспорту вчителя», Label4->Caption = «Введіть телефон вчителя», Кнопку «Ок» - для підтвердження видалення даних в таблиці «Вчителі»)), Транспорт(розміщує в собі PageControl4 на якому міститься 2 вкладки – Додавання даних(містить в собі Label1->Caption = «Введіть код транспорту», Label2->Caption = «Введіть модель транспорту», Label3->Caption = «кількість кінських сил», Label4->Caption = «Об’єм двигуна (см3)», Кнопку «Ок» - для підтвердження додавання даних в таблицю «Транспорт»), Видалення даних(містить в собі Label1->Caption = «Введіть код транспорту», Label2->Caption = «Введіть модель транспорту», Label3->Caption = «кількість кінських сил», Label4->Caption = «Об’єм двигуна (см3)», Кнопку «Ок» - для підтвердження видалення даних в таблиці «Транспорт»)). Результат створеної форми показано в додатку 2 рис.4.

5. Вікно «Auto_zvit»:

Додаю на форму Auto_zvit QuickRep1

На QuickRep1 розміщую QRBand1(QRLabel1 – в властивостях встановлюю Caption = «Код транспорту»; QRLabel2 – в властивостях встановлюю Caption = «Модель»; QRLabel3 – в властивостях встановлюю Caption = «Кількість кінських сил», QRLabel4 – в властивостях встановлюю Caption = «Об’єм двигуна (см3)»), QRBand2(QRDBText1 – в властивостях встановлюю DataSet = bd_work->Auto_table, DataField = «Код транспорту»; QRDBText2 – в властивостях встановлюю DataSet = bd_work->Auto_table, DataField = «Модель»; QRDBText3 – в властивостях встановлюю DataSet = bd_work->Auto_table, DataField = «Кількість кінських сил»; QRDBText4 – в властивостях встановлюю DataSet = bd_work->Auto_table, DataField = «Об’єм двигуна»); QRLabel5 – в властивостях встановлюю Caption = «Транспорт». Властивість компоненту QuickRep1 встановлюю DataSet = bd_work->Auto_table, властивість компоненту QRBand2 встановлюю BandType = rbDetail. Результат створеної форми показано в додатку 2 рис.5.

6. Вікно «Teach_zvit»:

Додаю на форму Teach_zvit QuickRep1

На QuickRep1 розміщую QRBand1(QRLabel1 – в властивостях встановлюю Caption = «Код вчителя»; QRLabel2 – в властивостях встановлюю Caption = «Код паспорту»; QRLabel3 – в властивостях встановлюю Caption = «Код транспорту», QRLabel4 – в властивостях встановлюю Caption = «Прізвище та ім’я», QRLabel5 – в властивостях встановлюю Caption = «Телефонний номер»), QRBand2(QRDBText1 – в властивостях встановлюю DataSet = bd_work->Teach_table, DataField = «Код вчителя»; QRDBText2 – в властивостях встановлюю DataSet = bd_work->Teach_table, DataField = «Код паспорту»; QRDBText3 – в властивостях встановлюю DataSet = bd_work->Teach_table, DataField = «Код транспорту»; QRDBText4 – в властивостях встановлюю DataSet = bd_work->Teach_table, DataField = «Прізвище та ім’я»; QRDBText5 – в властивостях встановлюю DataSet = bd_work->Teach_table, DataField = «Телефонний номер»), QRLabel5 – в властивостях встановлюю Caption = «Вчителі». Властивість компоненту QuickRep1 встановлюю DataSet = bd_work->Teach_table, властивість компоненту QRBand2 встановлюю BandType = rbDetail. Результат створеної форми показано в додатку 2 рис.5.

7. Вікно «ZVIT_klienti»:

Додаю на форму ZVIT_klienti QuickRep1

На QuickRep1 розміщую QRBand1(QRLabel1 – в властивостях встановлюю Caption = «Код клієнта»; QRLabel2 – в властивостях встановлюю Caption = «Прізвище та ім’я»; QRLabel3 – в властивостях встановлюю Caption = «Дата вступу»; QRLabel4 – в властивостях встановлюю Caption = «Термін навчання»; QRLabel5 – в властивостях встановлюю Caption = «Код вчителя»; QRLabel6 – в властивостях встановлюю Caption = «Категорія»), QRBand2(QRDBText1 – в властивостях встановлюю DataSet = bd_work->Klient_table, DataField = «Код клієнта»; QRDBText2 – в властивостях встановлюю DataSet = bd_work->Klient_table, DataField = «Прізвище та ім’я»; QRDBText3 – в властивостях встановлюю DataSet = bd_work->Klient_table, DataField = «Дата вступу»; QRDBText4 – в властивостях встановлюю DataSet = bd_work->Klient_table, DataField = «Термін навчання»; QRDBText5 – в властивостях встановлюю DataSet = bd_work->Klient_table, DataField = «Код вчителя»; QRDBText6 – в властивостях встановлюю DataSet = bd_work->Klient_table, DataField = «Категорія»;), QRLabel7 – в властивостях встановлюю Caption = «Клієнти». Властивість компоненту QuickRep1 встановлюю DataSet = bd_work->Klient_table, властивість компоненту QRBand2 встановлюю BandType = rbDetail. Результат створеної форми показано в додатку 2 рис.5.

8. Вікно «Про нас»:

Додаю на форму Me Panel1.

На Panel1 розміщую Label1 – в властивостях Caption = «http://radiotex.org.ua/»; Label2 – в властивостях Caption = «© 2015 made by Gylionenko V. D.». Результат створеної форми показано в додатку 2 рис.6.

9. Вікно «Довідка»:

Додаю на форму Help Panel1.

Ha Panel1 розміщую Label1 – в властивостях встановлюю Caption = «Autoscool (version: 1.0)»; Label2 – в властивостях встановлюю Caption = «Програма призначена для:»; Label3 – в властивостях встановлюю Caption = «зберігання;»; Label4 – в властивостях встановлюю Caption = «редагування;»; Label5 – в властивостях встановлюю Caption = «видалення даних;»; Label6 – в властивостях встановлюю Caption = «фільтрація та пошук даних»; Результат створеної форми показано в додатку 2 рис.7.

3. ВИБІР АРХІТЕКТУРИ

3.1 Функціональна структура програми(Типи моделі розробки)

Є три різних типи компонентів потоку даних: джерела, перетворення і цільові об'єкти. Джерела витягують дані зі сховищ, таких як таблиці та подання реляційних баз даних, файли. Перетворення змінюють, об'єднують і очищають дані. Цільові об'єкти завантажують дані у сховища або створюють набори даних у пам'яті.

З'єднання компонентів потоку даних здійснюється шляхом з'єднання виходів джерел і перетворень з входами перетворень і цільових об'єктів. При створенні потоку даних зазвичай з'єднуються другий і наступні компоненти - так само, як їх додавали до потоку даних. Після з'єднання компонента вхідні стовпці можуть бути використані при налаштуванні компонента. Коли немає доступних вхідних стовпців, настройка компонента завершиться після його приєднання до потоку даних.

Для з’єднання БД з середовищем C++ Builder я використовую декілька компонентів з вкладки ADO: TADOConnection, TDataSource, TADOTable.

Для зв’язку з базою даних використовується компонент ADOConnection, в якому вказується шлях до потрібної бази даних та використовується драйвер «Microsoft Jet 4.0 OLE DB Provider», через нього здійснюється підключення до бази даних «Автошкола», Рис.3.1.1.

Рис 3.1.1. – Встановлення зв’язку з БД

Також для зображення бази даних на формі використовується DataSource та ADOTable, потім DataSource підключається до DBGrid і виводиться обрана таблиця.

З'єдную проект з базою даних «Автошкола»:

Додаємо на форму DataModule, на ній розміщуємо такі компоненти: ADOConnection, DataSource, ADOTable.

Натиснувши 2 рази на ADOConnection вибираю потрібний драйвер, та підключаю базу даних. У властивостях DataSource: DataSet=ADOTable2 (підключив одну з таблиць бази даних до DataSource). У властивостях ADOTable: Connection=ADOConnection; Active=true; TableName=Клієнти (підключили таблицю «Клієнти»).

3.2 Генерація схеми бази даних

Драйвер Microsoft ODBC для SQL Server - це ізольований драйвер, який надає API-інтерфейс, який реалізує стандартні інтерфейси ODBC з Microsoft SQL Server. Генерацію схеми бази даних було зроблено для СУБД Аксес, використовуючи ODBC.

Цей сервер виконує обслуговування та управління базою даних, відповідає за цілісність і збереження даних, забезпечує операції введення-виведення при доступі клієнта до інформації.

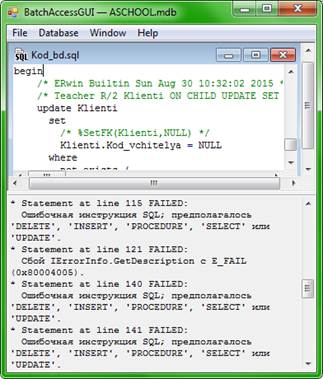

За допомогою програми ER-Win було згенеровоно код для майбутньої бази даних, а вже потім за допомогою програми BatchAccess (консольна утиліта для управління базами MS Access), в яку був занесений код з ER-Win була створена база даних «Автошколи», генерацію бази даних наведено в рис. 3.2.1.

Рис.3.2.1 – Створення Бази даних

4. ДЕТАЛЬНЕ ПРОГРАМУВАННЯ

4.1 Логічна структура бази даних проекту

Основними об’єктами бази даних автошколи є: Клієнти, Вчителі, Транспорт.

Таблиця «Вчителі» зв’язана з таблицею «Транспорт» полем «Код транспорту». Таблиця «Клієнти» зв’язана з таблицею «Вчителі» полем «Код вчителя». Схему показано в додатку 3 рис.11.

В таблиці «Вчителі» йде опис вчителів, що працюють в автошколі.

В таблиці «Транспорт» йде опис транспортів, які є в автошколі.

В таблиці «Клієнти» йде опис всіх клієнтів(учнів) автошколи.

Під час проектування програмного додатку, до нього були добавлені компоненти ADOQuery, що містять в собі SQL код даної бази даних.
