Определение длины оси





Длина оси должна быть достаточной для того, чтобы после установки её на место, можно было в задании № 2 установить на неё шплинт, а в задании № 3 – шайбу и шплинт.



11. ОПРЕДЕЛЕНИЕ ЛИНЕЙНЫХ РАЗМЕРОВ ВИНТА.



После того, как определены размеры чашек, захватов, гайки и рукоятки можно определить линейные размеры основного винта конструкции.

Длина винта складывается из длин следующих участков (по заданиям):

Задания № 1 и 4:

- lхв – длина хвостовой части винта (рис. 5.2. и 5.3), определяется в результате конструирования чашек устройств;

- lраб – длина рабочей части винта, получается как сумма высоты гайки и заданного хода винта;

- вк+вп – суммарный размер проточки для выхода инструмента и переходного участка (рис. 5.6);

- Нгол – высота головки винта (рис. 5.6) Нгол=(1,8…2)dр (п. 8.2); dоп=dр+(1…2)мм – диаметр отверстия под рукоятку.



Задания № 2 и 3:

- lкон – длина конического участка нижнего конца винта;

- lпер= 5…7 – длина перехода от конического участка до начала резьбовой части винта;

- lраб – длина рабочей части винта, получается как сумма 0,5l, где l – размер захвата (рис. 7.1 и 7.2); Нг – высоты гайки и заданного рабочего хода винта;

- (вк+вп)+ Нгол – (см. задания № 1 и 4);

- плюс (1…1,5)р – запасная длина винта.



Задание № 5:

- (с12) – размеры зуба (рис 5.5);

- (Нвт) - (с124) – (рис 5.5), Нвт – высота выталкиваемой втулки;

- Нстак. – высота стакана (п. 12.5);

- Нг – высота гайки (п. 6.2.1);

- плюс запасной участок (1,5-2)Р.

-

Задание № 6:

- l3-(0,7…1,2)d3;

- l2-(0,8…1)d2+20мм, где 20мм – толщина стопорного кольца;

- lБ= 6…10мм;

- lш- определяется по нормам на штурвал (см. п. 8.1);

- lкр =(1,2…1,3)d6.



Задание № 7:

- l0 – длина оси чашки l0ч+(1…2)мм, где δч- толщина тела чашки (п. 8.5);

- Нгол- высота головки винта (см. задание № 1 и 4);

- (вк+вп)- суммарный размер проточки и переходного участка (рис. 5.5);

- lраб- длина рабочей части винта, получается как сумма высоты гайки и заданной высоты подъёма груза плюс запас (1-1,5)Р.



- Полученная таким образом длина винта округляется до целого числа по ГОСТ 6636-83.

12. Корпусные детали



12.1. Задание № 1.

Корпус пресса рис 12.1.а.

Корпус пресса изготовляется отливкой из чугуна марок СЧ15; СЧ18 или из стали марок 35Л; 40Л; 45Л.

Размеры, определяемые по заданным и полученным параметрам:

D=Dнг; Dнг – наружный диаметр гайки;

Н≥ ; - высота гайки без буртика;

l = lраб +hб +lн, где lраб - заданный рабочий ход винта;

hб - высота буртика гайки;

lн - размер от нижней поверхности чашки до начала резьбы винта (рис. 5.2);

l1 – заданный вылет оси винта пресса;

Dз = Dн +2мм, Dн – наружный диаметр чашки (рис. 5.2);

D4 =(3…4)Dз




Dз = Dн +2мм, Dн – наружный диаметр чашки (рис. 5.2);

D4 =(3…4)Dз

Толщина стенок отливки принимается (8…12)мм. Остальные размеры определяются конструктивно Удобно сделать это прорисовкой от руки на миллиметровке в масштабе 1:1.

При конструировании Т – образного сечения обычно принимаются а=(3,5…5)δ и в/а=1,2…1,5.

Опасным является сечение А-А (рис 12.1) в котором действуют суммарные напряжения

σ = ± σи + σр ≤ [σр],

где , Н/мм2; , Н/мм2,

Изгибающий момент: М=Q·lм, Нмм

lм – расстояние от оси винта до центра тяжести сечения.






WА – момент сопротивления сечения относительно центральной оси Ус (рис. 12.1 б);

А – площадь сечения

Моменты сопротивления и :

, ,

где Jус – момент инерции сечения относительно центральной оси;

хс – расстояние от оси у до центра тяжести сечения

,

где А1, А2 – площади прямоугольников, на которые разбито сечение АА;

х1, х2 – соответственно расстояние от центральных осей У1 и У2 до

оси У.

Центральный момент инерции сечения АА относительно оси Ус

,

где - момент инерции относительно центральных собственных осей у1 и у2, соответственно

;

а1 = хс - х1; а2 = х2 - хс.

Величины допускаемых напряжений: для чугуна [σ]р=40…60Мпа,

[σ]=130…150Мпа; для стали [σ]р ≈[σ] =90…110Мпа.

12.2. Задание № 2:

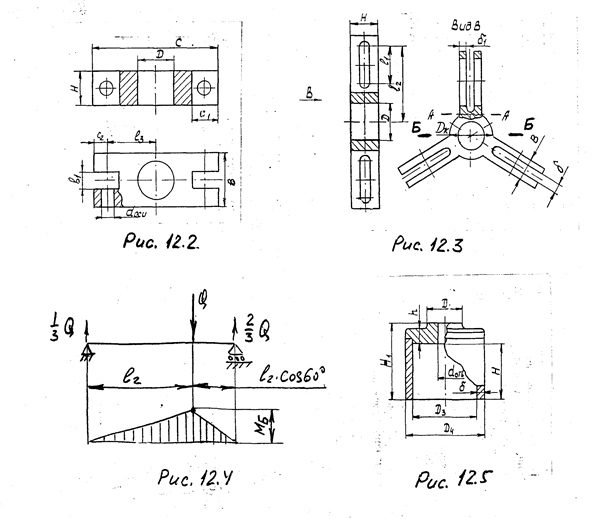

Корпус съёмника для шкивов рис 12.2.

Материал – сталь: ст.3; ст.4; 35; 45.

Размеры, определяемые по заданным и полученным параметрам:

D=Dнг; Dнг – наружный диаметр гайки;

dоси= d0; d0 – диаметр оси;

Н ≥ ; – высота гайки без буртика;

lз – по заданному диаметру шкива и конструкции захвата;

В ≥ Dб; Dб- диаметр буртика гайки;

в1=в; в – толщина захвата;

с1= h+(4…6)мм; h – ширина захвата;

с2= l/2+(2…3)мм.

Остальные размеры определяются конструктивно.

Корпус работает на изгиб как двухопорная балка, нагруженная посредине силой Q.

Напряжения в среднем сечении такой балки с учетом ослабления отверстием D.

,

где , Нмм;

, мм3;

, Мпа; n=1,5…2.

Если условие прочности не выполняется, нужно увеличить В или Н (или оба размера) и повторить расчет. Если В<2b, то нужно проверить контакт корпуса с осью на смятие (п. 5.2.3 б).
