Порядок выполнения работы. Включение нагревательных элементов, расположенных внутри дома, осуществляется с помощью выключателя «Сеть» и тумблеров «Нагрев 1» и «Нагрев 2»

Включение нагревательных элементов, расположенных внутри дома, осуществляется с помощью выключателя «Сеть» и тумблеров «Нагрев 1» и «Нагрев 2». Тумблерами «Имитатор конвекции» и «Вентилятор охл» включаются вентиляторы.

Программа, позволяющая работать одновременно с системой управления нагревателями внутри дома и системой сбора информации с датчиков температуры (термопар), содержится в папке «Дом с управлением».

Перед началом работы с программой необходимо осуществить установку режимов работы управляющей и измерительной систем. Эта операция осуществляется путем запуска программы «ADAM Utility» из главного меню (Пуск; Все программы; Advantech Automation; ADAM; ADAM – 4000-5000 Utility). При этом открывается следующее окно:

Для включения приборов необходимо выбрать порт СОМ1, нажать на кнопку поиска. При этом откроется следующее окно

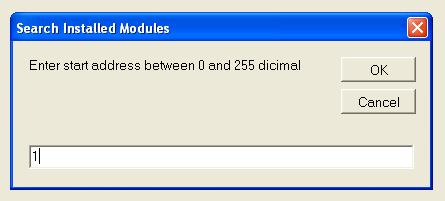

Указать стартовый адрес «1» для порта в открывшейся строке.

Нажать клавишу ОК. После этого появится команда сканирования системы.

Остановить сканирование, нажав клавишу Stop scan. При этом появляется новый объект под именем (01) 4018Р.

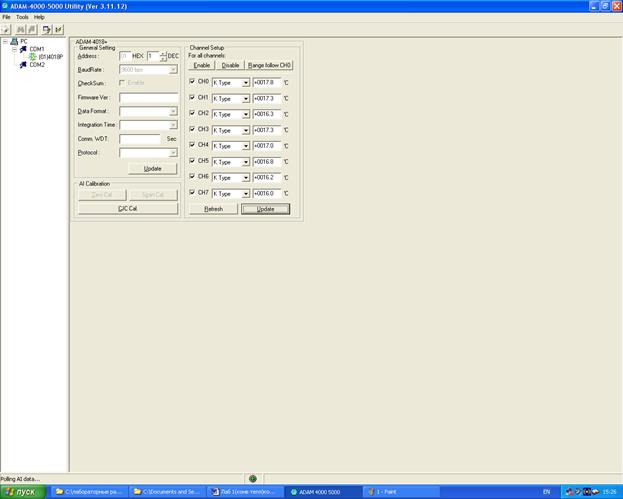

Запустите этот файл. На экране появляется таблица с указанием типов восьми термопар.

Внутри дома установлено 8 термопар К-типа (хромель-алюмелевые термопары). При изменении типа термопары необходимо нажать клавишу Update.

Перед операцией закрытия окна появляется окошко с запросом о согласии с выходом из этой программы. Нажмите клавишу Yes.

После закрытия окна запустите программу STRTGY 1. gni (Total commander: d:/ mazanik/Домик/Дом с управлением). При этом откроется экран, на котором указаны области расположения термопар внутри дома и номера датчиков температуры.

Значения температур будут изменяться при запуске программы (активизации иконки с бегущим человеком).

Такой вид окна имеет номер 1. В меню выберите команду Window, Display Designer: DISP4. Откроется окно, в котором устанавливаются режимы работы нагревательных элементов.

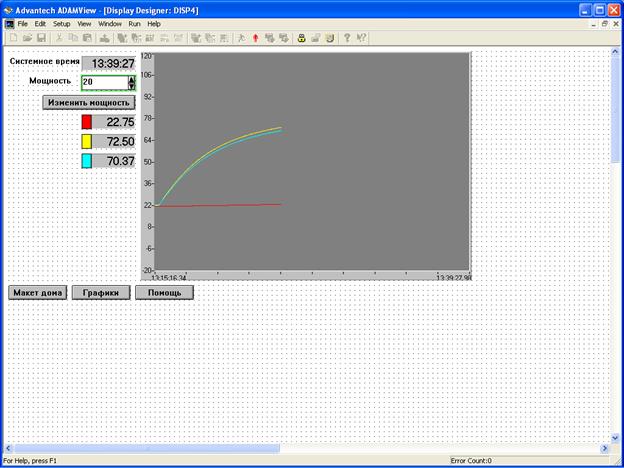

В окошке «Мощность» наберите значение мощности (в % от максимального значения, например, 20) и нажмите клавишу «Изменить мощность». На графике будут изображаться зависимости температуры от времени на опорном датчике (в воздухе вне дома, красный цвет) и на нагревательных элементах (соответственно желтый и голубой цвета).

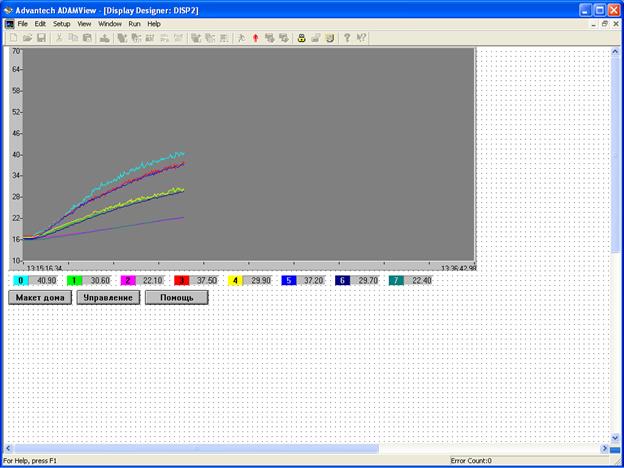

В меню выберите команду Window, Display Designer: DISP2. Откроется окно с графиками зависимости температуры (измеряемой восемью термопарами) от времени.

Для отключения нагрева необходимо остановить программу (активизировать иконку со стоящим (красного цвета) человеком).

Закрыть все окна и выйти из программы. Показания датчиков температуры для обработки данных можно сохранить в отдельном файле.

Контрольные вопросы

1. Каким законом описывается процесс конвективного теплообмена?
2. Каков физический смысл коэффициента конвективного теплообмена?
3. При каких условиях преобладающим является процесс свободной конвекции (вынужденной конвекции)?
4. Какие критерии подобия характеризуют интенсивность процесса конвективного теплообмена в условиях свободной конвекции?
5. Запишите критериальное уравнение, описывающее процесс конвективного теплообмена при свободной конвекции в случае ламинарного режима течения.
6. При каких условиях происходит переход от ламинарного режима течения к турбулентному в пограничном слое в условиях свободной конвекции?
7. Каков вид критериального соотношения, описывающего теплообмен при турбулентном режиме течения?
8. Как изменяется величина коэффициента конвективного теплообмена с увеличением высоты нагретой поверхности?
9. Опишите процесс конвективного теплообмена в случае горизонтальной нагретой поверхности.
10. Чем отличается теплообмен в случае свободных поверхностей от аналогичного процесса для поверхностей в замкнутом объеме?
11. При каких условиях перенос тепла в замкнутом объеме осуществляется теплопроводностью?
12. Какой критерий определяет переход от ламинарного течения к турбулентному в условиях вынужденной конвекции? Каково критическое значение этого критерия?
13. Каким критериальным соотношением описывается теплообмен в условиях вынужденной конвекции?
14. Какими способами можно интенсифицировать процесс теплообмена нагревательного элемента с воздухом помещения?
15. Как влияет высота нагревательного элемента на интенсивность конвективного теплообмена?
16. Каким типам и области расположения нагревательных элементов следует отдавать предпочтение?
17. Как оценивается эффективность обогрева помещения нагревательным элементом?

Литература

1. Хоблер Т. Теплопередача и теплообменники. – Ленинград, 1961.

2. Лыков А.В. Теоретические основы строительной теплофизики. – Мн., 1961.

3. Михеев М.А., Михеева И.М. Основы теплопередачи. М., Энергия, 1973.

4. В.Н. Богословский. Строительная теплофизика. М.: Высшая школа, 1970.

Приложение

Таблица физических свойств сухого воздуха при р=1,013×10⁵ Па
