Усилитель мощности
1. Определение числа каскадов
Так как на одном каскаде невозможно реализовать усиление 36,9дБ, то для того, чтобы обеспечить такой коэффициент усиления, используем сложение каскадов. Считаем, что каждый каскад в среднем даёт 13,3дБ, и так как необходимо получить36,9, то: Таким образом, число каскадов равно трем. 2. Распределение искажений на ВЧ По заданию, допустимые искажения АЧХ, вносимые данным устройством, равны 4дБ. Так как используем 3 каскада, то допустимые искажения АЧХ, вносимые одним каскадом, равны 1,33дБ. 3. Расчёт оконечного каскада 3.1. Расчет рабочей точки 1). Возьмём сопротивление коллектора равное сопротивлению нагрузки (R к= R н). Согласно закону Ома: U вых= I вых R н (1) Отсюда найдём ток на выходе каскада: I вых= U вых / R н=5/10=0,5 А. (2) Выходная мощность: Вт Рис.13 Схема оконечного некорректированного каскада.

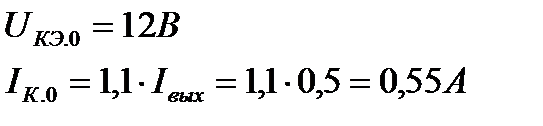

Ток на коллекторе транзистора определяется из выражения: А (3) Вместо сопротивления коллектора поставим дроссель В данном случае Е п= U кэ0=12 В, так как на коллекторе нет активного сопротивления. I к0× R н=0,55×10=5,5 В. Рассчитаем мощность: P потр=0,55×12=6,6 Вт P рас=0,55×12=6,6 Вт.
3.2. Выбор транзистора
Выбор транзистора осуществляется исходя из условий: I к.доп >1,2× I к0 U кэ.доп >1,2× U кэ0 P к.доп >1,2× P к0 f т»3¼10× f в, где индекс “доп” означает максимально допустимое значение, I к – ток коллектора, U кэ – напряжение между коллектором и эмиттером, P к – мощность, рассеиваемая на коллекторе, f в – верхняя частота. Подставим численные значения: I к.доп >0,66 А U кэ.доп >14,4 В P к.доп >7,92 Вт f т»32,5¼33 МГц Исходя из этих требований, выберем в качестве выходного транзистора транзистор КТ973А. Электрические параметры транзистора КТ973А: Статический коэффициент передачи тока в схеме с ОЭ (типовое значение): b =113 Граничная частота коэффициента передачи тока в схеме с ОЭ при Uкэ =36В, Iк =600мА: f Т=200МГц Ёмкость коллекторного перехода при Uкб =12В: СUкэ =3,9пФ Постоянная времени цепи ОС на ВЧ при Uк =20В, Iэ =45мА, f =40МГц: tс =4,6пФ Предельные эксплуатационные данные транзистора КТ973А: Постоянная рассеиваемая мощность коллектора Рк =4Вт Рабочая точка: I к0=0,55 А U кэ0=12 В E п=12 В
3.3. Расчёт эквивалентных схем транзистора
В данном пункте рассчитывается эквивалентная схема транзистора, низкочастотная - схема Джиаколетто. 1). Схема Джиаколетто [2]
а). Сначала найдём С u кэ , чтобы найти R б. Ф.
Теперь найдём R б по формуле: (4)

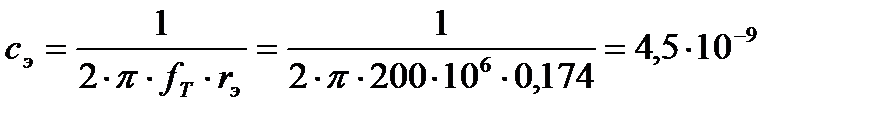

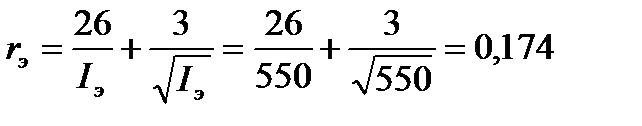

Подставим численные значения: Ом. Ом -1. б). Сопротивление эмиттера Ом. (5) Здесь I э – в мА. в). Проводимость база-эмиттер Ом -1. (6) г). Ёмкость эмиттерного перехода Ф. (7) д). Крутизна (8) (9) е). Проводимость Ом. (10) ж). Емкость коллектора Ф.
Элементы схемы Джиаколетто: g б= Ом-1 g бэ= Ом-1 g i=3,3×10-3 Ом-1 C э=4,5 нФ С к=3,9 пФ
Рис.14 Эквивалентная схема Джиаколетто
3.4. Расчет цепей питания и термостабилизации
1). Эмиттерная термостабилизация [4] Найдём мощность, рассеиваемую на R э: Рабочая точка: I к0=0,55 А U кэ0=12 В Для эффективной термостабилизации падение напряжения на Rэ должно быть порядка 3-5В. Возьмём Uэ =5В. Тогда мощность, рассеиваемая на Rэ определяемая выражением (2.16), равна: P Rэ= I к0× U э=0,55×5=2,75 Вт. (11)

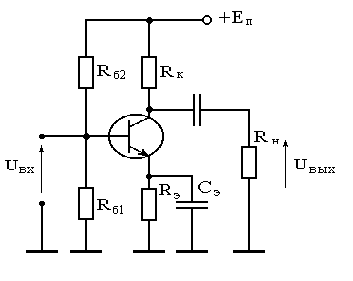

Рис.15 Схема оконечного каскада с эмиттерной термостабилизацией

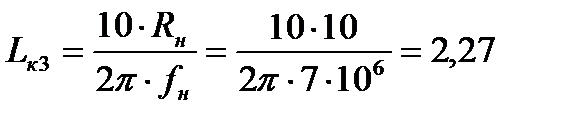

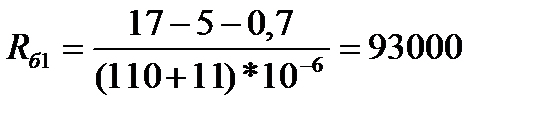

Найдём необходимое Еп для данной схемы: Е п= UR э+ U кэ0+ UR к=5+12+0=17 В. (12) Рассчитаем Rэ, Rб1, Rб2: Ом, (13) мА, (14) ток базового делителя: Iд= 10× Iб= 48 мА, (15) Ом, (16) Ом. (17) Найдём Lк, исходя из условий, что на нижней частоте полосы пропускания её сопротивление много больше сопротивления нагрузки. В нашем случае: мкГн. (18) 3.5. Расчёт выходной корректирующей цепи
Рис.16 Выходная корректирующая цепь
Нормировка элементов производится по формулам (19): , (19) где Rнор и wнор – сопротивление и частота, относительно которых производится нормировка, L, C, R – значения нормируемых элементов Lн, Cн, Rн – нормированные значения. Нормируем Свых (относительно Rн и wв) в соответствии с (19) СвыхН = Свых×Rн×wв =5,1×10-12×40×2p×7,1×106=22,74*10-6 В таблице 7.1 [4] находим нормированные значения L1 и С1, соответствующие найденному СвыхН. Ближайшее значение СвыхН= 0,285, ему соответствуют: С1Н= 0,3 L1Н =0,547 n =1,002. Денормирование элементов производится по следующим формулам: (20) По (20) разнормируем С1Н и L1Н: мкГн, пФ. Найдём ощущаемое сопротивление транзистора: Rощ=Rн/n =10/1,002=9,98 Ом (21)
Найдём коэффициент усиления выходного каскада: (22) где Rвх.н – входное сопротивление оконечного транзистора, нормированное относительно выходного сопротивления предоконечного транзистора, Gном12 – коэффициент усиления транзистора, находится по формуле (2.41) , (23) fмах – максимальная частота транзистора, fв – верхняя частота заданной полосы пропускания. Подставим в формулу (2.40), и получим: раз = 11дБ. 4. Выбор предоконечного транзистора
Электрические параметры транзистора КТ973А: Коэффициент усиления по мощности при Uкэ =28В, Тк £40°С, на частоте f =200 МГц при Рвых =20Вт: Gном1,2 =2 Статический коэффициент передачи тока в схеме с ОЭ при Uкэ =5В, Iэ =200мА (типовое значение): b =40 Граничная частота коэффициента передачи тока в схеме с ОЭ при Uкэ =12В, Iк =55мА: f Т=200МГц Ёмкость коллекторного перехода при Uкб =28В: СUкэ =3,9пФ Подставив в формулу (23) справочные значения коэффициента усиления и верхней частоты транзистора, найдём максимальную частоту: , где fвТР – граничная частота транзистора. Таким образом fмах = 200×106=282 МГц Подставив в формулу (23) найденное значение максимальной частоты и верхнюю частоту заданной полосы, найдём усиление:
Найдём выходное сопротивление транзистора (Rвых): U кб=55 В, I к=400 мА Ом. 5. Расчёт предоконечного каскада 5.1. Расчёт рабочей точки Рабочая точка для этого транзистора имеет такое же напряжение, но ток меньше, чем у предоконечного каскада в ‘коэффициент усиления оконечного каскада’ раз. Uкэ0 =12 В, мА. Таким образом рабочая точка: I к0=43 мА U кэ0=12 В , Ом . 5.2. Эмиттерная термостабилизация Возьмём напряжение на эмиттере равным U э=2 В. В соответствии с формулой (11), мощность, рассеиваемая на Rэ равна P Rэ=43× ×2=86 мВт.
По формулам (13)-(17) рассчитаем Rэ, Rб1, Rб2: Ом, мкА, ток базового делителя: Iд= 10× Iб= 110мкА, Ом, Ом. Аналогично, как и для предыдущего каскада найдём Lк: мкГн. раз=17,3дБ
6. Выбор входного транзистора Электрические параметры транзистора 2Т205: Коэффициент усиления по мощности при Uкэ =250В, Тк £40°С, на частоте f =20 МГц при Рвых =20Вт: Gном1,2 =2 Статический коэффициент передачи тока в схеме с ОЭ при Uкэ =5В, Iэ =5,5мА (типовое значение): b =40 Граничная частота коэффициента передачи тока в схеме с ОЭ при Uкэ =12В, Iк =55мА: f Т=20МГц Подставив в формулу (23) справочные значения коэффициента усиления и верхней частоты транзистора, найдём максимальную частоту: , где fвТР – граничная частота транзистора. Таким образом fмах = 20×106=28,2 МГц Подставив в формулу (23) найденное значение максимальной частоты и верхнюю частоту заданной полосы, найдём усиление:
Найдём выходное сопротивление транзистора (Rвых): U кб=55 В, I к=400 мА Ом. 6* Расчёт входного каскада 6.1. Расчёт рабочей точки Рабочая точка для этого транзистора имеет такое же напряжение, но ток меньше, чем у предоконечного каскада в ‘коэффициент усиления предоконечного каскада’ раз. Uкэ0 =12 В, мА. Таким образом рабочая точка: I к0=0,1 А U кэ0=12 В , Ом . 6.2. Эмиттерная термостабилизация Возьмём напряжение на эмиттере равным U э=2 В. В соответствии с формулой (11), мощность, рассеиваемая на Rэ равна P Rэ=1× ×2=2 мВт.
По формулам (13)-(17) рассчитаем Rэ, Rб1, Rб2: Ом, мА, ток базового делителя: Iд= 10× Iб= 0,028мА, Ом, Ом. Аналогично, как и для предыдущего каскада найдём Lк: мкГн. раз=9,23дБ.

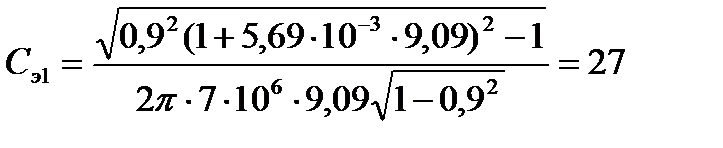

7. Расчёт блокировочных конденсаторов Найдём искажения, вносимые разделительными и блокировочными конденсаторами [4]: дБ=1,1 раз. Искажения, вносимые каждым конденсатором: По заданным искажениям найдём блокировочные конденсаторы (в нашем случае Сэi), исходя из формулы: , (24) где S – крутизна соответствующего транзистора, Rэi – сопротивление эмиттера (схема термостабилизации) для соответствующего транзистора. Подставляя численные значения в (2.45), получим: мкФ, нФ, нФ. Коэффициент усиления всего усилителя: раз = 37,5дБ.
Рис. 17 Усилитель мощности, электрическая схема
|
