Лабораторная работа № 3Выполнение взрывных работ с помощью электронных детонаторов.
Курс IV, группа ЭАПУ 08 Студент _________________ Мухаметшин Р.И.
Преподаватель ___________ Трушкова Н.А.
Пермь 2012 г. Электронная система взрывания состоит: -электронного детонатора -программирующего модуля -взрывного прибора -проводов -программного обеспечения. Используемый в системе детонатор на сегодня является самым безопасным из всех имеющихся в горном деле: в нем нет первичных инициирующих взрывчатых веществ, которые содержат, каждый детонатор обязательно тестируется, причем первоначально в индивидуальном порядке, а потом и в смонтированной взрывной сети. Такая многоуровневая система контроля исключает возможность отказа этого устройства. Поэтому в случае положительного тестирования все детонаторы срабатывают стопроцентно. Что немаловажно, заряд имеет встроенную защиту от бытовых источников тока (батареи, аккумуляторы, сеть 220 В) и различных помех. Это полностью исключает возможность их несанкционированного применения и самопроизвольного срабатывания.
Достоинства: · система может программировать взрывную сеть с любыми интервалами замедления между скважинами · время инициирования каждого детонатора задается с точностью до миллисекунды. Подобный точный расчет позволяет избежать «нахлестов», например, какие бывают в неэлектрических системах, когда детонаторы могут срабатывать раньше или позже назначенного времени. Точность срабатывания повышает качество взрывных работ. Вся сила и энергия взрыва направлены как бы внутрь, на дробление горной массы. · снижение негативного воздействия на экологию, то есть уменьшение сейсмики, пылегазовых выбросов и ударно-воздушной волны · Не допускает случайного инициирования сети до подключения взрывной машинки. · Электронный заряд стоит в шесть раз дороже обычного. Однако за счет детального расчета и точности взрыва снижается расход взрывчатых веществ и количество скважин. Таким образом, увеличивается выход с погонного метра и уменьшаются удельные расходы. Электронные детонаторы 2-двойной провод детонатора 3-обжатый уплотнитель 4-логический конденсатор 5-электронная интегрированная микросхема 6-инициирующий конденсатор 7-интегрирванная воспламенительная головка Электронные детонаторы позволяют осуществлять инициирование групповых взрывов с заданной временной последовательностью. При проведении групповых взрывов электронные детонаторы с помощью двухпроводной взрывной линии соединяются через согласующий адаптер с портативным управляющим компьютером. Допустимая длина взрывной линии свыше 3000 м., допустимое количество детонаторов на одной взрывной линии до 1000 шт.. Двухпроводная взрывная линия используется как для подачи питания к электронному детонатору, так и для передачи кодированных команд детонаторам и получения ответной информации от детонаторов. Оператор (взрывник) с помощью компьютера может тестировать детонаторы на смонтированной взрывной линии, задавать последовательность взрывания и выдавать команду "подрыв". После получения команды «подрыв» детонатор переходит в режим автономного питания, отсчитывает запрограммированное время и срабатывает даже если взрывная линия к этому моменту разрушена. Электронный детонатор использует энергию, накопленную в электрической емкости, которая приводит в действие воспламенитель детонатора. Каждый детонатор имеет индивидуальный идентификационный номер, запрограммированный в процессе производства детонатора. Благодаря индивидуальному номеру оператор может обращаться к каждому детонатору независимо.

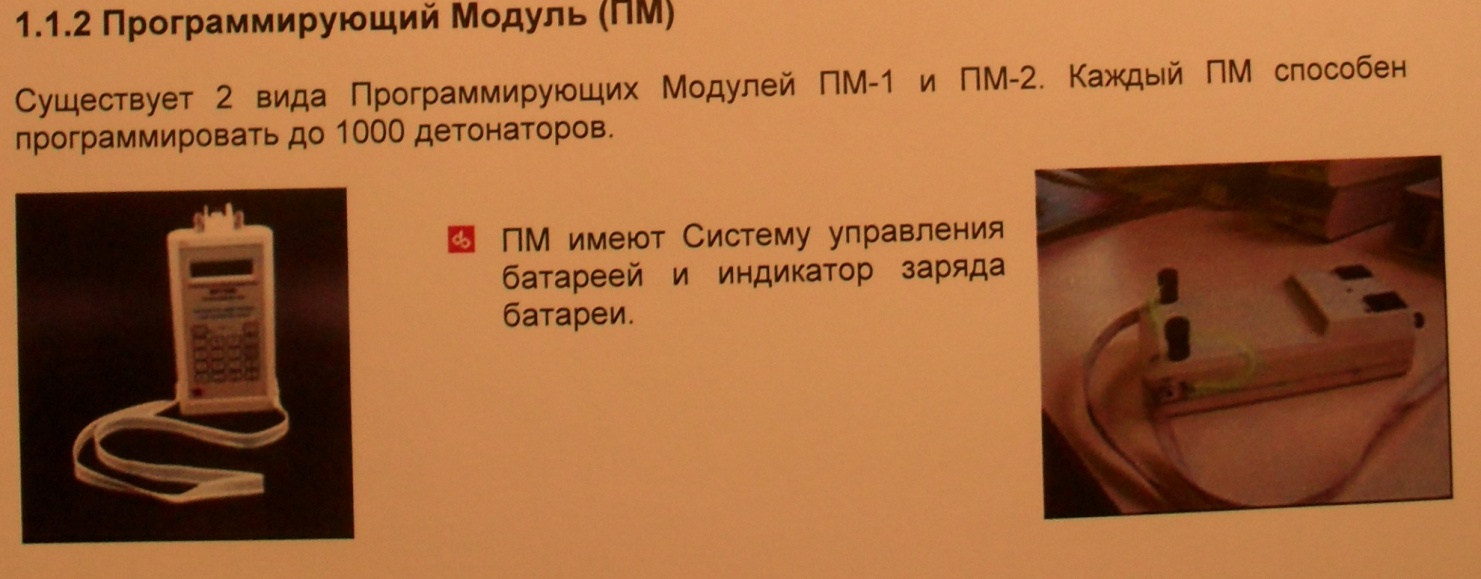

Главные функции детонатора: · Получать, понимать и выполнять команды от ВМ и ПМ. · Проводить самодиагностику функций при соответствующей команде от ВП. · Хранить достаточно энергии, чтобы быть автономным на стадии инициирования. · Хранить энергию необходимую, для инициирования рабочего элемента. · Генерировать энергетический импульс для инициирования электронного элемента с запрограммированным временем замедления. · Анализировать состояние и обеспечивать безопасность, если это необходимо. Программирующий модуль Существует 2 вида программирующих модулей ПМ-1 и ПМ-2 каждый способен программировать до 1000 детонаторов.
Взрывной прибор Выполняет проверку функциональности каждого детонатора в цепи, после чего передает безопасные команды для инициирования детонатора. Может инициировать максимум 1500 детонаторов. Имеет систему управления батареей с индикатором заряда батареи.
Порядок инициирования 1-Передача данных (от ПМ к ВП)
|
