Q/(GZ)ABJK2 (душевая кабина)

⇐ ПредыдущаяСтр 2 из 4Следующая ⇒

IV. Составные части TS-41W/TS-41WR Размеры: 1200х800х2200мм

№ Деталь Кол-во № Деталь Кол-во № Деталь Кол-во
1. Крыша   12. Поддон   23. Винт М5х25
2. Левая стеновая панель   13. Правое угловое соединение   24. Винт М5х35
3. Средняя стеновая панель   14. Сливной шланг   25. Винт ST3х10
4. Малая неподвижная дверь   15. Душевая лейка и шланг   26. Винт М4х16
5. Малая подвижная дверь   16. Шестиугольная гайка М4   27. Уплотнитель трубки подачи воды 4"
6. Юбка   17. Шестиугольная гайка М5   28. Внутренний экран №65
7. Правая стеновая панель   18. Плоская шайба Ø5   29. Колено
8. Поручень   19. Большая шайба Ø4   30. Уплотнитель зеркала
9. Стеклянная полка   20. Винт М5х20   31. Декоративная шляпка для зеркала
10. Большая неподвижная дверь   21. Винт М5х35   32. Уплотнитель поручня
11. Большая подвижная дверь   22. Винт М5х16   33. Хомутик

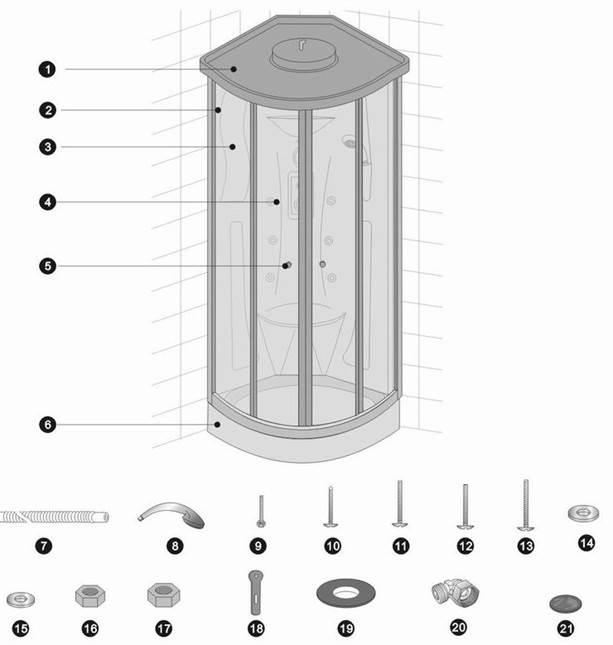

3. Составные части TS-85W Размеры: 850х850х2200мм

№ Деталь Кол-во № Деталь Кол-во № Деталь Кол-во
1. Крыша   9. Шестиугольный болт М4х12   17. Шестиугольная гайка М5
2. Стеновая панель   10. Винт ST5х20   18. Гайка
3. Неподвижная дверь   11. Винт М4х25   19. Уплотнитель трубки подачи воды 4"
4. Подвижная дверь   12. Винт М5х20   20. Колено, латунь
5. Дверная ручка   13. Винт М5х35   21. Внутренний экран №65
6. Поддон   14. Плоская шайба Ø5
7. Сливной шланг   15. Большая шайба Ø4
8. Душевая лейка и шланг   16. Шестиугольная гайка М4

4. Составные части TS-99W Размеры: 990х990х2200мм

№ Деталь Кол-во № Деталь Кол-во № Деталь Кол-во
1. Крыша   9. Душевая лейка и шланг   17. Шестиугольная гайка М4
2. Стеновая панель   10. Шестиугольный болт М4х12   18. Шестиугольная гайка М5
3. Стеклянная полка   11. Винт ST5х20   19. Гайка
4. Неподвижная дверь   12. Винт М4х25   20. Уплотнитель трубки подачи воды 4"
5. Подвижная дверь   13. Винт М5х20   21. Колено, латунь
6. Дверная ручка   14. Винт М5х35   22. Внутренний экран №65
7. Поддон   15. Плоская шайба Ø5
8. Сливной шланг   16. Большая шайба Ø4
