Гипсометрическая (послойная) раскраска рельефа

Гипсометрическая раскраска применяется для большей наглядности изображе­ния неровностей земной поверхности на картах и выполняется, как правило, различ­ными оттенками трёх цветов: голубым - рельеф дна морей и крупных водоёмов, зе­лёным - рельеф низменностей и коричневым - горный рельеф.

Для того, чтобы производить гипсометрическую раскраску, строят шкалу высот в виде столбика и заранее устанавливают число ступеней и их расцветку.

Раскраску шкалы высот строят по принципу: чем выше, тем темнее, или наобо­рот.

Для получения различных оттенков одного и того же цвета прямоугольники закрашивают разным количеством слоев. Например, для получения светло-синего оттенка бумагу окрашивают одним слоем, синего - двумя, а тёмно-синего - тремя, четырьмя слоями.

Ход работы:

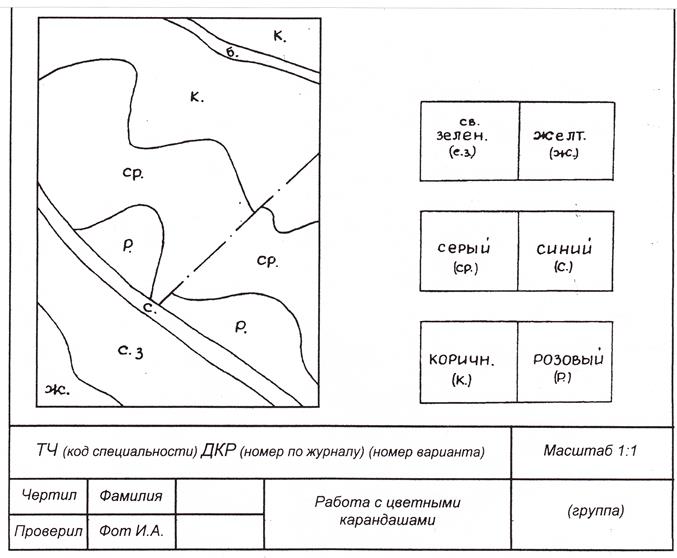

1. Начертите рамку. Поля: левое - 20 мм, нижнее и правое — 5 мм, верхнее - 5 мм.

2. Начертите 3 квадрата со сторонами 48 мм. Разделите каждый квадрат на 4 прямоугольника со сторонами 12 х 48 мм (см. образец).

3. Начертите 3 перекрывающих друг друга квадрата со сторонами 55 мм (см. образец).

4. Начертите 3 квадрата со сторонами 48 мм. Разделите каждый квадрат на квадраты со сторонами 12 мм (см. образец).

5. Выполните фоновую и гипсометрическую раскраску геометрических фигур.

6. Оформите штамп.

7. Вычертите в туши в том порядке, в котором происходило вычерчивание чертежа карандашом.

		31 56.2
		квершлаг
		Исполнил:
		Работа №:

ОСАДОЧНЫЕ ПОРОДЫ

Известняки

Конгломераты

Брекчии

Гравелиты

Пески

Песчаники

Алевриты

Алевролиты

Глины

Аргиллиты

Яшмоиды

Ракушняк

Каменная соль

МЕТАМОРФИЧЕСКИЕ ПОРОДЫ

Кристаллические сланцы

Амфиболиты

Гнейсы

Кварциты

Мраморы

Сланцы хлорит-серицитовые

ИНТРУЗИВНЫЕ ПОРОДЫ

Дуниты

Габбро

Диориты

Граниты

Сиениты

Габбро-диориты

ЭФФУЗИВНЫЕ ПОРОДЫ

Базальты

Андезиты

Дациты

Риолиты

Трахиты

Андезибазальты

Туффиты

Вулканогенно-осадочные породы:

туфоконгломераты

туфопесчаники
