Комбинированная автосцепка

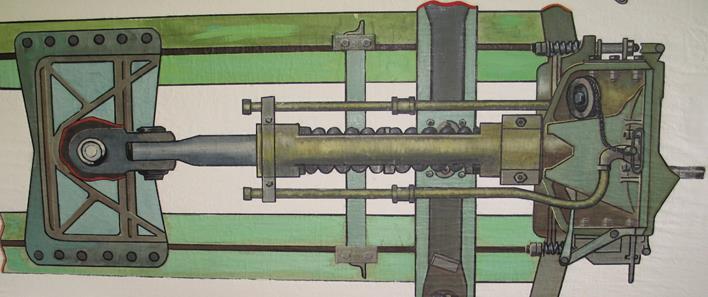

Рис. Автосцепка

Каждый вагон оборудован двумя комплектами комбинированной автосцепки, которые осуществляют механическую сцепку вагонов, соединение воздушных магистралей и электрических цепей вагонов.На вагонах всех модификаций применяется комбинированная автосцепка жесткого типа.

При вписывании в кривые автосцепка способна перемещаться в горизонтальной плоскости (поперек пути) до 22º (по 11º в каждую сторону), а в вертикальной плоскости до 2,5º. Конструкция автосцепки обеспечивает возможность поворота ее в горизонтальной плоскости на угол до 13º.

Допускается сцеп при несоосности головок по вертикали не более 30 мм.

Составные элементы автосцепки:

· головка автосцепки со сцепным механизмом

· пружинный ударно-тяговый аппарат

· гнездо автосцепки с вертикальным валиком

· подвеска автосцепки

· электроконтактная коробка

Головка автосцепки



Рис. Головка автосцепки

Головка автосцепки представляет собой литой стальной корпус, выполненный в виде полой прямоугольной коробки, которая спереди заканчивается буферным фланцем.

На буферном фланце расположены выступающий конус и такого же профиля конусообразная впадина с проемами для деталей замка. Кроме того на буферном фланце имеются два отверстия диаметром 60 мм для клапанов воздухопроводов, расположенные одно под другим в середине по вертикальной оси буферного фланца.

Сзади коробка корпуса расточена под цилиндрическую поверхность для установки стяжных полуколец, соединяющих головку с ударно-тяговым аппаратом. Такая же проточка имеется и у передней фланцевой части хомута ударно-тягового аппарата. Оба эти фланца соединяются между собой стяжным хомутом (полукольцами).

При затяжке болтов стяжного хомута натяжные конуса фланцев создают жесткое соединение головки с ударно-тяговым аппаратом автосцепки.

При сцеплении вагонов выступы головок заходят во впадины встречных головок, чем и осуществляется жесткое фиксирование одной головки относительно другой.
