34. Тактико-технічні характеристики протитанкового ракетного комплексу 9К115 «Метис». (стор 103).

Протитанковий ракетний комплекс (ПТРК) типу 9К115 "Метис" (пускова установка 9П151, транспортний пусковий контейнер на ПУ, протитанкова керована ракета 9М113), що входить до складу основного озброєння протитанкового взводу механізованої роти на БТР, подано на рис. 1. Його призначення – боротьба із броньованими цілями противника на дистанціях 40–1000 м. Комплекс містить апаратуру наведення 9М116 у транспортному пусковому контейнері (ТПК).

Рис. 1. Протитанковий ракетний комплекс (ПТРК) типу 9К115 "Метис" (пускова установка 9П151, транспортний пусковий контейнер на ПУ, протитанкова керована ракета 9М113)

Технічні характеристики протитанкових ракетних комплексів подано у табл. 1.

Таблиця 1.

Технічні характеристики протитанкових ракетних комплексів

35. Тактико-технічні характеристики протитанкового ракетного комплексу 9К111 «Фагот». (стор 103).

Протитанковий ракетний комплекс (ПТРК) типу 9К111 "Фагот" призначено для боротьби з броньованими цілями противника на дистанціях 75–3000 м. Він містить пускову установку (ПУ) 9П135, аппаратуру наведення й протитанкову керовану ракету (ПТКР) 9М111 (9М113) у транспортному пусковому контейнері (ТПК).

Рис. 1. Протитанковий ракетний комплекс (ПТРК) типу 9К111 "Фагот"

Технічні характеристики протитанкових ракетних комплексів

Примітка: ^*при стрільбі з ПУ (на БМП-1, МП-2) із врахуванням часу на перезаряджання.

36. Тактико-технічні характеристики протитанкового ракетного комплексу 9К113 «Конкурс». (стор 103).

Протитанковий ракетний комплекс (ПТРК) типу 9К113 "Конкурс" призначено для боротьби з броньованими цілями противника на дистанціях 75–4000 м.

Технічні характеристики протитанкових ракетних комплексів

Примітка: ^** при стрільбі з ПУ (на БТР-3У).

37. Тактико-технічні характеристики станкового протитанкового гранатомету СПГ-9 «Копье». (стор 103).

Станковий протитанковий гранатомет CПГ-9 "Копье" входить до складу основного озброєння протитанкового взводу механізованого батальйону на БТР. Він призначений для боротьби із броньованими цілями противника. Поразка танків й інших бронетанкових цілей забезпечується на дистанціях до 1300 м. Початкова швидкість гранати під час вильоту – 435 м/с, після розгону реактивним двигуном – 700 м/с. Для підвищення вогневих можливостей механізованих підрозділів у боротьбі з живою силою противника використовується по­стріл зі скалковою гранатою – ОГ-9У. Надійність обслуговування СПГ-9, висока ефективність вогню за невеликого калібру гранати (73 мм) стали основою для розробки 73-міліметрової гармати 2А28 "Гром", а також пострілу ПГ15У, що ввійшли до комплексу озброєння бойової машини піхоти БМП-1 і бойової розвідувальної машини БРМ-1К.

Рис. 2.82. Станковий протитанковий гранатомет CПГ-9 "Копье"

Технічні характеристики протитанкових ракетних комплексів

38. Тактико-технічні характеристики автоматичного гранатомету АГС-17. (стор 105).

АГС-17 призначений для знищення живої сили противника, що розташована як відкрито, так і за зворотними схилами висот й іншими перешкодами, настильною та навісною стрільбою. Гранатомет вигідно поєднує властивості мінометів – спроможність вести навісний вогонь і характеристики автоматичних гармат – високий темп стрільби, а легкість, маневреність станкових кулеметів. АГС має високу ефективність при накритті площинних, незахищених цілей і скупченої живої сили.

Рис. 1. Стрічка, коробка, 30-мм постріл ВОГ-17М, автоматичний гранатомет станковий АГС-17

Таблиця 1.

Характеристики автоматичного гранатомета АГС-17

39. Тактико-технічні характеристики танку Т-64БВ. (стор 106).

Основний бойовий танк Т-64БВ (рис. 2.84) розроблено на базі Т-64Б, він відрізняється посиленим протирадіаційним захистом і наявністю динаміч­ного захисту в блочному навісному варіанті. Тактико-технічні характеристики Т-64БВ подано у табл. 1.

Рис. 1. Основний бойовий танк Т-64БВ

Таблиця 1.

Тактико-технічні характеристики Т-64БВ

40. Тактико-технічні характеристики танку Т-72 (стор.105)

Основний бойовий танк Т-72БВ розроблено на базі Т-72. Метою модернізації було підвищення бойових і технічних характеристик раніше виготовлених танків шляхом встановлення сучасного комплексу керування зброєю, силової установки з потужнішим двигуном.Тактико-технічні характеристики Т-72БВ подано в табл. 1.

Таблиця 2.33.

Тактико-технічні характеристики Т-72БВ Рис. 1. Основний бойовий танк Т-72БВ

41. Тактико-технічні характеристики танку Т-80УД. (стор 107).

При розробці основного бойового танка Т-80УД використовувалася конструкція башти танка Т-64БВ і ходова частина танка Т-80. Комплекс керування зброєю танка дозволяє вести вогонь як навіднику, так і командиру танка. Використовується комбінована броня з елементами вбудованого динамічного захисту. Тактико-технічні характеристики Т-80УД подано в табл. 1.

Таблиця 1.

Тактико-технічні характеристики Т-80УД

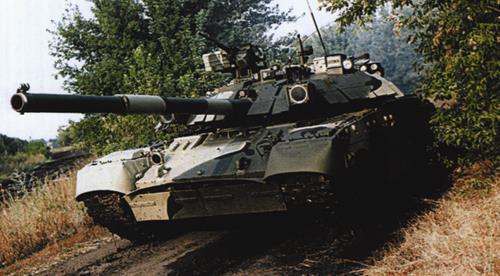

42. Тактико-технічні характеристики танку Т-84. (стор 107).

Основний бойовий танк Т-84 (рис. 2.87) розроблено на основі танка Т-80УД. Він відрізняється вдосконаленим комплексом керування зброєю, використанням зварнокатаної башти, наявністю комплексу оптико-електронної протидії, силової установки з потужнішим двигуном. Тактико-технічні характеристики Т-84 подано в табл. 2.35.

Таблиця 1.

Тактико-технічні характеристики Т-84

Як основне озброєння у вітчизняних танках використовуються спеціальні танкові гармати – пускові установки калібру 125 мм із механізмами автоматичного заряджання, до яких закладаються протитанкові керовані снаряди (ПТКС) типу "Рефлекс", підкаліброві, кумулятивні, скалково-фугасні постріли. Важливим резервом підвищення вогневої могутності при розробці перспективних і модернізації існуючих зразків ОБТ є покращення умов спостереження за полем бою й удосконалення характеристик комплексу керування зброєю, скорочення часу на цикл стрільби. До основних типових комплексів керування зброєю ОБТ належать танкові тепловізійний приціл, прицільний комплекс 1А43-У "Рось". Типовий склад бойового комплекту ОБТ типів Т-64, Т-72, Т-80, Т-84 подано на рис. 2.88, головні елементи комплексу керування зброєю основних бойових танків – на рис. 2.89.

Традиційно головними бойовими характеристиками вважаються: вогнева могутність, рухливість і захисні властивості танка. Вогнева могутність – це спроможність уражати вогнем прямої наводки засоби противника. Вогневі можливості, з технічного погляду, визначаються кількістю та якістю озброєння, а також ефективністю комплексу керування зброєю. Рухливість визначається питомим тиском на ґрунт, питомою потужністю на тонну маси танка, запасом руху.

Неабияке значення мають додаткові засоби захисту. Замість старої конструкції на основні бойові танки після модернізації встановлюються досконаліші елементи захисту (менші вага, тривалість встановлення елементів тощо): комплекс вбудованого динамічного захисту танка з модулями "Ніж" (плити вибухореактивної броні), гумотканинні гнучкі пласти, розташовані за периметром башти до рівня корпусу.

Захисні властивості танка визначаються використанням пасивних й активних засобів захисту. Пасивні засоби захисту визначаються конструктивними особливостями ОБТ, наявністю додаткового бронювання, використанням засобів протимінної боротьби. У танків Т-64А, Т-64БВ товщина броні у лобовій проекції становить 450 мм, у Т-80УД – 600 мм. Цільнозварювана конструкція башти Т-84 із прокатаних стальних плит забезпечує підвищений захист від кумулятивних снарядів (в 1,1–1,4 рази) і звичайних протитанкових снарядів (в 1,1–1,6 рази). Плити вибухореактивної броні товщиною 300 мм мають підвищену стійкість до детонації й призначаються для надійного захисту танка від бронебійних снарядів, кумулятивних засобів ураження та ударно-кумулятивних боєприпасів типу "ударне ядро".

Для захисту від мін із натискними контактними дротовими підривачем в передній частині корпусу встановлюються гумові пластини ("спідниці"). Робоче місце механіка-водія прикріплюється до даху корпусу, а не до підлоги. Біля сидіння встановлюються вертикальні бімси для підвищення жорсткості конструкції, що зменшують удар при вибуху міни під сидінням механіка-водія. Для ведення протимінної боротьби попереду танка встановлюється трал типу КМТ-6 і бульдозерний різак для очистки траси. Це знижує маневреність танка, але підвищує безпеку при подоланні мінних загороджень. Використання бульдозерного різака надає танку можливість за 60 хв. створити траншею для заглиблення корпусу до рівня башти й тим самим кілька разів зменшити ймовірність влучення снарядів противника. Варіанти розміщення додаткових засобів захисту на танках Т-72, Т-80 подано на рис. 2.90.

Активні засоби захисту – це стандартне обладнання, яке може бути встановлене на всі танки при їх модернізації. До основних напрямів підвищення "непрямого" захисту ОБТ належить використання комплексу оптико-електронної протидії типу "Варта", призначеного для зриву наведення протитанкових керованих ракет (ПТКР) із напівавтомат­тичними системами наведення за інфрачервоним координатором, для протидії ПТКР із напівактивними головками самонаведення, у складі яких наявні лазерні далекоміри або випромінювачі цілей. Розташування основних елементів комплексу оптико-електронної протидії "Варта" на башті основного бойового танка подано на рис. 2.91, а технічні характеристики комплексу – в табл. 2.36.

Комплексне використання всіх елементів системи "Варта", за оцінками військових спеціалістів, дозволить приблизно в п'ять разів знизити ефективність бойового застосування ПТРК "Хот", "Мілан", "Дракон", керованих ракет (снарядів) типу "Хелфайр", "Мейверік".

Розташування основних елементів комплексу оптико

Таблиця 1.

Системи елементів комплексу "Варта"

Одним із варіантів комплектації танків при проведенні модернізації може бути встановлення комплексу активного захисту "Заслон" призначений для захисту від протитанкових засобів ураження з настильною та пікіруючою траєкторіями польоту незалежно від систем, що використовуються для їх наведення. Розташування комплексних модулів активного захисту "Заслон" на основному бойовому танку (ОБТ).

43. Тактико-технічні характеристики самохідної гаубиці 2С1 «Гвоздика». (стор 113).

Тактико-технічні характеристики самохідної гаубиці 2С1

Самохідну гаубицю (СГ) 2С1 "Гвоздика" в похідному положенні подано на рис.

Рис. 1. Самохідна гаубиця 2С1 "Гвоздика" у похідному положенні

Таблиця 1.

Тактико-технічні характеристики самохідної гаубиці 2С1

44. Тактико-технічні характеристики самохідної гаубиці 2С3 «Акація». (стор 113).

Самохідну гаубицю 2С3 "Акація" в похідному положенні подано на рис. 1, її тактико-технічні характеристики – в табл. 1.

Рис. 1. Cамохідна гаубиця 2С3 "Акація"

Таблиця 1.

Тактико-технічні характеристики самохідної гаубиці 2С3 "Акація"

45. Тактико-технічні характеристики бойової машини БМ 9К51 «Град». (стор 114).

Бойова машина (БМ-21) 9К51 реактивного артилерійського дивізіон "Град" в бойовому положенні подано на рис. 1, його тактико-технічні характеристики – в табл. 1.

Рис. 1. Реактивна артилерійська установка БМ-21 9К51 "Град"

Таблиця 1.

Тактико-технічні характеристики бойової машини БМ 9К51 "Град"

46. Тактико-технічні характеристики протитанкового ракетного комплексу 9К148 «Конкурс». (стор 116).

Таблиця 1.

ТТХ протитанкового ракетного комплексу 9П148 "Конкурс"
