Этап. Построение Куба

Куб является одним из самых простых геометрических тел. Чтобы лучше понять геометрическую форму куба, его пространственную конструктивную схему (структуру), рассмотрим каркас куба. Это дает возможность ясно представить объемно-пространственную характеристику его формы, позволяет видеть его конструктивные узлы - точки, невидимые на обычных телах.

Куб характеризуется восемью точками на углах и двенадцатью линиями ребер. Соотношения сторон куба составляют пропорцию 1:1:1. Для того чтобы куб выглядел достоверно в трехмерном изображении, Вам следует определить такую точку зрения, при которой предмет выглядит достаточно убедительным в объеме. Изображение каркаса куба производится с учетом его пропорций, по законам перспективы. При обычном взгляде сверху (в ракурсе) основание каркаса куба (квадрат) выглядит ромбом. Перспективное построение куба в соответствии с его поворотом следует начинать с квадрата основания, т.е. с его плана, лежащего в горизонтальной плоскости, уходящей в глубину до линии горизонта. Чтобы получить нижнее основание (ромб), необходимо обозначить четыре точки и соединить их четырьмя линиями. Из точек основания проводят вертикальные линии - ребра. Для завершения построения, как и в первом случае, обозначают четыре точки и, соединив их четырьмя линиями, получают верхнее основание куба (ромб). Необходимо отметить одну немаловажную деталь, касающуюся характера линий при построении изображения на плоскости. Кроме соблюдения пропорции и перспективы, линии, определяющие пространственную глубину, должны быть проведены в различной степени контрастности. Линии близлежащих ребер следует проводить более контрастно, чем тех, что находятся в перспективном удалении. Причем разница линий должна быть предельно различимой в соответствии с пространственной глубиной.

Перспективный рисунок куба может быть сравнительно легко построен и проверен различными способами. Одним из таких способов являются приемы, давно применяемые на практике старыми мастерами, - это сравнение и визирование. Для определения основных больших размеров предмета в рисунке важны видимые, перспективно измененные их соотношения, а не реальные размеры объекта и его частей. Так, например, отношение ширины какой-либо грани к высоте переднего ребра вымеряют карандашом на вытянутой руке, перпендикулярно лучу зрения, совмещая тыльную сторону карандаша с краем формы предмета измеряемой части модели. При этом большим пальцем отмечают видимые размеры частей предмета. Не меняя положения большого пальца на вытянутой руке и поворачивая карандаш в вертикальном положении, соотносят этот отрезок карандаша с вертикальным ребром куба, определяя визуально их различия.

Работая над конструктивным построением куба, нужно внимательно следить за его перспективным сокращением. Для этого необходимо мысленно представить форму с данной точки зрения в плане, т.е. увидеть ее сверху. Такое представление дает возможность лучше разобраться, как согласуются плоскости между собой и в целом. В рисовании с натуры важно правильно передать не только видимые соотношения величин, но и величины углов между основаниями двух видимых граней, т.е. перспективные ракурсы.

Для их правильного определения следует сделать проверку механическим способом визирования. Держа карандаш за кончик на вытянутой руке, нужно совместить линию самого карандаша с вершиной переднего нижнего угла основания предмета и определить на глаз угол наклона предмета в перспективе. Запомнив увиденное, проведите на своем рисунке соответствующую вспомогательную горизонтальную линию. Сравнивая величину наклона (угла) правой и левой сторон модели, уточните рисунок. При необходимости дополнительного уточнения следует повторить проверку. На рисунке наглядно показаны способы измерения размеров и проверки перспективного наклона горизонтальных ребер куба. Заметим, что, рисуя с натуры, не нужно злоупотреблять приемом визирования, поскольку он носит чисто механический характер определения размеров и не способствует развитию глазомера. Им пользуются на начальной стадии обучения рисованию с натуры, и он должен служить лишь для вспомогательного контроля и проверки уже выполненных работ.

При положении куба со смещенным несколько вправо от центра передним вертикальным ребром горизонтальные ребра его левой грани в перспективе будут приближаться к горизонтали, а ребра правой, наоборот - отклоняться от нее. Следовательно, чем больше сокращается правая грань, тем меньше будет сокращение левой и наоборот. Это обусловлено взаимным прямоугольным расположением плоскостей куба.

Для лучшего усвоения материала по изучению геометрических тел необходимо выполнить академическое задание по рисунку куба. Усваивая закономерности строения формы куба, следует иметь в виду, что за их соблюдением нужно следить на протяжении всего процесса рисования с натуры. Работа над длительным рисунком требует соблюдения методической последовательности как в анализе строения формы, так и в процессе построения изображения. Это дает возможность закреплять отдельные этапы учебного рисунка, без чего невозможно понять основной смысл учебного материала. При этом следует отметить, что членение процесса работы над рисунком на отдельные этапы носит достаточно условный характер. Это связано с ошибками в решении задач, которые могли быть допущены на предыдущем этапе, и необходимостью их исправления в процессе работы.

2. Этап.Рисование шара

Шар имеет замкнутую сферическую поверхность, особенность строения которой заключается в том, что все ее конструктивные точки находятся на равном удалении от центра Таким образом, поверхность шара рассматривается как форма, образованная вращением окружностей (образующих) вокруг оси (диаметра).

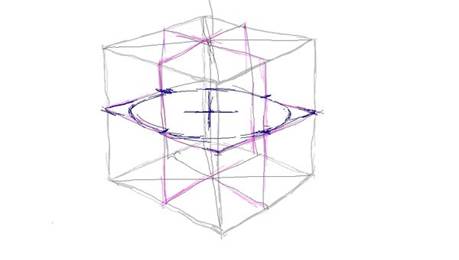

Теперь обратите внимание на сечения, на рисунке они показаны розовым. Можете выделить их у себя, что бы не потерять:3

На каждом сечении нам надо построить овал, так же подробно как строили его выше.

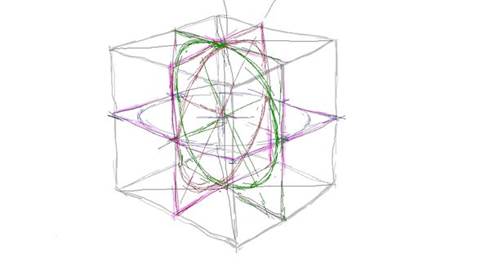

Обратите особое внимание на направление главной оси в этом…

…и следующем овале.

После того как вы построили овалы(а это не что иное, как сечения шара), найдите их крайние точки и соедините их кругом.

Сделайте линию более плавной и выделите видимую часть сечений.

Линейно-конструктивное построение шара не представляет особой сложности, значительно сложнее выявить его форму светотенью.

Сложность объемного построения шара тоном связана с богатством светотеневых колебаний (градаций светотени) на его поверхности по сравнению с другими телами, что обусловлено не только характером сферической поверхности, но одновременно и степенью освещенности. Освещенная поверхность постепенно убывает, огибая круг, переходя от света к тени - к увеличивающимся границам собственных теней и на затененный участок шара, где тон постепенно высветляется рефлексом и мягко переходит из одной тональности в другую - к падающей тени. Падающая тень темнее собственной, особенно у его основания.

Сложность при передаче формы шара светотенью возникает в процессе выявления тональных отношений между его контуром и фоном, т.е. при создании иллюзии объемности. Контуры шара на видимом фоне должны быть нарисованы мягко и убедительно, чтобы края формы не вырывались из глубины пространства, а вызывали впечатление ее закругленности Чтобы научиться правильно работать светотенью, необходимо знать закономерности ее распределения. Изучив эти законы на простых геометрических телах, можно разобраться в светотенях любых сложных по форме предметов. В связи с чем нам следует перейти к их рассмотрению.

Свет – это участок поверхности предмета, получающий наибольший поток прямых лучей света.

Полутон – участок поверхности предмета, освещенных скользящими лучами света. Полутон делится на полутон света и полутон тени.

Тень (собственная тень) – участок поверхности предмета, куда прямые и скользящие лучи света не попадают. Это самый темный участок на поверхности предмета. Блик – бывает на блестящих или лакированных поверхностях, чаще всего на территории света.

Рефлекс – участок теневой поверхности предмета, получающий поток отраженных лучей света от окружающих предметов или от поверхности, на которой предмет расположен.

Цвет рефлекса зависит от цвета окружающих предметов, а яркость или светлота зависит от характера поверхности предмета: на блестящих объектах рефлексы более светлые и ярче выражены, чем на матовых. Падающая тень – это тень, отбрасываемая объектом на какую-нибудь поверхность. Падающая тень темнее, чем собственная, а наиболее темный участок падающей тени ближе всего к источнику света.

Если прищурить глаза и посмотреть на освещённую часть шара, мы увидим самое светлое пятно, которое называют " блик", это точки на поверхности шара расположенные перпендикулярно лучу света.

Отражённые от горизонтальной поверхности лучи света создают "рефлекс" в затенённой части шара. Это мы уже наблюдали, когда рисовали цилиндр. Остаётся ещё определить падающую от шара тень и передать всё это в рисунке. Повторяю, что светотень должна очень мягко переходить от самого светлого пятна "блика" до самого тёмного пятна в собственной тени шара. Не забудьте про "рефлекс" и обратите внимание, что падающая тень не однородна, удаляясь, она кажется более размытой. А ещё нужно очень тонко отделить шар от фона и не контурной линией, а светотенью.
