SAN рұқсатының және түйін коммутациясы

SAN(Switch Access Node) рұқсатының және түйін коммутациясы аз сыйымдылықты толықфункциялы жүйені құрайды. Бір уақытта түйін коммутация функциясын және түйін байланыс рұқсатнамасын орындайды. Бір SAN қызмет атқаратын абоненттер саны 2800-ден 4000 абонентке дейін жетеді. Бұл түйіннің аппаратты платформасы болып сызықты модуль MLC программалық қамтамасыз ететін автономды станция болып келеді. Бір SAN-ға MLC модульін қолданғанда максималды түрде 704 ААЛ(локальді) дейін - 32 трактар Е1 –ға дейін станцияаралық байланысын ұйымдастыру және байланыс рұқсатнамасының түйінін қосу; - 3-ке дейін стандартты түйін рұқсатнамасын (AN), әрбір сыйымдылықпен 320-дан 704 ААЛ дейін қосуға болады.

AN түйін рұқсатнамасын қосу үшін 3-4 тракты Е1 қолданылады. Қондырылған программалық қамтамасыздандыруға байланысты коммутация түйіні және рұқсатнамасы – кеңжолақты немесе сымсыз түйін коммутациясы мен рұқсатнамасы ретінде қолдануы мүмкін.

SAN басқару MN түйін басқармасымен жүзеге асады.

3 тапсырма.«NGN Желілік шлюз жабдығының көлемін есептеу»

Нұсқаға сәйкес:

NGN байланысына әртүрлі қолданушыларды қосуға арналған екі әртүрлі құрылғы пайдаланылады. Бұлар медиа шлюздар мен пакеттік коммутаторлар. Медиа шлюздар пакеттегі сигналдарды қайтадан жасау мақсатымен қолданушылар терминалын қосу үшін қажет. Мысалы, ЦСК SI-2000/v.5-дағы бұл коммутация түйіні және SAN (Switch Access Node) кіре алатын 3 - суреттегі келесідей қысқартулар қолданылған: MLC – сызықтық модуль; AN –кіру түйіні; MN –басқару түйіні; ISDN – интеграфия қызметімен цифрлық байланыс; PON – пассивтік оптикалық байланыс; ААЛ – аналогтық абоненттік желі.

Өз кезегінде пакеттік коммутаторлар мен маршрутизаторлар – пакеттік коммутатор технологиясын қабылдайтын шеткі құрылғысы бар қолданушылар үшін арналған.

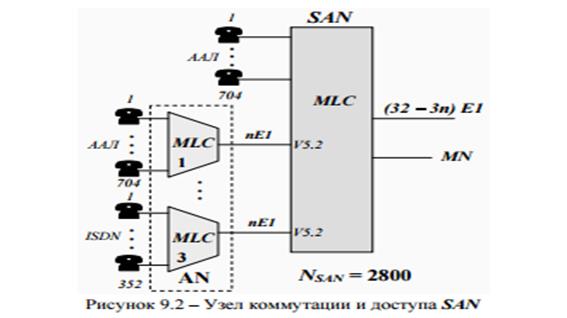

Сурет 3–Коммутация түйіні және SANкіру рұқсаты(доступ)

ЦСК SI-2000/v.5-дағы мысалы, бұл коммутация түйіні және AN-BB(AccessNode-Broadband)кіру рұқсаты, 4 суретте келесідей қысқартулар қолданылған:АТМ – синхрондықтранспорттықмодуль; BAN– кіруге рұқсат кеңжолақты түйін; SN–коммутация түйіні; OLT– оптикалық сызықтық шет; STM– синхрондықтранспорттық модуль; SDLC– симметриялық цифрлықАЛ.

Сурет 4– Кіруге рұқсат кеңжолақты түйін

Медиа шлюздардың әртүрлі түрлері қолданылады

- телефонды аппараттарды, фиксималды аппараттарды,xDSL модемдерін және ISDN сандық абонеттік желілерді қосу үшін RAGW (Resident Access Gateway) резиденттік шлюздері қолданылады;

- AN желілерін қосу үшін AGW (Access Gateway) шлюздерінің көмегі қажет;

- СЛ-ді қосу үшін TG (Trunk Gateway) транкингтік шлюздері қажет.

Резиденттік шлюз еркін кіру аймағын қызмет ету - абонеттік желінің рұқсат етілген ұзындығымен шектеледі.

Шлюз әр түрлі типті пайдаланушылар үшін қосылудың сыйымдылық көрсеткіштерімен сипатталады.

- – Ethernet шлюзінің каммутатор деңгейінде Ethernet – интерфейсі арқылы қосылуды пайдаланатын SIP/H.323 терминал абонеттерінің саны;

- – қатынау шлюздерінің деңгейінде Ethernet коммутаторына қосылатын LAN саны;

- – i-ші LAN-ға қосылатын сөйлесу қызметтеріндегі абоненттер саны, мұндағы i – LAN нөмірі;

- – қатынау шлюзіне қосылған V5 интерфейсінің қатынау желісінің саны;

- – j-ші V5 интерфейсіндегі пайдаланушы каналдарының саны, мұндағы j – қатынау желісінің нөмірі;

- - қатынау шлюзіне қосылатын УПАТС саны;

- – k – ші УПАТС-ң PRI қосылуының интерфейсінде пайдаланушы каналдарының саны, мұндағы, k – УПАТС нөмірі.

СТОП аналогты абонеттерінің және ISDN базалық қатынау абонеттерінің резиденттік RAGW қатынау шлюзіне келіп түсетін жалпы жүктеме тең:

= + =

=0,1*5000+0,2*300=560

Мұндағы, – СТОП абоненттерінен қатынау шлюзіне келіп түсетін жалпы жүктеме;

– ISDN абоненттерінен қатынау шлюзіне келіп түсетін жалпы жүктеме;

- СТОП-ң бір абонентіне түсетін меншікті жүктеме, 0,1 Эрл-ға тең;

– ISDN-ң бір абонентіне түсетін меншікті жүктеме, 0,2 Эрл-ға тең;

- аналогты абоненттік желісінің СТОП-қа қосылуын пайдаланатын абоненттер саны;

– ISDN базалық қатынауға қосылуын пайдаланатын абоненттер саны.

V5 интерфейсі арқылы және PRI біріншілік қатынау интерфейсі арқылы УПАТС-ының қосылуын қамтамасыз ететін қатынау шлюзіне келіп түсетін жалпы жүктеме тең:

= +

=0,7*30+0,8-30=45

Мұндағы, – V5.2 интерфейсінің бір каналына түсетін меншікті жүктеме, 0,7 Эрл-ға тең;

- j-ші қатынау желісіне қосылу үшін PRI интерфейсіндегі каналдар саны (қатынау желілерін қосу үшін E1 біріншілік ағындарының саны берілгендігін ескеріп, сөйлесу каналдарының сандарымен бірге санау қажет);

J – қатынау желілерінің жалпы саны;

– УПАТС – қа қосылу үшін ISDN PRI біріншілік қатынаудың бір канал үшін меншікті жүктемесі, 0,8 Эрл-ға тең;

- k-ші УПАТС қатынау желісіне қосылу үшін PRI интерфейсіндегі каналдар саны (әрбір УПАТС-ды қосу үшін PRI ағынының саны берілгендігін ескеріп, сөйлесу каналдарының сандарымен бірге санау қажет);

К – УПАТС-ң жалпы саны.

Егер шлюз RAGW және AGW функцияларын орындаса, онда райцентрдегі медиашлюзге келіп түсетін жалпы жүктеме:

= +

560+45=605

m кодектің әр түрлі типтері үшін дыбыстық хабарламалары арқылы қызмет көрсету уақытында кодектің тарату жылдамдығының мәндері 5кестеде келтірілген.

6 Кесте – Әртүрлі сөйлесу кодектерінің сипаттамалары

Кодек	кодектың өткізу жолағы, кбит/с	Үзілісті басу арқылы атқарылатын өткізу жолағы, кбит/с
G.711	84,80
G.726	37,69
G.729a	14,13	12,2

Онда, т типті кодекті қолдану шарты бойынша, шлюзге келіп түсуші дыбыстық трафиктің пакеттік желісін тарату үшін бөліну қажет транспорттық ресурс тең:

.

=1,25*14,13кбит/с*605=106.85Мбит/с

мұндағы k – ресурстың қолданылу коэффициенті, k = 1,25;

– іркілістерді басуды ескергендегі берілген сөйлеу кодегінің өткізу жолағы.

Компрессиясыз с жүктемесінің үлесін есептеу үшін шлюздің транспортты ресурсын анықтау үшін мына формуланы қолданамыз:

.

=1,25*((1-0,1)*14,13кбит/с+0,1*42)*605=127.934Мбит/с

мұндағы – G.711 кодегінен іркілістерді басусыз ақпаратты жіберу үшін арналған ресурс

SIP, H.323 терминалын қолданатын LAN пайдаланушылардың ресурстарын есептеу үшін:

=600

=0,2*14,13кбит/с(4*50+600)=2260,8кбит/с

мұндағы –SIP, H.323 терминалының өзіндік жүктемесі, 0,2 Эрл тең.

Сигналды ақпаратты жіберуге арналған ресурс (H.248/Megaco):

,

=106.85Мбит/с+2,2608Мбит/с+10,685Мбит/с=119,79Мбит/с

Сигналды ақпарат шлюздің жалпы транспорттық ресурсынан өткізу жолағының қосымша 10%-ын талап ететінінескере кетейік.
