Способы фиксации клинка

Еще до недавнего времени ножи с фиксирующимся клинком были редкостью, и работники правоохранительных органов почитали их все без исключения криминальными и подлежащими изъятию. Это резонно: ножом с незафиксированным в раскрытом положении клинком гораздо труднее (особенно в отсутствии опыта) нанести серьезные ранения. Но до появления клипитов абсолютное большинство так называемых перочинных ножей вовсе не предназначались для активной самообороны, а потому и не имели фиксаторов. Не имеет их и сегодня изрядное количество моделей — от простых спутников грибника до утонченных «швейцарцев».

То, насколько надежно будет работать такой нож, целиком и полностью зависит от тщательности изготовления. Упомянутые швейцарские «офицерские» ножи раскрываются, закрываются и стопорятся в конечных положениях с отчетливыми щелчками подогнанных пружин и не имеют при этом ни малейшего люфта. Аналогичным образом ведет себя и продукция других солидных фирм. Если же ваш «дружок» дешев, а то и беспороден, ничего доброго ждать от него не приходится.

Самый распространенный тип фиксатора — качающийся на поперечной оси рычаг, часто играющий и роль пружины. В конечной фазе раскрытия зуб на хвостовике клинка заскакивает за зуб этого коромысла и более или менее прочно удерживает клинок раскрытым. Иногда (редко) аналогичным образом происходит фиксация клинка и в закрытом состоянии, но это ненужное баловство.

Возможны два варианта расположения кнопки, в роли каковой выступает верхняя кромка рычага: либо вы нажимаете ее в самом конце рукоятки, либо посередине. В первом случае требуется меньшее усилие, но во втором это делать удобнее.

Бывают ножи со скользящими фиксаторами, когда вы должны сдвинуть пуговку или штырек вперед или назад на 5–10 мм.

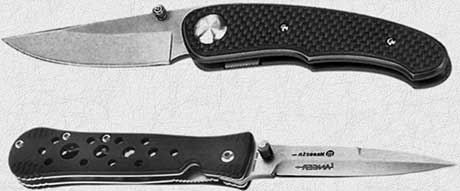

Однако самый надежный, удобный и простой в эксплуатации (по мнению авторов, которое они ни в коем случае не навязывают) фиксатор представляет собой плоскую пружину, расположенную в рукоятке сбоку от клинка. По выходе его в рабочее положение пружина заскакивает за торец клинка — и намертво! В отличие от варианта с коромыслом, где система работает на разрыв, а потому малейшее отклонение поверхности зубьев от прямого угла чревато соскальзыванием и расцепкой, в данном случае клинок в стремлении закрыться упирается в торец пружины, то есть система работает на сжатие. Чтобы клинок несанкционированно закрылся, пружина должна быть попросту сломана, а это невозможно.

Для закрытия ножа достаточно большим пальцем слегка отжать пружину вбок — и клинок свободно повернется на оси. Поскольку добрая половина современных ножей имеет такой фиксатор, мы не приводим эскизов, а ограничимся фото.

Есть еще ряд конструктивных решений фиксации клинка подпружиненной деталью сверху, за зуб хвостовика, самые известные из которых присущи в качестве обязательного элемента продукции фирм «Лагвиоль» и мастера-ножевщика Жака Монжена.

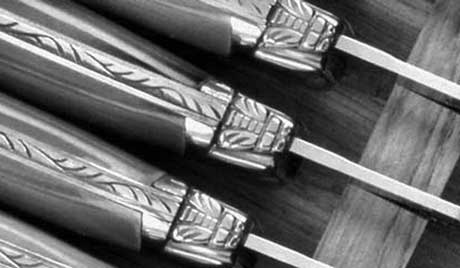

Фиксатор ножей «Лагвиоль» оформлен в виде барельефа мухи или пчелы со всеми анатомическими подробностями — глазами, крыльями и пр.

Вариант, тиражируемый мсье Монженом, изящен, как все французское, но сложен и неудобен. Запирание клинка осуществляет обширная стальная планка хитрой формы, качающаяся на поперечной оси. Замыкание происходит, естественно, автоматически в момент раскрытия, но чтобы освободить клинок, придется потянуть за специальное кольцо.

Но худший тип фиксатора тот, где взаимодействие каких-то мелких выступов или пазов происходит где-то там, в недрах рукоятки — как правило, такие изделия ломаются очень скоро, и поэтому при выборе ножа мы бы рекомендовали простой и здоровый подход: чем крупнее детали, тем лучше.

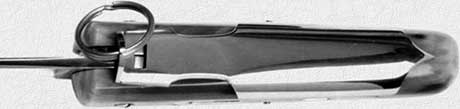

К разряду фирменных принадлежит оригинальный кольцевой замок фирмы «Опинель». Все элементарно: вы раскрываете клинок до конца и вручную поворачиваете стопорное кольцо, чтобы паз сместился вбок. Все! Клинку больше некуда деться!

Замок работает прекрасно до тех пор, пока деревянная рукоятка хоть чуть-чуть не разбухнет от сырости (чему есть много свидетельств охотников и рыболовов) или в него не набьется песок и прочий мусор. Но разве такие известные ножи из превосходной стали предназначены только для кабинетов? Заметно лучше деревянных ведут себя красивые и прочные роговые рукоятки, и все же — на наш взгляд — крупная насечка на выступающем ободке кольца никак не помешала бы.

Подвести промежуточный итог можно следующим способом: разновидность замка есть дело личного вкуса, главное, чтобы были обеспечены:

1. Надежность фиксации клинка.

2. Удобство пользования.

3. Компактность и надежность механизма фиксации, следовательно — присутствие в нем минимального количества деталей вообще, а особенно мелких и подверженных износу (спиральные пружинки, фрикционные прокладки и т. п.).

4. Отсутствие контакта лезвия с деталями механизма и самой рукояти в сложенном состоянии. В противном случае сохранить остроту режущей кромки не удастся.

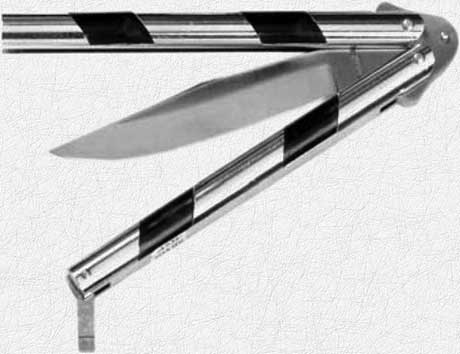

Прежде чем перейти к следующим темам, необходимо сказать несколько слов об одном типе складных ножей, страдающих от собственного совершенства. Это знаменитый «нож-бабочка», или балисонг. Чтобы читателя не ввело в заблуждение название «нож-бабочка», поясним: также именуется тяжелый, весом до 1 кг, вариант широкого тесака, имеющий длину до 50 см и ширину около 7 см. Это парное (!) оружие является каноническим в некоторых стилях китайского у-шу.

Мы же будем говорить о балисонге, рукоятки которого в умелых руках рассекают воздух с едва уловимым шелестом, похожим на взмах крыльев большого мотылька. Изображение этого оружия читатель видел в разделе о металлических рукоятях, но не грех повториться.

История создания этого смертоносного шедевра покрыта тайной. Несмотря на распространенную уверенность в том, что мы имеем дело с национальным образцом ножа родом с Филиппин, где его историю можно проследить чуть ли не до VII века, все не так просто…

Во-первых, несколько слов о боевой культуре Филиппин. Этот культурный слой представляет собой неповторимый феномен наложения восточного менталитета и методик психофизической подготовки бойцов на развитую технику использования холодного оружия европейского происхождения. Связано это с испанской колонизацией Филиппин и 300-летним господством испанской короны на архипелаге. Испанская школа фехтования того времени — самая передовая в Европе — легко сравнима по технической и теоретической проработке с лучшими образцами боевых искусств Востока. И именно противостояние квалифицированных и обученных испанских солдат перманентным попыткам освободительных движений сформировало реальный облик оружия и боевых искусств Филиппин. Данному явлению существует масса исторических объяснений, не лежащих в плоскости нашего разговора. В связи с этим во второй половине ХХ века, после обретения независимости, были предприняты серьезные усилия искоренить малейшие упоминания об испанском владычестве и его влиянии на все аспекты национальной культуры.

Во-вторых, достоверно известно о наличии французских и испанских моделей подобного типа середины и конца XIX века — в противовес очень невнятным летописным свидетельствам об «исконном» использовании подобного оружия филиппинцами.

Так что выяснить теперь, кто что завез, а кто что вывез, просто невозможно. Достоверно известно, что официально на Филиппинах отцом этого направления признан Perfecto de Leon — владелец небольшого предприятия в местечке Балисонг (провинция Батангас), который в начале XX столетия, уловив зародившуюся тенденцию на механизацию сельскохозяйственного производства, переключился с производства традиционного филиппинского «боло» (т. е. мачете) на складные ножи. Датой рождения балисонга, который на родине именуется «батангасский нож», принято считать 1905 год.

С тех пор производство этих ножей распространилось по всей провинции, его стали производить по соседству в местечках Пак, Були и Толо. Свою версию начали делать и в другой провинции — Маниле. Главное отличие заключалось в расположении замка (пьюнье): на батангасских моделях он расположен на той половинке рукояти, в которую входит лезвие, а на манильской — обух. Средняя общая длина оригинального филиппинского балисонга в сложенном состоянии колеблется от 28 до 30 см, хотя встречаются и более крупные, изготовленные по индивидуальным заказам и достигающие полуметра и более, поэтому сравнение с теми китайскими самоделками, которые мы видим на привокзальных прилавках, не может вызвать ничего, кроме ироничного смеха. При этом тема качества вообще остается за кадром.

Простая и надежная конструкция, технологичность, возможность открытия одной рукой и удобство использования в роли универсала — от чистки картошки до смертоубийства — говорят сами за себя. А почти цирковая виртуозность знатоков, раскрывающих нож одной рукой, перебрасывающих его с прямого в обратный хват и обратно, с руки на руку, просто завораживает. Возможность использования раскрывающихся ручек ножа нормальных размеров как короткой дубинки умножает достоинства конструкции. Филиппинские боевые стили «кали» и «пананандата» очень серьезно занимаются этим вопросом и демонстрируют разнообразную впечатляющую технику.

В Северной Америке этот нож появился довольно рано — известна модель 1910 г. изготовления, но подлинная популярность ждала балисонг только после Второй мировой войны, когда возвращавшиеся с тихоокеанского театра военных действий солдаты начали привозить их с Филиппин. С легкой руки великой державы эта популярность захватила весь мир. Предприимчивые американцы быстро освоили собственное производство. Логотипом одной из наиболее известных фирм в данной области стала бабочка и надпись на ней BALI-SONG. Сперва фирма именовалась Bali-Song Cutlery, потом Pacific Cutlery, а ныне она называется Bench-made (знатоку последнее название говорит о многом!). Но независимо от названия, бабочка украшает ножи этой фирмы, хотя балисонгов она уже почти не производит.

Однако у каждой медали есть две стороны: популярность балисонга (не без медвежьей помощи кинематографа) прочно соединилась в сознании обывателей и работников правоохранительных органов с обликом «плохих парней», жонглирующих им перед лицом своих жертв. В результате в 80-е годы XX века в большинстве штатов США этот образец был зачислен в разряд инерционных ножей, запрещенных еще в 50-е годы, и попал под репрессивные меры. Российские законодатели в этом отношении оказались даже более «бдительны», чем заокеанские коллеги, и запретили балисонги вместе с бумерангами еще до их широкого распространения на просторах нашей Родины. Чтоб не быть голословными, отсылаем читателя к части 1 статьи 6 Федерального закона «Об оружии» 1996 г. С основными положениями этого закона читатель может ознакомиться в «Послесловии».

Так ножевой шедевр пал жертвой собственного совершенства, угодив под статьи законов и российских, и американских, и европейских. Грустная, честно говоря, история.

Дальнейший разговор посвящен устройствам, которые ножами мы называем, в основном, по привычке. Той самой привычке, которая заставляет нас с долей серьезности именовать обезьян родственниками, если не собственными, то соседскими — уж точно.

Действительно, складные многопредметные универсальные ножи ведут свое происхождение от простых перочинных ножиков, но, по большому счету, ножами быть уже перестали. Это целая мастерская в кармане. Сравнение расхожее, но предельно точное: как еще назвать прибор, совмещающий в себе до тридцати с лишним инструментов, причем использование собственно клинка стоит во втором десятке возможных функций.

Естественно, описание подобных устройств необходимо начинать со швейцарских «офицерских» ножей фирмы Victorinox. Это не фигура речи, а действительный факт: можно смело утверждать, что изделия этой фирмы являются эталоном в своей области вот уже второй век.^[19] Внушает уважение!

«Высоко в швейцарских Альпах четыре поколения семьи Эльзнер продолжают традицию изготовления ножей, начатую Чарльзом и Викторией Эльзнер в 1884 г. В 1891 г. они заключили первый контракт по обеспечению швейцарской армии ножами «Soldier`s knife». Вскоре после этого Чарльз Эльзнер разработал новую модель — «Officer`s knife». Эта усовершенствованная модель ножа была официально зарегистрирована 12 июня 1897 г. и стала популярна во всем мире из-за высокого качества, многофункциональности и прекрасного дизайна.»

Процитированный отрывок из стандартного рекламного проспекта фирмы Victorinox несет тот же отпечаток функциональности, как и сами изделия. К этому почти нечего добавить, кроме того, что швейцарский крест на рукоятке появился в 1909 г., а нынешнее название фирма получила в 1921 г. И еще факт: швейцарский армейский нож, разработанный в конце XIX века, стал эталоном складного ножа и выставлен в Музее современного искусства в Нью-Йорке как образец дизайна в коллекции «замечательного технического дизайна». Красноречивое признание!

Фирма выпускает ножи четырех серий, которые определяет как:

• «армейские ножи» (или, как скромно обозначено в каталоге фирмы, — «знаменитые швейцарские армейские ножи»);

• «малые армейские ножи»;

• «малые карманные ножи (брелоки)»;

• «карманные ножи с большим фиксирующимся клинком».

Обладающие практически одинаковым и потому легко узнаваемым обликом, эти ножи несут в себе от 8–9 (базовые модели) до 31 инструмента. Кроме различной длины клинка, отверток, открывашек и штопоров, среди них есть и экзотичные: пинцеты, зубочистки, шариковые ручки и даже часы с таймером. Особенно впечатляет одна деталь — крюк для переноски тяжестей. Вроде бы мелочь, но ведь об этом надо было подумать и надо было предусмотреть. Средние размеры такого прибора около 10 см в сложенном состоянии, длина большого клинка — 8,5 см, вес — от 100 г и более. Особый интерес представляют модели с фиксирующимся клинком (скользящая клавиша располагается на одной из щечек ручки), где само наличие фиксатора подразумевает, что нож должен прежде всего выполнять свою утилитарную функцию. И, конечно, непревзойденная швейцарская точность изготовления и надежность. Лезвия — бритвенной остроты за счет наличия «микропилы» и хорошей стали, причем держится заточка долго.

Однако конечное совершенство недостижимо и непостижимо, а каждая эпоха навязывает собственный эстетический идеал. В результате то, что казалось образцом технического вкуса в конце ХIХ века, в конце ХХ стало выглядеть старомодно. И вот уже подобный универсал появился, например, в семействе клипитов фирмы «Спайдерко», где вообще работают большие затейники: нынешняя мода на клипиты вынесла на прилавки магазинов массу интересных разработок. Чего только стоит «нож-кредитка», в сложенном состоянии имитирующий кредитную карточку и формой, и размерами. Лежит такая кредитка в отделении бумажника до нужного момента…

Если вернуться к теме универсальных ножей, то следующий проект может всерьез претендовать на лидерство в оригинальности мышления. Сейчас трудно выяснить, кому принадлежало первенство идеи, но факт налицо: в следующем карманном комплекте инструментов за основу взят не нож, а …пассатижи.

В этой «весовой категории» наиболее известны изделия фирмы Leatherman — считается, что именно эта фирма выпустила на рынок первый подобный образец. История его создания относится к 1975 году, когда начинающий американский инженер Тим Лезерман путешествовал по Европе. Измученный старым автомобилем и издержками сервиса дешевых гостиниц, возмечтал наш герой о некоем карманном ноже, где с привычными ножевыми атрибутами соседствовали бы нормальные пассатижи. Видимо, сказалось инженерное образование. Соединив мечтательность с американским практицизмом, он принялся за разработку… На доводку конструкции ушло 8 лет. Первый образец Pocket Survival Tool, т. е. карманного инструмента выживания, был создан там же, где самолет братьев Райт и компьютер Apple, — в гараже. Первая партия ушла в продажу в 1983 г.

С тех пор разработчики не стоят на месте — в 1996 г. фирма выпустила Pocket Survival Tool-2, который, в отличие от первоначальной модели, приобрел ножницы и надфиль с алмазным напылением рабочей поверхности, разделенной пополам специальной канавкой для заточки ножей. Часть лезвия ножа сделана зубчатой, при этом сохранились все прочие достоинства первоначальных моделей — прочные отвертки, универсальные пассатижи с бокорезами и устройством для зачистки изоляции. Имеется нанесенная на ручки 20-сантиметровая линейка. А в 1997 году появилась универсальная насадка Tool Adapter, которая позволяет использовать насадки в виде различных отверток и торцовых ключей в труднодоступных местах.

Естественно, появилась масса подделок и аналогов. К примеру, аналогичное изделие упомянутой чуть выше фирмы Victorinox, Swiss Tools, имеет инструменты, извлекающиеся из ручек с другой стороны, и несколько иной механизм фиксации в раскрытом положении. Этого оказалось достаточно, чтобы обойти патентные ограничения. А инструмент американской компании Imperial Shrade имеет складные клинки, извлекаемые из рукоятей в боковой плоскости. Ну, хочется людям делать свои пассатижи!

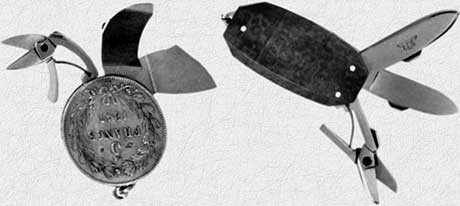

Чем-то перекликаются с универсальными многолезвийными ножами и одновременно со складными наборами инструментов разнообразные маникюрные гарнитуры, предназначенные для ухода за любимыми ногтями в дальней поездке. Соответственно, их стараются делать максимально компактными, а число предметов редко бывает больше пяти или шести. Непременный их атрибут — ножницы и пилочка.

Как правило, эти маникюрные штучки выпускаются в дорогом, подчас непривычном исполнении, с привлечением редкостных материалов.

Закрывая тему клипитов, следует напомнить — об этом уже говорилось выше, — что абсолютное их большинство (но далеко не все, как может показаться) имеют пружинный зажим-клипсу для ношения на поясе, отчего и произошло название.

Наряду с классическими стальными клинками в последнее время вошли в моду титановые и керамические складные ножи, достоинства и недостатки которых уже обсуждались. Корпуса (они же рукоятки) могут изготавливаться из пластика, металла, дерева, кости, а также их сочетаний.

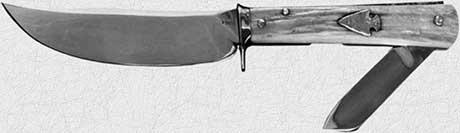

Кроме обычных складных ножей в привычном понимании иногда можно встретить крупные охотничьи и даже военные изделия с вмонтированным в рукоять малым клинком. Правда, не вполне ясно, что можно им делать такого, чего не сделаешь основным, большим, и как при этом не пораниться?

И последнее — то, с чего начался рассказ о складных ножах, — об их пружинных, или, как говорят в народе, «выкидных» моделях. Повторимся: существует лишь два принципа выноса клинка из рукояти под воздействием пружины — поворотный и продольный. В первом случае свободно вращающийся на оси клинок на последних сантиметрах перед полным закрытием и постановкой на стопор сжимает пружину. При нажатии на спуск освобожденный клинок за счет кратковременного толчка вылетает по кругу и фиксируется в раскрытом виде. После повторного нажатия клинок свободно повисает на полпути к «дому» и должен быть окончательно вдавлен в рукоять до щелчка. Цикл завершен. Некоторые модели имеют спиральную пружину, навитую вокруг оси клинка, которая воздействует на него не толчком, а постоянно. Из опыта обращения с подобными конструкциями можем сказать, что они ненадежны и выходят из строя тотчас, стоит слегка разболтаться щечкам корпуса. Внешне такие ножи ничем не отличаются от обычных.

Характерная особенность ножей с продольно скользящим клинком — заметно б`ольшая, по сравнению с ним, длина самой рукоятки, так как требуется некоторое место для размещения пружины.

В этом семействе существует две подгруппы. В первую входят «пижонские» ножи, у которых клинок не только выбрасывается, но и ныряет обратно в рукоять от воздействия на подвижную кнопку. Их механизм хитроумен, состоит из нежных мелких деталей, взаимодействие которых построено на тонких переходах через «мертвые точки» в конечных положениях. Именно поэтому абсолютно все они ненадежны, усилия пружин малы, а клинки имеют значительный люфт для легкости хода, а говоря проще — болтаются в рукоятке.

Изделия второй подгруппы оснащены мощными пружинами без всякого реверса, и для их закрытия следует упереть острие во что-нибудь твердое и хорошенько нажать до щелчка стопора. Они проще, крепче и надежнее, однако редки.
