Разница между давлением до дозировочных отверстий и после называется дифференциальным давлением

Вследствие небольшого отличия между давлениями в нижней и верхней камерах дозатора, считают дифдавлением разницу между системным давлением и давлением в нижней камере дозатора.

Обычно дифдавление равно 0.4 атм при нулевом управляющем токе ЭГРД.

Выводы: расход топлива через форсунки зависит только от

1. системного давления

2. от дифдавления

3. от размера дозировочного отверстия (которое, в свою очередь, зависит от расхода воздуха)

Давления в дозаторе

Рисунок 1 - Давление в дозаторе

Между верхней и нижней камерами дозатора находится мембрана. На мембрану снизу действует давление в нижней камере Рн и давление, оказываемое пружиной Рп. На мембрану сверху действует давление Рв.

Если давление в верхней камере Рв превысит Рн+Рп, мембрана переместится вниз и увеличится зазор для поступления топлива к форсунке, что приведет к снижению Рв

Если давление в верхней камере Рв станет меньше Рн+Рп, мембрана переместится вверх и уменьшится зазор для поступления топлива к форсунке, что приведет к увеличению Рв

Другими словами, поддерживается равновесие давлений:

Рв=Рн+Рп

Давление, оказываемое пружиной неизменно

Рп=0.2 атм

Следовательно

Рв = Рн + 0.2 атм

Давление в верхней камере меньше системного за счет слива топлива через форсунки. Давление в верхней камере при понижении давления в нижней может упасть вплоть до давления закрытия форсунок.
Давление в верхней камере зависит только от давления в нижней камере и от усилия пружины в нижней камере и больше ни от чего. Повысить давление в верхней камере сверх нормы может или забитая форсунка или подтекание топлива через резиновое уплотнение, минуя дозировочное отверстие (щель в гильзе высотой 5 мм и шириной 0.2 мм). Понизить давление в верхней камере сверх нормы может сильно текущая форсунка или забитая щель (дозировочное отверстие) гильзы дозатора. Оба эти случая исключительно редки и могут не рассматриваться на практике.

Давление в нижней камере меньше системного за счет сопротивления прохождению топлива через ЭГРД и за счет слива топлива с нижней камеры через калиброванное отверстие диаметром 0.3 мм. Давление в нижней камере зависит от системного давления, от забитости сливного отверстия 0.3 мм и от самого ЭГРД.

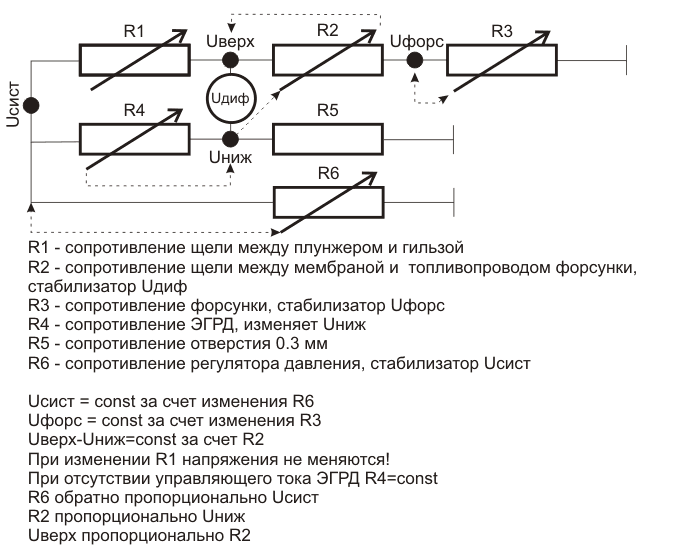

Для улучшенного понимания соотношения и взаимосвязи давлений предлагается электрическая схема - аналог работы дозатора, где напряжение - аналог давления, а ток - аналог расхода.

Рисунок 2 - Электросхема - аналог давлений в дозаторе

ЭГРД

ЭГРД представляет собой отверстие, размер которого зависит от винта регулировки на корпусе ЭГРД и от тока управления ЭГРД. Ток подается от ЭБУ. Выворачивая винт, мы перекрываем отверстие ЭГРД и этим уменьшаем поступление топлива в нижнюю камеру и, соответственно, давление в ней. Соответственно уменьшается давление в верхней камере за счет большего слива топлива через форсунки. Смесь становится богаче (больше бензина). Аналогично при положительном токе управления смесь тоже становится богаче.
