Ход работы. Расчет разомкнутой сети при заданных мощностях нагрузки и напряжении источника питания

Практическая работа №25

Расчет разомкнутой сети при заданных мощностях нагрузки и напряжении источника питания

Цель: научиться производить расчет разомкнутых сетей при заданных параметрах.

Задание: Рассчитать рабочие режимы линии питающей сети. Длинны линий, мощности нагрузок на стороне ВН трансформатора приведены в таблице. Напряжение в ЦП поддерживается равным 117.7 кВ.

Ход работы

1. По таблице 4 находим удельные сопротивления проводов (кОм) и удельные емкостные проводимости (Ом)

2. Определяем активные и реактивные сопротивления и проводимости двухцепных линий 12, 23, 34

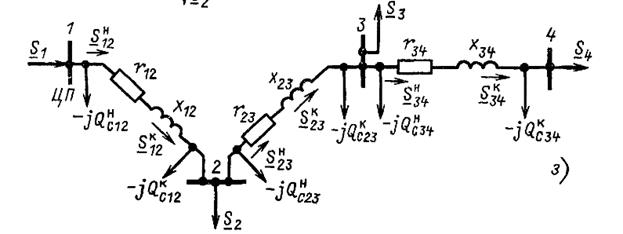

3. Составим схему замещения

1 ЭТАП

4. Определяем реактивную мощность, генерируемую линией 34

5. Определяем мощность в конце линии

6. Определяем потери мощности в линии 34

7. Определяем мощность в начале линии 34

Аналогично поведем расчеты для линий 12 и 23 (пункт 4-7)

2 ЭТАП

8. Определим напряжения в узлах

или

9. Определим модуль напряжения

10. Определим напряжение в узлах 3 и 4

ВЫВОД:
